Bonjour à tous,
Bon je me lance dans la rédaction d’un petit tuto, en exemple je prendrais le montage, la peinture et le soclage d’un navire au 1/1200. Je sais que ce n’est ni une échelle très courante ni vraiment une maquette.

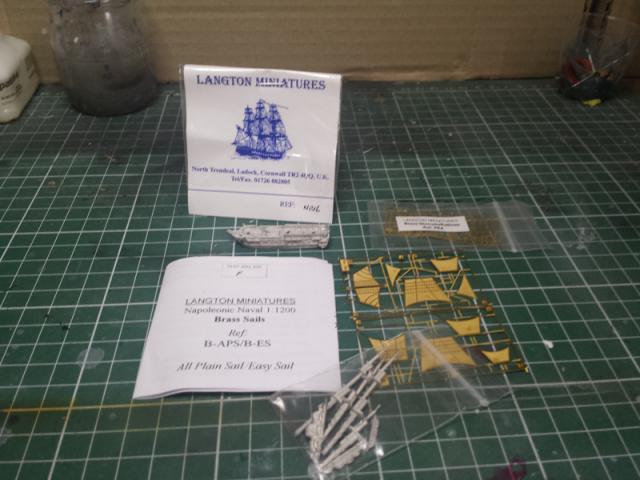

Tout d’abord le modèle, il s’agit d’une frégate anglaise au 1/1200 de chez Langton miniature, il y a pléthore de marques qui proposent des navires à cette échelles mais bien que plus chère, les Langtons sont de très loin les plus beaux.
Vous aurez donc besoin :

Montage de navires au 1/1200 20141111_140324-4954759

-d’une coque de frégate
- d’une pochette de voile en photo-découpe  avec les mats (dans l’exemple la frégate sera montée en « pleine voile »
-d’une pochette de hauban en photo-découpe

Le montage :
Les outils nécessaires

Montage de navires au 1/1200 20141111_140637-4954765

- Un X-acto
- une pince
- Une perceuse à main avec un foret de 1 mm et un foret de 0.5mm
- Un ciseau à photo-découpe ou une petite pince coupante de précision
- Une petite lime
- De la colle Cyanoacrylate (superglue)

Montage de navires au 1/1200 20141111_141022-4954779

Montage de navires au 1/1200 20141111_140715-495477f

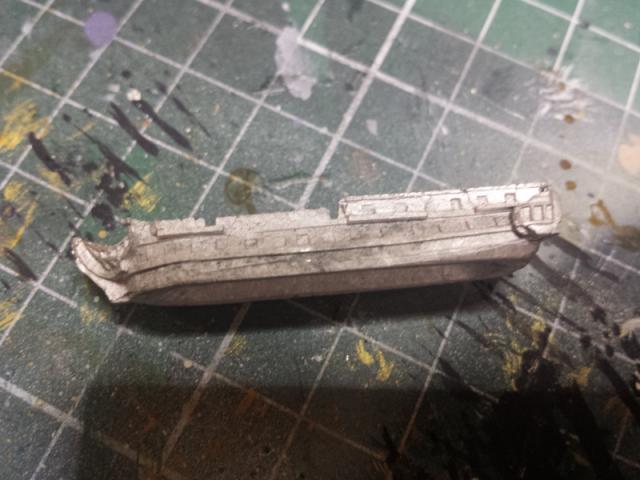

Commencer par vérifier le montage de la passerelle arrière sur la coque, et ébarber proprement les différentes pièces, sur ces navires il n’y a pas trop de boulot, le métal  est de bonne qualité et  le moulage est généralement propre, donc je me contente d’enlever la ligne présente en bas de la coque.

Montage de navires au 1/1200 20141111_141357-49547ba

Montage de navires au 1/1200 20141111_142958-49547bc

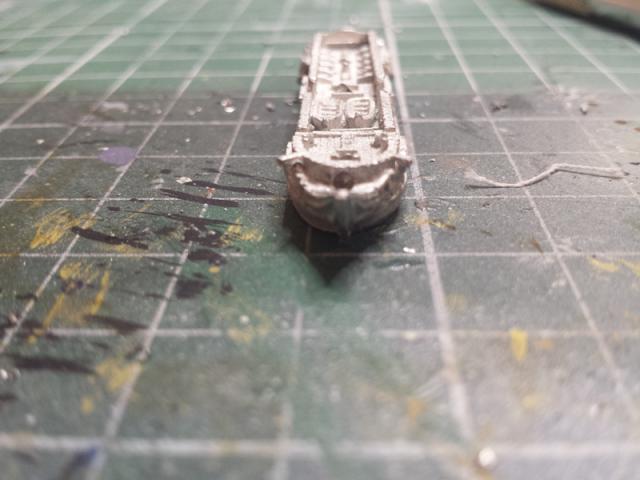

Ensuite avec le foret de 1mm on va percer quasiment à l’horizontal sur environ 2 ou 3 mm pour solidifier le collage du mat de beaupres (celui le plus à l’avant, quasiment allongé).

Montage de navires au 1/1200 20141111_142903-49547be

Montage de navires au 1/1200 20141111_142942-49547cd

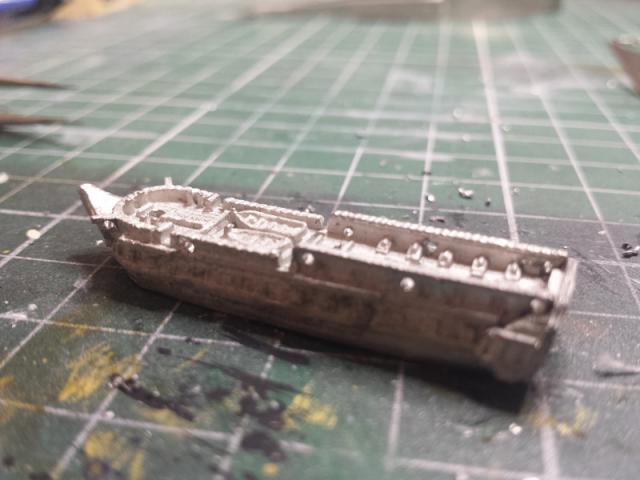

Avec le foret de 0.5mm on perce 5 trous de chaque côté du navire, plus un au niveau de la quille avant, ces trous nous servirons au passage des grééments

Maintenant que la coque est prête, passons aux mâts et aux voiles

Montage de navires au 1/1200 20141111_143127-49547e0

Montage de navires au 1/1200 20141111_144212-49547e2

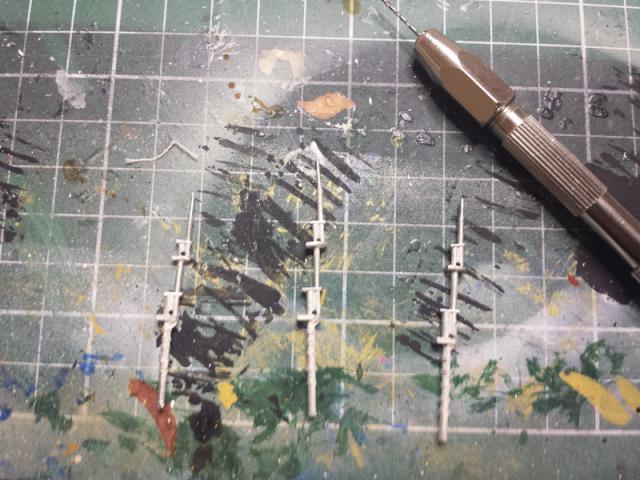

Ebarbage et percage de trous a chaque palier (0.5mm)

Montage de navires au 1/1200 20141111_145816-49547f9

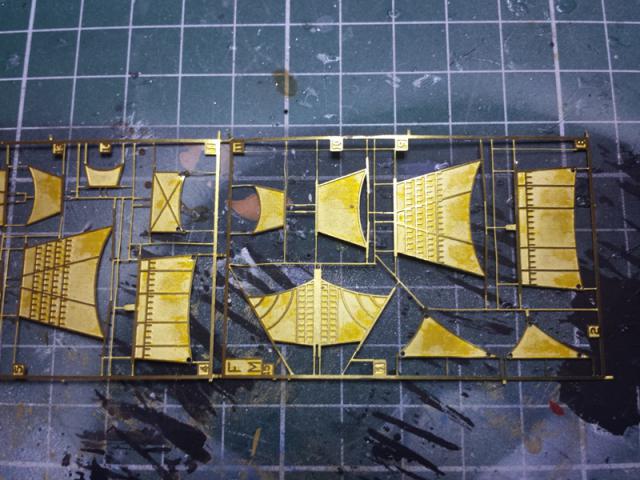

Ensuite on perce les voiles 1, 2, 4, 11 et 8 comme sur la photo

Montage de navires au 1/1200 20141111_150444-4954803

Montage de navires au 1/1200 20141111_150512-4954805

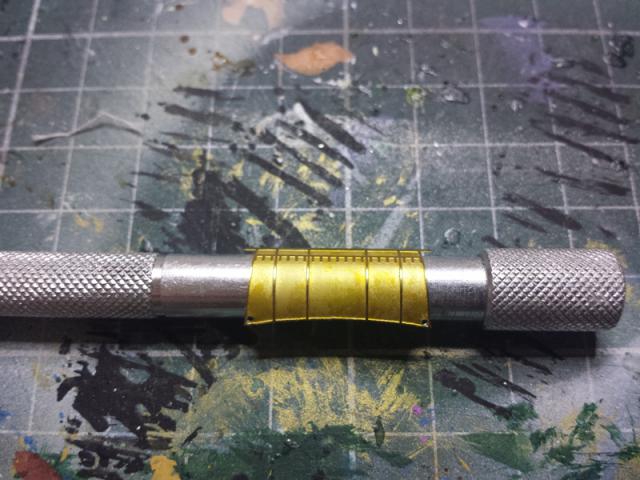

On découpe proprement la voile et on la courbe en se servant du dos d'un outil (ici la perceuse à main)

Montage de navires au 1/1200 20141111_150134-495481b

Montage de navires au 1/1200 20141111_150742-4954822

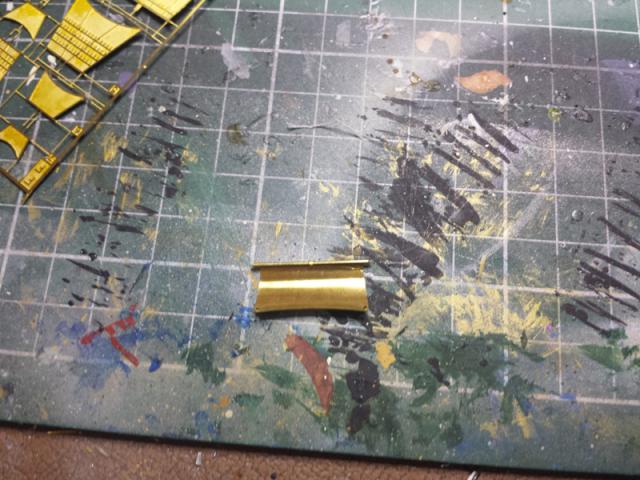

Puis on fabrique un support pour la voile dans une tige de laiton (étape optionnelle) et on la colle au dos de la voile

Montage de navires au 1/1200 20141111_150950-495482f

On commence toujours le montage des voiles par le bas en remontant

Montage de navires au 1/1200 20141111_182944-4954835

Montage de navires au 1/1200 20141111_183005-495483f

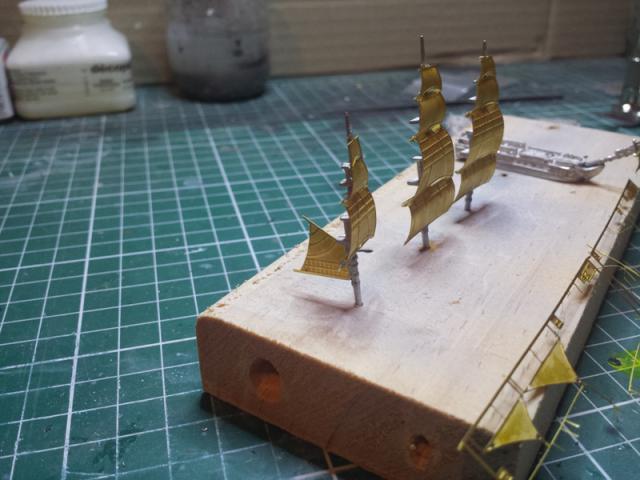

Les voiles montées

Montage de navires au 1/1200 20141207_143343-4954845

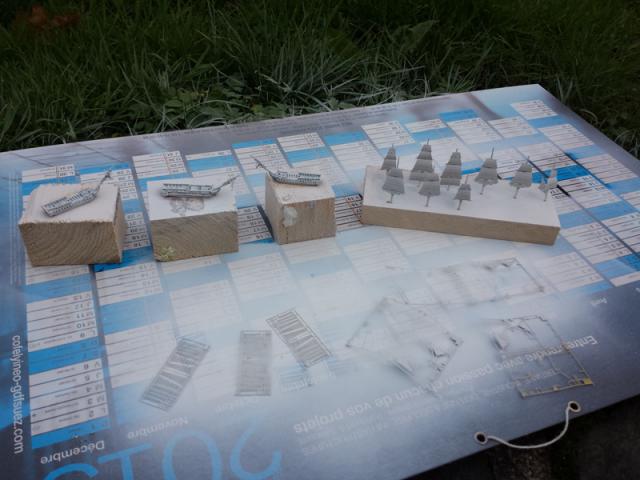

Et la sous couche à la bombe, voila les navires sont prêts pour la peinture.
