MessageSujet: Garde Côtes Cuirassé Fulminant 1/600 scratch   Ven 11 Nov 2016, 12:45

Pour continuer de remplir mon arsenal brestois, j'ai commençais le GCC Fulminant. Mit en service en 1877.

Le Fulminant était l'un des trois garde côtes avec le Tonnerre et le Tempête, à avoir des formes rappelant les monitors américains.
Lancé à Cherbourg en 1877, il avait un déplacement de 5000 tonnes et mesurait 75 mètres de longueur pour une vitesse de 14 nœuds. Il était armé de 2 canons de 274 mm dans la tourelle avant et d'une dizaine de pièces d'artillerie diverses.
Il faisait partie d'une division de l'escadre du nord basée à Brest.

J'ai commencé par mettre à l'échelle le plan du Tonnerre, 75 mètres / 600 ième = 12.5 centimètres mais étant water line, il sera légèrement plus petit 12.2 cm.
Découpe de la forme de fond sur laquelle je fixe la première bordée et le renfort arrière. La petite pièce devant sert de remplissage pour le ponçage et la futur mise en forme de l'éperon.


...

_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
Renaud.
Maître
Maître


Localisation : Liège (Belgique)
Navire préféré : un peu de tout

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Ven 11 Nov 2016, 16:48

Bonjour à tous,
Beau début qui sera prometteur, comme d'habitude. J'aime voir le travail des scratcheurs, partir de rien et arriver à faire mieux que le plastique, c'est magnifique,
En te souhaitant un bon montage,
Renaud.
Revenir en haut Aller en bas
gavouot 06
Second Maître
Second Maître


Localisation : nice 06
Navire préféré : chébec indiscret

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Ven 11 Nov 2016, 17:08

Je vais suivre avec plaisir.
Amicalement.
JPG
Revenir en haut Aller en bas
bilou06
Maistrancier
Maistrancier


Localisation : Nice 06
Navire préféré : USS Ticonderoga CG47

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Ven 11 Nov 2016, 18:02

Moi, le scratch au 600ème, je dis respect !!!
Revenir en haut Aller en bas
chris
Amiral
Amiral


Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Dim 13 Nov 2016, 11:13

Merci les copains  Smile

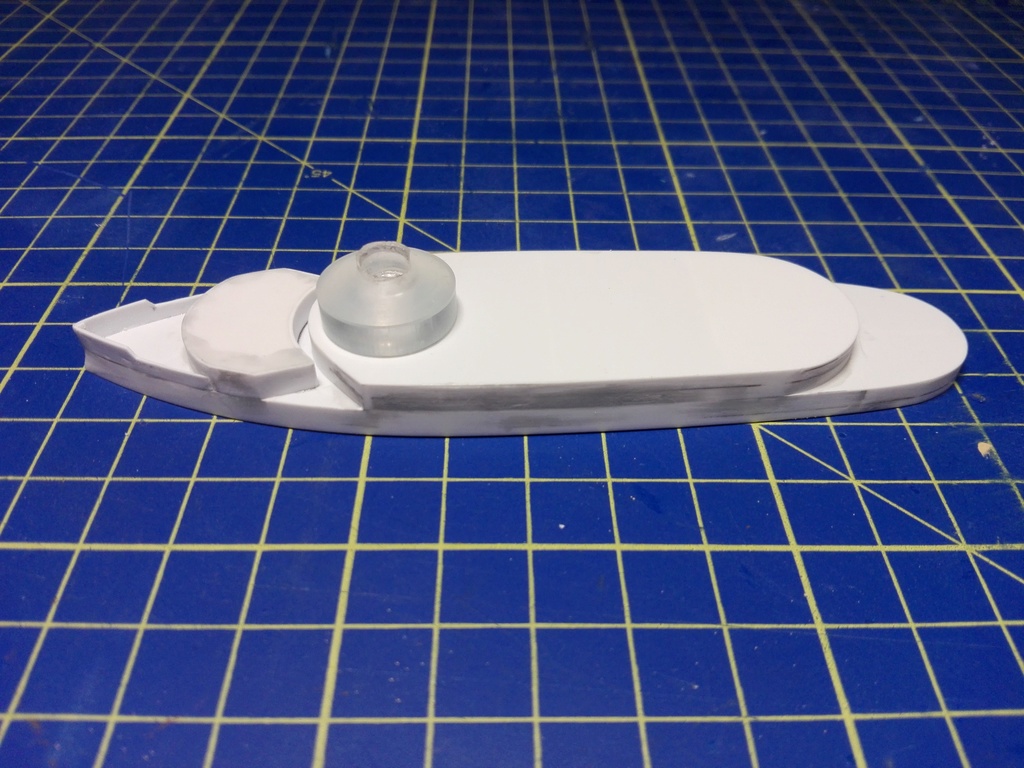

Petite suite dans laquelle je ferme la coque sur les parties avant et arrière. De la même façon que précédemment, je place les formes de la partie supérieur de la coque en

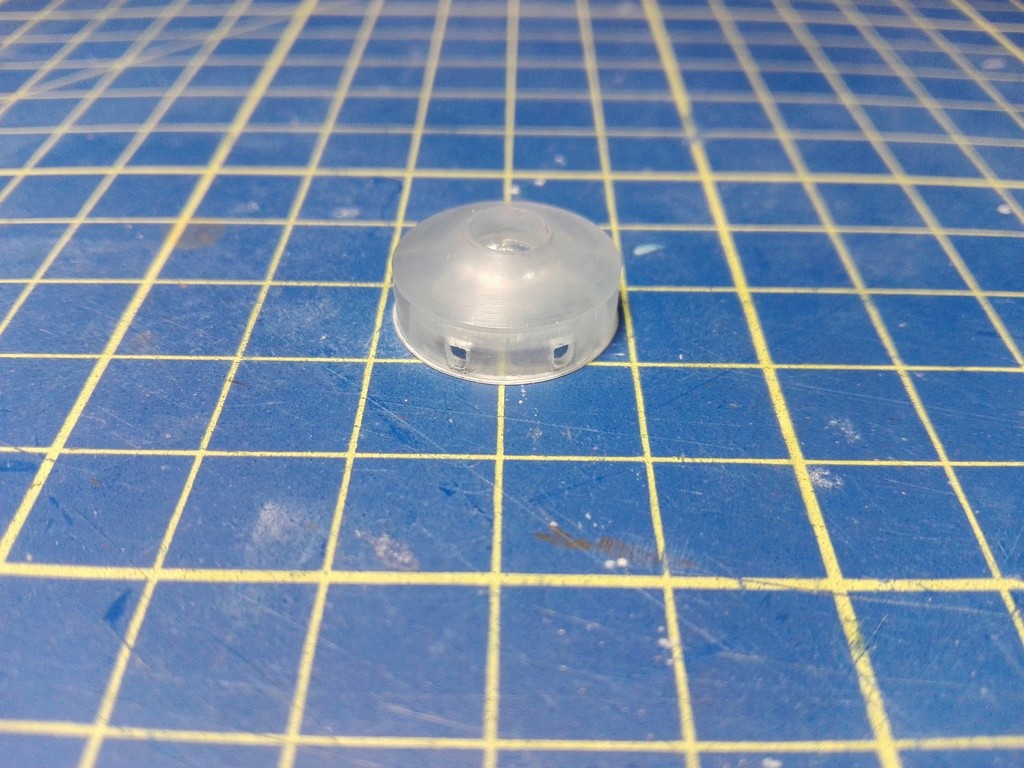

evergreen. J'en ai profité pour tourner la casserole des canons fait à partir de plexi. Il sera représenté canons apparents, donc creusé par l'intérieur.



_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire


Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Dim 13 Nov 2016, 12:12

Le bonjour te va,
je dois avouer que le travail est surprenant et sympathique à regarder, au 600 c'est un challenge !
Bon courage !

_________________
Revenir en haut Aller en bas
Clem
Maistrancier
Maistrancier


Localisation : Fitou
Navire préféré : Tous les gris

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Dim 13 Nov 2016, 12:36

Bonjour Christophe
C'est original comme montage, d'autant plus qu'au 1/600 ça ne dois pas faire bien grand
Je te souhaite un bon montage, que bien évidement je vais suivre

Amicalement

Pascal
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral


Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Dim 13 Nov 2016, 15:28

Salut chris
sujet original et en plus je découvrir une époque qui m'est inconnue
bon courage pour la suite
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
Revenir en haut Aller en bas
bgire
Maître
Maître


Localisation : La Rochelle-Bordeaux (région A.POI.L)

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Lun 14 Nov 2016, 15:24

Une particularité de cette classe de cuirassés côtiers : la superstructure était très étroite pour permettre à la tourelle double de tirer... dans les deux sens !
Oui, vous avez bien lu : elle était plus étroite que l'écartement des deux tubes de la tourelle. Celle-ci pouvait tirer vers l'arrière, les deux obus frôlant chaque côté de la superstructure. Je n'aurais pas aimé me trouver sur la passerelle au-dessus Sad
Les essais furent presque catastrophiques : l'onde de choc défonçait la superstructure et celle-ci induisait une onde en retour qui provoquait une dispersion du tir : les obus partaient chacun de leur côté, en éventail. On décidé presque tout de suite que le navire ne tirerait QUE vers l'avant...

_Bruno
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire


Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Lun 14 Nov 2016, 16:05

Le bonjour te va Bruno,
ça c'est de la doc, merci !

_________________
Revenir en haut Aller en bas
TENEZE Alain
Premier maître
Premier maître


Localisation : Amiens
Navire préféré : Richelieu, cuirassés US, Monitor US, LCM3

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Lun 14 Nov 2016, 18:12

merci Bruno pour cette info, j'en ai appris pour le coup, je ne savais pas tout ça!

Alain
Revenir en haut Aller en bas
steph13
Second Maître
Second Maître



MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Lun 14 Nov 2016, 18:37

Bonjour,

J'adore tes scratchs, je m'installe durablement...

Steph
Revenir en haut Aller en bas
Cédric
Maistrancier
Maistrancier


Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mar 15 Nov 2016, 19:03

Bonsoir Chris,

Trouvé ceci dans mes archives:



Observe la position de la tourelle !

Bon travail, ils sont chouettes les navires de cette époque.


Smile
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire


Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mar 15 Nov 2016, 19:25

Le bonjour te va Chris,
c'est celui-là que tu es en train de faire ?

_________________
Revenir en haut Aller en bas
bgire
Maître
Maître


Localisation : La Rochelle-Bordeaux (région A.POI.L)

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mar 15 Nov 2016, 19:35

Trois photos du Tonnerre, le sistership :







_Bruno
Revenir en haut Aller en bas
chris
Amiral
Amiral


Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mar 15 Nov 2016, 19:44

Merci les copains pour vos coms  Very Happy

Une photo très intéressante Cédric que j'ai dans mes documentations et qui apporte beaucoup de renseignements sur l'architecture de cette classe de navire.

Tonnerre



Fulminant



Tempête



Même dimensions de coque mais formes différentes 75 mètres avec une grosse différence sur le Tempête qui a à l'arrière un deuxième bâti au dessus de la flottaison, même type d’armement primaire 2 canons de 274mm mais la gamelle est différentes sur chacun, la superstructure est différente sur chacun également. On passe à l'étage. On se rend compte (sur la photo du Fulminant) que le soleil passe à travers le planché, on vois l'ombre sur la superstructure. Tout le long de la partie supérieure ce n'est pas un sol plein mais une grille rectangulaire que l'on trouve de chaque côté du navire. Timonerie, support d'embarcations, cheminée, mât, etc... tout était différent sur ces trois frère qui n'étaient pas jumeaux.


Bruno, celle du milieu c'est le Fulminant Wink , le Tonnerre est carrément derrière.


_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours


Dernière édition par chris le Mar 15 Nov 2016, 23:44, édité 2 fois
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
migou31
Maître
Maître


Localisation : Région Toulousaine
Navire préféré : Tous

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mar 15 Nov 2016, 21:48

Super boulot,
Chris inlassablement poursuit son travail de création avec des modèles originaux cheers
Bravo Chris, encore Exclamation Exclamation Exclamation Wink
Jean
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire


Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mer 16 Nov 2016, 13:48

le bonjour te va,
bon courage pour réaliser cette beauté !

_________________
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mer 16 Nov 2016, 16:52

Bien le bonjour

la tenu a la mer devait etre particuliere je les trouve bas sur l'eau ca ressemble a des monitor fluviaux

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
bgire
Maître
Maître


Localisation : La Rochelle-Bordeaux (région A.POI.L)

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mer 16 Nov 2016, 17:30

BROMURE a écrit:
Bien le bonjour

la tenu a la mer devait etre particuliere je les trouve bas sur l'eau ca ressemble a des monitor fluviaux
Ce sont des gardes-côte cuirassés, autrement appelés "cuirassés côtiers" : ils naviguent à portée des côtes dans des endroits calmes...
On peut, certes, les considérer comme la version française d'un chainon intermédiaire entre les monitors américains et les monitors britanniques.
_Bruno
Revenir en haut Aller en bas
chris
Amiral
Amiral


Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mer 16 Nov 2016, 18:25

scratch Du coup Bruno tu m'as mis le doute sur le cuirassé derrière le Fulminant.

C'est le cuirassé DuPetit Thouars.



_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
BROMURE
Vice-Amiral
Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mer 16 Nov 2016, 18:31

bien le bonjour

tres interressantes tes photos

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
dewoitine
Maître principal
Maître principal


Localisation : Franche-Comté
Navire préféré : Commandant Rivière

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mer 16 Nov 2016, 18:41

Diable! du 274 mm! ces gardes côtes étaient puissamment armés, ça devait secouer le navire
Un modèle original et du scratch, c'est intéressant et je vais suivre study
Tous mes encouragements
Revenir en haut Aller en bas
amiral 71
Second Maître
Second Maître


Localisation : crèches sur saône 71680
Navire préféré : les batiments français de la seconde guerre mondiale

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Mer 16 Nov 2016, 18:50

Salut Chris , ton travail est minuscule mais de toute beauté , félicitation et bon courage pour la suite que je vais suivre .
Revenir en haut Aller en bas
http://didier.aubret@orange.fr
chris
Amiral
Amiral


Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Garde Côtes Cuirassé Fulminant 1/600 scratch   Jeu 17 Nov 2016, 00:46

J'aime bien quand y a du sujet qui se développe et qu'on apprend de nouvelles choses tous ensemble  Twisted Evil Very Happy
Bon je vais pas laisser la coque ouverte comme ça Rolling Eyes alors après avoir mis des renforts dans la coque je colle une plaque dessus.
Pour la forme avant il suffit de procéder de la même manière que pour la coque; par rapport au plan j'ai découpé la forme qui constitue la base et je referme à l'evergreen par ajustage des angles.
Pour l’élévation de l'étrave, 2 morceaux ajustés et opposés collés au bon angle. Je n'aurais plus qu'à refermer le tout mais ça va commencer à se compliquer un peu alors on verra pour la suite des aventures... Wink


_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours
Revenir en haut Aller en bas
http://chris34570.skyrock.com/

Garde Côtes Cuirassé Fulminant 1/600 scratch
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» pharmacie de garde
» combien payer de frais de garde par mois?
» Les Soucis de Garde d'Enfant
» Formation Responsable Service de Garde
» GARDE AU PALAIS ROYAL

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
