 Boulogne Etaples au 1/20 sur plan

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
Rygain
Maistrancier
Maistrancier


Localisation : Nantes

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Mar 30 Mai 2017, 17:52

je vois que tu n'as pas latté la partie verticale

cela est très bien comme cela Wink
Revenir en haut Aller en bas
Pelikan
Major
Major
avatar

Localisation : ANZIN
Navire préféré : tous

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Jeu 08 Juin 2017, 14:56

Smile
Je viens de (re)lire ton montage "à tète reposée",TRES BEAU TRAVAIL qui m'a permi de prendre quelques astuces ça et là...
Ca me servira quand je mettrai mon prochain en route apres avoir terminé le u-boot IX C revell 1:72.Vivement le retour au kit bois.
Je vais suivre assidument,et bravo en tous cas.
Very Happy !
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Sam 10 Juin 2017, 18:00

Bonjour,
cela fait presque un mois que je n'ai pas posté.
Je n'avais pas trop le temps et j'attendais que ma coque soit terminée passé au G4.
Voici toutes les photos depuis.

Réalisation d'un gabarit pour le repère des dalots.


Traçage des dalots.




Une fois tracé, je perce de part en part le pavois pour avoir un repère à l'extérieur de la coque


Je découpe.






Mise en place des renforts (je ne sais pas comment ça s'appelle.) de coque.
Fabrication d'un gabarit.


Utilisation de celui-ci


Résultat.

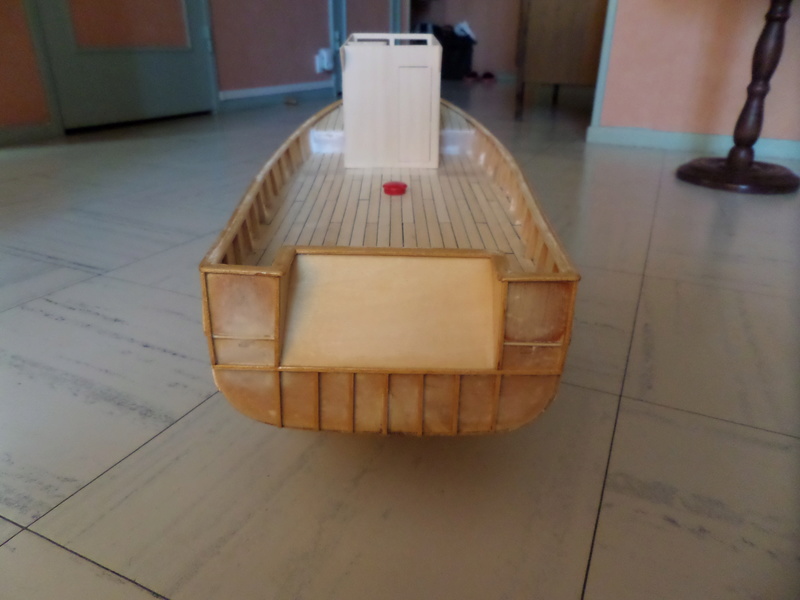

L'arrière.


Photos de la coque G4..isée








Pendant que ma coque séchée, j'ai travaillé un peu sur la cabine.

J'ai fait le coffrage du poste de commande dans la cabine
.

Et la porte babord.






Voila, il me reste à poncer un peu la coque avant de passer à la première couche de peinture.

Bon week-end à tous.
Pierre
Revenir en haut Aller en bas
Laguigne
Maistrancier
Maistrancier
avatar


MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Dim 11 Juin 2017, 09:36

Smile Bonjour pipr, et ben il est magnifique ton bateau, vraiment rien à dire, bravo bonne continuation .
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Lun 12 Juin 2017, 18:21

Bonjour,

En attendant la peinture de la coque le week-end prochain, je travaille un peu sur la cabine.
Création de charnières pour la porte babord, ces charnières ne sont pas encore posées.
Je poste les photos d'abord car vous avez peut-être une meilleure idée. Very Happy
Donc j'attends vos remarque.

A partir d'une canette de co.. ou autre


Je découpe une bande de 2 mm de large au cuter


Puis des tronçons de 1 cm de long au ciseau.


Je fais passer l'axe au milieu


et je plie


J'aplatie bien


Une goutte de cyano et je maintient en place


Voila ce que ça donne


Je précise que ces charnières seront peintes.
Si vous avez des remarques ou même une meilleur façon de faire, je suis preneur.
Je n'ai bien sûr rien inventé, mis j'ai trouvé ces différentes idée sur le web.

J'attends donc vos commentaires.
Merci d'avance.

Pierre
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Mar 13 Juin 2017, 20:03

Bonjour,

Aujourd'hui, mis en place de la porte babord.

J'ai laissé un axe long pour aligner les charnières.


Collage à la cyano


On teste la fermeture de la porte


Le système de fermeture d.




Un apperçu du système de fermeture à l'intérieur.



Voila, c'est tout pour aujourd'hui.

Pierre
Revenir en haut Aller en bas
Pelikan
Major
Major
avatar

Localisation : ANZIN
Navire préféré : tous

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Mer 14 Juin 2017, 06:55

Smile
Vu de dedans je pige pas bien la prise de vue...
Mais c'est du très beau travail Exclamation Exclamation
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Mer 14 Juin 2017, 07:41

C'était juste pour faire voir le système de fermeture de l'intérieur




Bonne journée.
Pierre
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Jeu 15 Juin 2017, 18:53

Bonjour,

Aujourd'hui, mise en place de la porte de la cabine.
Même principe pour les charnières.


Mais fixation à l'intérieur


Déco de la porte avec des baguettes


Poignet de porte tournée dans un pique à brochette en bois


Fermeture magnétique : une bande venant de la canette collé sur la porte et un aimant de 2,5 mm


Voila pour aujourd'hui.

Pierre
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Ven 16 Juin 2017, 08:16

Bien le bonjour

super ton montage tes charnières superbes

pour les piques à brochettes je les utilise  aussi mais pour faire des chevilles sur certain montage
faire des boutons de porte fallait y pense

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Rygain
Maistrancier
Maistrancier


Localisation : Nantes

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Lun 19 Juin 2017, 17:10

Effectivement c'est du super boulot!!!

J'adore l'astuce de la canette pour les charnière !!!
Revenir en haut Aller en bas
Nicolas42
Premier maître
Premier maître
avatar

Localisation : 42450 Sury Le Comtal
Navire préféré : Les maquettes navigantes (voiliers et chalutiers)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Ven 23 Juin 2017, 17:37

Bonjour,

Je découvre ce sujet passionnant que je vais suivre avec attention.

Bravo pour la qualité de ton travail !
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Ven 23 Juin 2017, 17:57

Bonjour,

Les photos des dernières avancées, je n'ai pas beaucoup avancé, il faisait trop chaud.
Test pour la grille d'aération avec du papier Bristol


Renforcé par un cadre en bois


Test sur place. Il me reste à passer ça au G4 et voir ce que ça donne vraiment.






Dimanche je passes l'apprêt blanc sur ma coque. En attendant, j’essaie de faire la barre de roue.

Merci pour vos messages d'encouragements et vos remarques toujours pertinentes.

Pierre
Revenir en haut Aller en bas
Pelikan
Major
Major
avatar

Localisation : ANZIN
Navire préféré : tous

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Sam 24 Juin 2017, 10:05

Smile
Félicitations,3ème service Exclamation
Ca donne vraiment envie de se dépasser,SUPER TRAVAIL Exclamation
Very Happy
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Sam 24 Juin 2017, 15:55

Bonjour,

J'ai une question au sujet de l'intérieure de la cabine.
Je penses la faire en blanc avec juste la console de commande en chene clair.
Qu'en pensez-vous ?
Tout en blanc, sauf la console repérée par les flèches.


Merci d'avance pour vos avis et conseils.

Pierre
Revenir en haut Aller en bas
andraud 13780
Elève officier
Elève officier
avatar

Localisation : CUGES-LES-PINS 13780
Navire préféré : tangaroa, le lutèce, bateau pilote, barque,,Titanic, marseillaise, le salvirile

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Dim 25 Juin 2017, 09:03

oui ça serait pas mal je pense bonne continuation
A plus
andraud13780
Michel
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Dim 25 Juin 2017, 11:30

Bonjour,

Les photos de la création de la barre à roue.
En premier, je place sur ma fraiseuse un carré clouté en son centre sur un support en bois.
Je repère sur l'un des axes de centrages les dimensions extérieur et intérieur du cercle de bois ainsi que le diamètre du noyeu.




Je mets la fraiseuse en marche et je tourne délicatement ma pièce pour découper en premier le diamètre extérieur.




Ensuite je découpe le diamètre intérieur




Puis le moyeu


En tout je découpe trois pièce de chaque. 2 de 1mm d'épaisseur et 1 de 1.5mm


Je colle sur un dessin fait à l'ordinateur un cercle de 1mm et dessus une cercle de 1.5 mm qui sera pris en sandwich par la suite. je fais de même avec le noyeu.


Je découpe des encoches de 1 mm sur les repères du dessin


J'enfile un baguette de 1 mm et je trace les repère


Je tourne avec ma petite perceuse et une petite lime pour arrondir les parties adéquats


Je colle en place


Les 8 branches sont en places


Puis je passe un vernis teinté


Dites-moi ce que vous en pensez, avez-vous des astuces pour améliorer ma méthode?  ou peut-être y en a t il une beaucoup mieux.

J'attends vos posts la-dessus.

Pierre
Revenir en haut Aller en bas
andraud 13780
Elève officier
Elève officier
avatar

Localisation : CUGES-LES-PINS 13780
Navire préféré : tangaroa, le lutèce, bateau pilote, barque,,Titanic, marseillaise, le salvirile

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Dim 25 Juin 2017, 23:17

bravo super to système
Aplus
andraud13780
Revenir en haut Aller en bas
Pelikan
Major
Major
avatar

Localisation : ANZIN
Navire préféré : tous

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Lun 26 Juin 2017, 08:29

Smile
Pas du tout aussi bien équipé que toi,je trouve ta barre à roue plus belle qu'une "toue faite".Encore un BRAVO cheers   Exclamation
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Lun 26 Juin 2017, 17:51

Bien le bonjour

rien à dire pour ta barre elle est belle et la methode pas mal

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
amiral 71
Maître
Maître
avatar

Localisation : crèches sur saône 71680
Navire préféré : les batiments français de la seconde guerre mondiale

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Mer 28 Juin 2017, 08:47

Pipr bonjour , je viens de regarder ton post en entier , ton montage est tout simplement superbe et te félicite , tu as de bonnes idées pour faire les choses , ton travail est propre et précis , quelle est la taille de ton bateau (LxlxH) , pour la peinture de l'intérieur de la cabine oui en blanc pour plus de luminosité et la console en vernis ou lasure sans problème , comptes tu faire les instruments de navigation ?
Bon courage pour la suite .
Revenir en haut Aller en bas
http://didier.aubret@orange.fr
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Mer 28 Juin 2017, 09:05

Bonjour amiral71,
Merci pour tes compliments.

Les dimensions :
Echelle = 1/20
Longueur = 560 mm
Largeur = 200 mm
hauteur = 390 mm

Pour les instruments, oui bien sûr et pas seulement, je compte "habiller" la cabine.

Pierre
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Jeu 29 Juin 2017, 08:33

Bonjour,

Je voudrais avoir votre avis sur l'agencement de la console de pilotage, je n'ai pas vraiment de photo donc soyez indulgent avec moi.
J'ai pensé à ça mais j'attends vos remarques et conseils ou même des photos.



Merci d'avance.
Pierre
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Jeu 29 Juin 2017, 09:44

Bonjour,
Voici un lien sur une construction concurrente avec des photos de l'agencement. Ça peut aider.
http://navi.modelisme.com/article852.html
Amitiés
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Jeu 29 Juin 2017, 10:11

Merci Fred,

J'avais déjà ce lien mais je trouve les instruments un peu démesurés.
Amitiés.

Pierre
Revenir en haut Aller en bas

Boulogne Etaples au 1/20 sur plan
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 5 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» Co-voiturage de Seine en vue à Boulogne Nord
» plan de mso
» Bon plan pour la Tripp Trapp ?? vous en connaissez??
» Reconstitution d'un bateau de l'âge du bronze
» POUR FAIRE COMME CARRIE B : BON PLAN :-)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
