MessageSujet: Gondole venitienne de 1882   Mer 26 Oct 2016, 14:22

Bonjour à tous,

A la demande d'un ami je m'attaque à la fabrication de la gondole vénitienne d'Amati, un ancien kit très difficile à trouver de nos jours.
Ce kit représente une gondole de 1882 qui se distingue par une asymétrie très limitée (en comparaison avec les gondoles modernes) et par une longueur de la coque légèrement supérieure.

Une des caractéristique de ce type de gondole est la cabine amovible dite « Felse ». Elle permettait d’avoir un plus grand confort et plus d’intimité lors de l’utilisation de ce bateau, surtout durant l’hiver vénitien, et pendant les trajets qui pouvaient être assez long.

A l’époque il était normal pour une famille aisée de posséder sa propre gondole.  On les appelait les « Gondola de Casada » et elles étaient poussées par des gondoliers employés par la famille.
Il est important de noter que ce type d’embarcations remplissait à la même époque  les mêmes fonctions qu’un carrosse ou un cheval sur la terre ferme.





Un décret dogal de 1562 imposa la couleur noire afin de mettre un terme à la compétition ruineuse qui opposait les riches vénitiens, ambitieux de posséder l’embarcation la plus richement décorée. Le noir a toujours été considéré comme une couleur élégante, et convient donc pour un moyen de transport majestueux.





Le kit se compose principalement de 2 fines planches de 0,8mm découpées au laser et d’une de 4mm pour la quille et les renforts. On trouve également des baguettes de noyer, des décorations et figures de proue/poupe en laiton, les charnières et poignées de porte en cuivre, du velours rouge pour la décoration de la cabine et un morceau de tissus pour le toit de la cabine. Le kit est complété par 2 grands plans à l’échelle 1/1 ainsi que d'un livret d’instructions de montage en italien uniquement.






La cabine est amovible, et elle est entièrement décorée d'un canapé, d'un pouf, de miroirs et décors dorés sur fond de velours rouge. La porte s'ouvre grâce aux 2 petites charnières à monter.

La coque est composée d'une quille renforcée au centre pour limiter les risques de torsion de la coque lors du bordage. Le font de la gondole est alors posé ainsi que des renforts qui vont aider à donner la forme à la coque.




 La pause des cotés est bien plus délicate qu'il n'y parait compte tenu de la forme particulière de la coque très pointue et relevée. Le moindre petit écart et la coque est vrillée.





La pose des ponts avant et arrières est la partie la plus délicate de la coque. Il faut travailler le bois à chaud pour recourber les extrémités et parfaitement les ajuster avant de les coller en place (merci le fer à cintrer Wink )





Voila pour aujourd'hui,

Amitiés
Marc
Revenir en haut Aller en bas
Stephane80
Maître
Maître
avatar

Localisation : Banlieue lyonnaise

MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 14:38

Bonjour Marc,

tu te lances là à nouveau dans un projet intéressant et peu ordinaire que je vais suivre avec intérêt !

A bientôt !

Stéphane
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 15:11

Bonjour Stéphane,

Oui ça change de l'Higaki Kaisen Wink .
A vrai dire je ne me suis jamais intéressé aux gondoles jusqu’à présent, mais ça change et je me laisse finalement séduire par ce modèle.

A bientôt

Marc
Revenir en haut Aller en bas
chris
Amiral
Amiral
avatar

Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 15:25

Joli début, vivement la suite Smile

_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 15:51

Démat
 Montage qui sort de l'ordinaire A suivre et bonne suite  sunny

_________________

Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 16:47

Le bonjour te va,
Je vois que tu vas nous faire un superbe montage !
je m’installe dans mon fauteuil devant un verre de limonade… pour regarder !

_________________
Revenir en haut Aller en bas
romilly
Vice-Amiral
Vice-Amiral
avatar

Localisation : Romilly/sur/seine - Aube

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 17:04

voilà qui change un peu
vivement la suite
Revenir en haut Aller en bas
davou21
Maître principal
Maître principal
avatar

Localisation : dijon
Navire préféré : soleil royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 17:08

montage peu ordinaire je vais suivre egalement  Very Happy Wink

_________________
Pour les anciens, la figure de proue détient la mémoire du bateau.
Richement décorée et sculptée,elle sera certainement plus crainte que le capitaine lui meme
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 18:48

Bonsoir Marc
bon courage dans la réalisation de cette gondole
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
le blog de mon club : http://maq2g.pagesperso-orange.fr/
Revenir en haut Aller en bas
Thierry70
Maître
Maître
avatar


MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 20:23

Vraiment très original
amicalement
Thierry
Revenir en haut Aller en bas
grandpa26
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : drome

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Mer 26 Oct 2016, 20:27

Intéressant, ça change...
Dominique
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Jeu 27 Oct 2016, 06:09

Bonjour à tous,

Merci pour les petits messages Very Happy

Voila la suite du montage:

Les renforts en noyer (1x3mm) sont posés à des intervalles très précis.

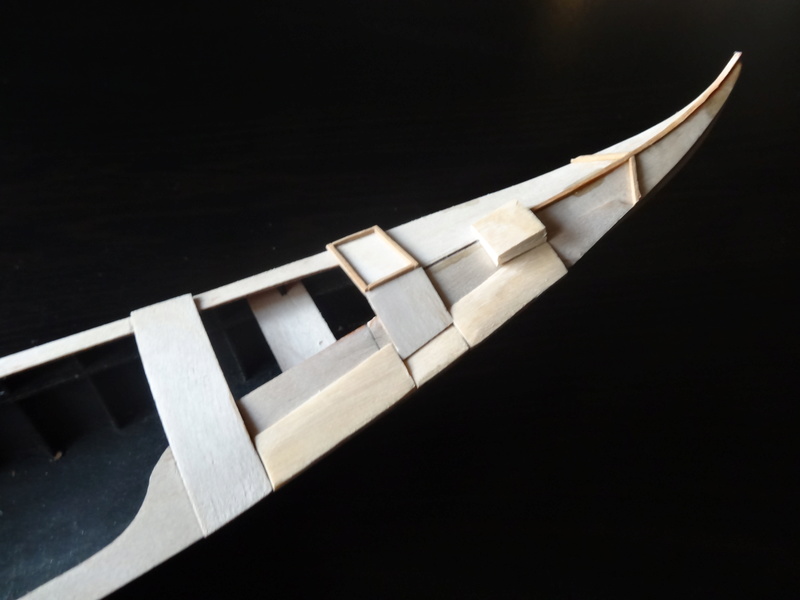

Avant de poser les premiers éléments de la partie ou se tient le gondolier j'ai passé une sous couche de noir mat sur les parties qui vont être plus difficiles d’accès.
Les pièces sont à tailler dans une baguette de 2mm d’épaisseur en biseau dans l’épaisseur.





Même travail de peinture sur l'avant et pose d'un bandeau bordé de baguettes de noyer de 1x1mm



Voila pour aujourd'hui,
Bonne journée à tous

Marc
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Dim 30 Oct 2016, 09:26

Bonjour à tous,

Suite de la construction de la gondole, les parois de la cabine.

La porte de la cabine avec une première sous couche de peinture noire mat, avant la pose de la peinture laquée noire.
Les petites charnières sont assez délicates à ajuster et à équilibrer car elles sont fonctionnelles, la porte pouvant s'ouvrir.
Les 2 petits trous sur la porte servent à la pose de la poignée en cuivre. Les décors sont réalisés à partir de baguettes de 1x2mm. La partir centrale avec une baguette spéciale qui sert sur certains modèles à petite échelle à faire des escaliers.
Quelques retouches de ponçage vont être nécessaires avant la finition en noir brillant.



Un des cotes de la cabine avec sa première sous couche de peinture.  L'encadrement de la fenêtre est fait à partir de baguettes de 1x2mm.



La coque avec les plateformes arrières du gondolier terminées.




Une des 2 cloisons de la cabine avec ses petits miroirs et la fenêtre terminée. Les miroirs sont en laiton avec un petit plexiglas et un petit morceau de papier aluminium.

Le petit rideau rouge est de fabrication maison à partir d'un petit morceau de soie rouge et l'embrasse en fin cordon métallique or.
Il est à ce stade juste positionné pour la photo et sera collé ultérieurement.



La cloison de la porte avec sa poignée en cuivre prête à être assemblée avec les autres cloisons.



Coté intérieur de la porte.



et enfin la cloison du fond avec sa décoration en laiton doré qui se trouvera au dessus du canapé.



Bon dimanche à  tous,

Marc



Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Gondole venitienne de 1882   Dim 30 Oct 2016, 12:16

Le bonjour te va,
pour une maquette de ce genre, je veux qui paraît simple au départ, et bien c'est faux, elle est pleine de détails pas faciles à monter.
Là je tire mon chapeau !

_________________
Revenir en haut Aller en bas
philiparus
Maître
Maître
avatar

Localisation : TOURS
Navire préféré : TOUT CE QUI FLOTTE, MAIS PAS QUE...

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Dim 30 Oct 2016, 12:30

Sujet qui sort de l'ordinaire, et beau montage, j'adore, bravo!!! cheers

_________________

                                                F797 CDT BOUAN                 F735 GERMINAL
Revenir en haut Aller en bas
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Dim 30 Oct 2016, 13:53

Démat
 C'est un travail de minutieux Bonne suite  sunny

_________________

Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Mar 01 Nov 2016, 06:35

Bonjour à tous,

Le kit est en effet un peu plus délicat à faire qu'il n'y parait car il y a quelques incohérences entre le plan et certaines pièces qui s'ajustent mal. Rien a voir avec la qualite du kit du Higaki Kaisen de Woody Joe que j'avais présenté il y a quelques mois.

Les parois assemblées avant le montage du toit.

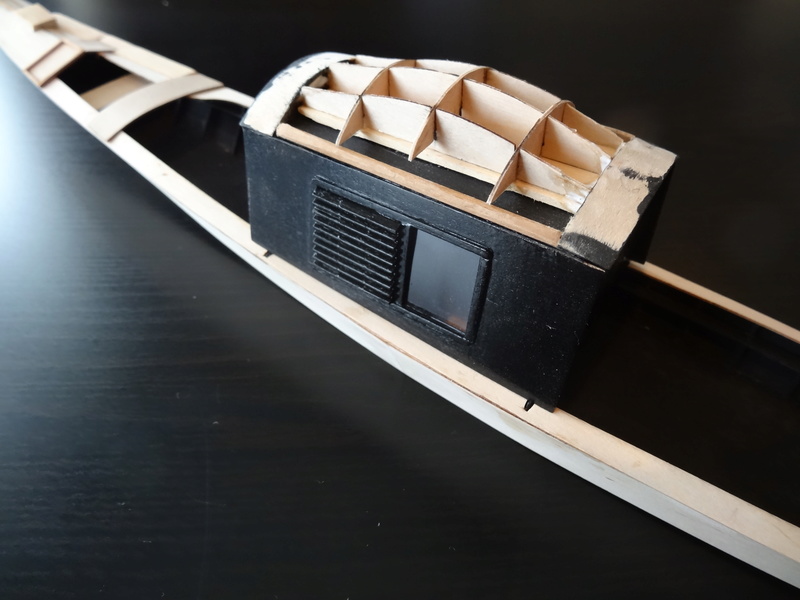

La structure du toit est juste positionné et il y a plein d'ajustements à faire, rien ne correspond, elle est beaucoup trop basse par rapport aux cotes, à n'y rien comprendre.



La coque avec toutes les baguettes de décoration (1x1mm).

Il ne manque qu'une baguette de bordé à poser mais aussi la plus difficile car il faut la courber dans sa largeur (3mm de large) pour épouser les pointes avant et arrières...











Bonne journée à tous

Marc
Revenir en haut Aller en bas
gavouot 06
Maître
Maître


Localisation : nice 06
Navire préféré : chébec indiscret

MessageSujet: Re: Gondole venitienne de 1882   Mar 01 Nov 2016, 08:09

Joli travail on dirait une vraie.
Amitiés.
JPG
Revenir en haut Aller en bas
rico67
Maistrancier
Maistrancier
avatar

Localisation : Alsace

MessageSujet: Re: Gondole venitienne de 1882   Mar 01 Nov 2016, 10:58

Tres joli travail et belle avancée !!

_________________
Eric
Revenir en haut Aller en bas
Ekis
Major
Major
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Gondole venitienne de 1882   Mar 01 Nov 2016, 11:26

Un montage particulièrement délicat apparemment, mais aucun doute que tu vas réussir à ajuster tout ça. Comme quoi, les modèles qui paraissent les plus simples peuvent devenir des galères (à défaut de gondoles Wink)...
En tout cas, tu maîtrises : c'est très beau !

_________________
Revenir en haut Aller en bas
https://www.flickr.com/photos/133075291@N04/albums
romilly
Vice-Amiral
Vice-Amiral
avatar

Localisation : Romilly/sur/seine - Aube

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Mar 01 Nov 2016, 14:36

au départ, j'avais l'impression que ce serait un montage vite fait...Comme quoi il ne faut pas juger sur les apparences.

beau montage, minutieux à souhait

bonne suite
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Dim 06 Nov 2016, 04:55

Bonjour à tous,

La cabine est prête à recevoir la toile de toiture.
J'ai du rehausser la structure avec un plaquette de bois car elle était trop basse par rapport aux cotés arrondis alors que toutes les pièces correspondent individuellement parfaitement au plan

Des lattes de finition galbées au fer à cintrer électrique sont également posées à l'avant et à l’arrière de la cabine.

Amati n'ayant rien prévu et ne donnant aucune information précise quand à la fixation de la toile sur les cotés de la cabine, j'ai rajouté une petite baguette de chaque coté afin coller la toile plus facilement sans déborder sur les parois latérales de la cabine. Cela permet aussi de faire une finition plus propre très facilement.









On commence à avoir une bonne idée de l'ensemble.




Le toit de la cabine est terminé.

Comme un C.. j’étais tellement contant de la pose de la toile que j'ai complétement oublié de prendre une photo avant peinture Crying or Very sad

La couverture est réalisée à partir d'un morceau de toile fine de coton (dans le kit) imbibé d'un mélange eau/colle à bois blanche 50/50% puis appliqué délicatement sur la structure et tendu avec des pinces jusqu'au séchage complet. Elle est ensuite délicatement coupée au ras à l'aide d'une lame bien tranchante.

Le toit est ensuite peint en noir mat, ce qui fait un joli contraste avec la cabine laquée.
Vient ensuite une fine baquette de laiton ciselée déjà peinte en noir brillant qui fait la finition du bord supérieur ainsi qu'une jolie décoration.
Le petit trou sur le coté de la paroi servira à fixer le bougeoir extérieur.





La pose de la baguette de 3x1mm le long du bord supérieur de la coque n'a pas été une partie de plaisir, car malgré le fer à cintrer, cintrer une baguette de noyer dans sa largeur à presque 45 degrés pour suivre les courbes avant et arrière n'est pas sans mal. N'ayant pas trouvé le résultat assez "propre" j'ai fini par découper les parties courbes dans une fine planchette, et fait un joint avec la baguette, une fois peint on ne voit pas la supercherie  Wink  (désolé j'ai oublié les photos).

J'ai donc pu commencer la peinture de la coque avant la pose des décorations en laiton, la peinture ne prenant pas de la même façon sur le bois et le laiton, et je voulais aussi éviter les risques d'accumulation de peinture dans les détails.
Ces décorations seront peintes ultérieurement avant la pose sur la coque.









Plusieurs très fines couches seront à poser pour avoir une belle coque laquée.

Bonne fin de week-end à tous,

Marc
Revenir en haut Aller en bas
Lila33
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : GRADIGNAN GIRONDE
Navire préféré : VOILIERS ANCIENS

MessageSujet: Re: Gondole venitienne de 1882   Dim 06 Nov 2016, 10:18

Bon, j'suis la prem's pour réserver une ballade en gondole à Venise, car elle va être belle. Est-ce que ce sera toi le gondolier ? on peut proposer aussi à l'ancien, depuis qu'il boit de la limonade hihihi.
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Dim 06 Nov 2016, 14:20

Oui Lila, avec plaisir pour la première balade et je veux bien jouer au gondolier Wink
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Gondole venitienne de 1882   Sam 12 Nov 2016, 14:56

Bonjour à tous.

Suite de la construction de la gondole.

Les décorations de la coque dont découpées dans des barrettes de dentelle en laiton assez dures à couper (en haut a droite de la photo).
Il faut faire très attention de ne pas abimer les décors en les coupant.

Pour éviter les surplus de peinture dans les détails, j'ai peint les décors à l'avance et vais les appliquer sur la coque déjà laquée. Éventuellement je passerai un petit coup de peinture pour unifier le tout après la pose des décors.



Pendant que les décors sèchent finition de la cabine avec la pose des petits rideaux



La chandelle et le bougeoir en cours de séchage avant la pose sur la cabine. Ils sont réalisés à partir d'un fil de laiton, de petites rosaces en laiton et d'un morceau de corde enroulée pour faire la bougie.



La cabine avec son bougeoir extérieur terminée



Fabrication du tabouret:

La base est coupée dans une planche de bois de 4mm, puis des entailles sont taillées pour fixer les pieds en laiton.





Un petit morceau de mousse (non fournit dans le kit) est collé sur le dessus






Puis il est recouvert de soie rouge (non fournie dans le kit):






et pour finir il est piqué de pointes de laiton pour faire le matelassage.
Cette opération qui semble simple m'a pris pas mal de temps. Les pointes se tordent, la mousse fait élastique et il faut que les pointes soient parfaitement reparties et enfoncées de la même profondeur.
Une baguette de dentelle de laiton est posée autour pour la finition du tabouret.



Cela promet pour la fabrication du canapé qui est bien plus complexe que le petit tabouret.





Les décorations sont fixées sur la coque , il ne manque que quelques retouches de peinture avant la fixation des figures de proue et de poupe.
J'ai ajouté un peu plus de décors que le modèle d'origine en m'inspirant de la gondole exposée au Palais des Doges à Venise.







Une petite vue de l'ensemble avant les finitions.








Voila pour aujourd'hui.

Bon week-end à tous,

Marc
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Gondole venitienne de 1882

Revenir en haut Aller en bas

Gondole venitienne de 1882
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» PHOTO EN TETE DE GONDOLE
» des produits locaux en tête de gondole
» Sabre d'officier modèle 1882 type ENSOSP
» Fissure et infiltration d'eau de pluie dans les appartements
» Tombe DE LASTRE DU VAL DE FRESNE Louise (1820-1882)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
