MessageSujet: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 14:47

Bonjour, suite à ma présentation du kit avant montage, voici les premières photos du montage.

J'ai débord pris le temps d'étudier les plans et les instructions de montages avant de me lancer comme dans une construction classique. Le modèle est prévu pour la radio commande, alors je débute le montage dans cette perspective. En revanche j'ai du mal à mettre mes modèles à l'eau et j'ai souvent fini par les rendre statiques avec beaucoup de détailles.

J'ai donc commencé par préparer l'intérieur de la coque qui est en fibre de verre pour pourvoir poser les ponts. La coque est assez souple et il faut vérifier que le pont passe dans la largeur et aussi que l'écartement n'a pas été trop forcé auquel cas il y aurait un écart entre les bords du pont et les bords de la coque.

J'ai renforcé la structure avec des lattes de 6/6 au fond et à certains endroits au niveau du pont.  J'ai doublé avec du balsa aussi en 6/6.

Voici les premières images.







Revenir en haut Aller en bas
brigand 81
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Graulhet
Navire préféré : le FORBIN mon ancien bateau

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 15:24

pas mal bien joué
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 15:38

Le bonjour te va,
intéressant début, ce sont des 400 ? il va falloir drôlement réduire le nb de tours pour le rendre vraisemblable.

_________________
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 15:59

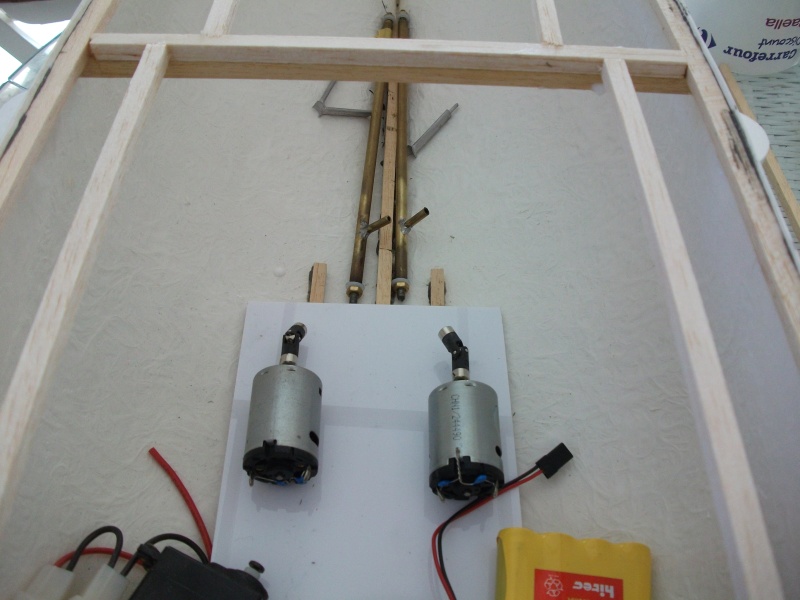

Je vais voir comment je peux adapter mes deux moteurs "tout neufs" de six ans, jamais servi. Pour le bien il me faudrait un second vario pour la manoeuvrabilité.

Je peux jouer avec les varios au mini car ce genre de modèle n'a pas à naviguer vite, batteries adaptées (voire piles en sous puissances en parallèles à la moitié du voltage), réducteurs...  Faut que je révise mes cours d'électricité.

Pas forcément académique tout ça ! Surtout que je n'ai pas trouvé les supports pour les moteurs...

Sinon je casserai encore ma tirelire (sans le dire à ma douce, je dirai que j'avais le matos dans un boîte à rabio...)  Sinon je suivrai les spécifications fournies par le kit. Mais je suis toujours preneur de vos conseils car la RC c'est mon  gros point faible par manque de pratique.

Le modèle avoisinera 12.5 Kg pour 1.35m de long. Ca doit touner lentement mais puissament. Sa vitesse maximale était de 18 noeuds (pas mal pour l'époque), donc à l'échelle ça fait un peu plus de 1.8 noeuds soit presque 3.4 km/h au maximum. Ceci dit ça ne m'avance à rien car sur un plan d'eau ou dans une piscine je suis bien incapable d'estimer la vitesse. Je vais me contenter de faire "réaliste". Entre le pédalo et le hors bord !!!   lol!

Je pense le peindre en noir et cheminées jaunes 'enfin en buff' soit du XF 57 en tamiya (ce qui me paraît faux car c'esr plus du light sand mais c'est dans les spécifications du kit))...comme à sa mise en service  en 1898 et non en gris (dark sea greay) comme  à partir de 1907  jusquà sa mise en réserve  en 1915 et son ferraillage en 1921.

Voilà le weekend, alors au boulot !!!   cheers
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 17:10

Merci pour le balsa. L'esentiel est au niveau du pont.

Ma radio est une 4 voies programmable, ouf !  Merci aussi pour cette précision que je ne connaissait pas. Elle n'est pas récente mais c'est du Graupner.  Une MC-10 pour ceux à qui ça dit quelque chose.

Mais je ne sais plus comment ça marche.  Ca fait plus de 10 ans que je ne m'en suis plus servi !
Revenir en haut Aller en bas
Cédric
Maître
Maître
avatar

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 17:14

Simple question par curiosité,
comment va tu procéder pour les hublots de la coque et les écubiers ?

Sinon, ce modèle promet d'être fort beau (je suis un peu jaloux... Very Happy )

Bon travail Smile

_________________
Labor omnia vincit
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 17:24

Merci Cédric.  Il faut qu'il soit réussi et je vais m'appliquer.

Pour les trous dans la coque je pense coller au mastic de salle de bain des plaques evergreen transparentes. Pour le mode d'emploi de ma RC je chercherai sur le net la notice d'origine, sinon celle de modèles similaires.  Je pense aussi que sur certrains sites ou forum il doit y avoir des explications.

Même si c'est en Anglais pâs de  soucis, en Allemand je devrais y arriver mais ce sera plus laborieux !
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 17:27

Merci Serge, je pense avoir compris la phylosophie.  Je potasserai en temps voulus et quand j'aurai un second vario.  Question "bête", est que les deux vario doivent être du même fabricant et exactement du même modèle ?  Sinon je vais devoir en racheter 2 au lieu d'un seul si je ne retrouve pas exactement le même !!!
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 17:36

Merci Serge pour le lien et le conseil.  Faut que je trouve un spécialiste ici en Espagne.  Je pense qu'il y en a un à Alicante.
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 17:45

OUI... Barcelon ça me fait presque 500 bornes vers le nord !!!  Mais il y a un magasin à Alicante.  Je vais aller repérer. Sinon par correspondance...
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 17:56

Valence est un peu plus loin, si nécessaire je chercherai là-bas.  Mais il y a un magasin à Alicante. Avant j'étais à Lille et je travaillais pas mal à Paris? J'avais tout sous la main.  A lille le magasin était à 10mn à pieds !!! C'était le pied, mais sans le soleil, donc pas de regrets...  Maintenant je travaille sur le net à domicile.  Plus de transports, donc aller à Alicante ça me fera sortir...
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 17:59

Le bonjour te va,
pour calculer la vitesse réelle de la maquette j'ai mis il y a un temps certain un moyen sûr pourvcalculer sa vitesse de 3,5 km/h.
Le système que j'utilisais est donné en 2010.... Mais c'est toujours bon !

http://www.laroyale-modelisme.net/t4740-calculer-la-vitesse-d-un-rc

_________________
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 19:22

J'ai fait une table sur excel qui mouline en insérant la vitesse max ou la vitesse de son choix et l'inverse de l'échelle.  L'inverse de 1/20 est 20.  Donc il ne faut insérer dans le pavé du haut que la vitesse en noeuds et le diviseur de l'échelle.

Je peux communiquer le fichier excel mais je ne vois pas comment faire.


Données à insérer
Echelle20mettre le diviseur uniquement
Vitesse en Nœuds max du modèle5
Vitesse en Noeuds moyenne ou désirée2,5
Vitesse réelle en km heure 9,26
Vitesse Max du Modèle en km heure2,070598947
Vitesse Moyenne du Modèle en km heure4,141197894
Nombre de Mètres à VmaxNombre de Mètres à Vmoyenne
Au chrono :
Vitesse du modèle par minute34,5099824569,01996491mètres
Vitesse du modèles en 30 secondes17,2549912334,50998245mètres
Vitesse du modèle en mètres par 15 secondes8,62749561317,25499123mètres
Vitesse du modèle par seconde0,5751663741,150332748mètres
Nombre de secondes à VmaxNombre de secondes à Vmoyenne
Ou en mètres :
10m5,75166374211,50332748secondes
20m11,5033274823,00665497secondes
25m  piscine14,3791593628,75831871secondes
50m piscine olympique28,7583187157,51663742secondes
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 19:26

Pour mon HANNIBAL ça donne ça.

Données à insérer
Echelle96mettre le diviseur uniquement
Vitesse en Nœuds max du modèle18
Vitesse en Noeuds moyenne ou désirée9
Vitesse réelle en km heure 33,336
Vitesse Max du Modèle en km heure3,402341253
Vitesse Moyenne du Modèle en km heure7,857370553
Nombre de Mètres à VmaxNombre de Mètres à Vmoyenne
Au chrono :
Vitesse du modèle par minute56,70568755130,9561759mètres
Vitesse du modèles en 30 secondes28,3528437765,47808794mètres
Vitesse du modèle en mètres par 15 secondes14,1764218932,73904397mètres
Vitesse du modèle par seconde0,9450947922,182602931mètres
Nombre de secondes à VmaxNombre de secondes à Vmoyenne
Ou en mètres :
10m9,45094792421,82602931secondes
20m18,9018958543,65205863secondes
25m  piscine23,6273698154,56507328secondes
50m piscine olympique47,25473962109,1301466secondes
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 19:46

Petite modification dans les libellés des tables pour que ce soit plus clair.

Si quelqu'un sait comment mettre en commun mon fichier excel, merci de m'expliquer.


Données à insérer
Echelle96mettre le diviseur uniquement
Vitesse en Nœuds max du modèle18
Vitesse en Noeuds moyenne ou désirée9
Vitesse réelle en km heure 33,336
Vitesse Max du Modèle en km heure3,402341253
Vitesse Moyenne du Modèle en km heure7,857370553
TABLE 1Nombre de Mètres à VmaxNombre de Mètres à Vmoyenne
Secondes MètresAu chrono :
Mètres parcourus par le modèle par minute56,70568755130,9561759mètres
Mètres parcourus par le modèle en 30 secondes28,3528437765,47808794mètres
Mètres parcourus par le modèle en 15 secondes14,1764218932,73904397mètres
Mètres parcourus par le modèle par seconde0,9450947922,182602931mètres
TABLE 2Nombre de secondes à VmaxNombre de secondes à Vmoyenne
Mètres SecondesEn  mètres :
10m9,45094792421,82602931secondes
20m18,9018958543,65205863secondes
25m  piscine23,6273698154,56507328secondes
50m piscine olympique47,25473962109,1301466secondes
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 19:58

CALPE a écrit:
Si quelqu'un sait comment mettre en commun mon fichier excel, merci de m'expliquer.

Solution publique pour le compte de qui il appartiendra :

Tu upload ton fichier XLS vers un hébergeur gratuit, qui va t'envoyer en retour une adresse URL, qui est l'info à publier ici par la fonction "Insérer un lien" du menu, que les lecteurs intéressés pourront cliquer pour se rendre sur le site choisi, et downloader ton fichier en local vers leur ordinateur, puis l'ouvrir s'ils ont une suite Office sur leur machine (je ne crois pas qu'on puisse compiler du XLS en mode indépendant)

Solution privée, plus simple :

Les gens intéressés t'envoient leur adresse mail privée en MP de ce forum, ce qui préserve la confidentialité

Tu leur fais suivre ton fichier XLS en pièce jointe à un mail via ton fournisseur d'accès habituel

Pour postuler, les gens intéressés devront disposer de la suite Office, soit la version Open, soit celle de Microsoft, où se trouve le logiciel Excel qui peut seul permettre d'ouvrir ton fichier XLS
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 20:09

Merci Cri-Cri.  Est ce que serving.com permet ça ?
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 21:11

Je l'ignore

Mais en gratuit pour un petit fichier isolé, il y en a plein qui font ça, dont celui-là :

http://www.petit-fichier.fr/

Je l"ai utilisé une fois pour échanger un diaporama Powerpoint, et il y a même une option dédiée à l"échange de fichiers XLS

Juste faire gaffe à ne pas embarquer par mégarde le parasite qui s'intercale automatiquement au premier log
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Ven 03 Juin 2016, 21:54

Merci.   Je vais me pencher sur le sujet ce weekend.
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Sam 04 Juin 2016, 09:56

Voila le lien de ma calculette sous excel. Merci Cri-cri, ça a marché avec "petit-fichier"

http://www.petit-fichier.fr/2016/06/04/echelle-de-vitesse-modele-naviguants/
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Sam 04 Juin 2016, 10:38

Salut,

J'ai fait marcher ta calculette avec 1/48e comme échelle (dénominateur = 48), et une vitesse comprise entre 4 et 8 noeuds

Il y a un truc que je n'ai pas bien saisi : la vitesse moyenne recalculée est supérieure à la vitesse maxi dans tout le tableau - N'y aurait-il pas eu inversion des formules par rapports aux libellés des colonnes ?

En bonne logique pour mes paramètres, j'aurais dû trouver une vitesse moyenne réelle de 6 noeuds, soit en km 1.852 * 6 = 11.10 km/h, et à l'échelle 1/48e 11.1/48 = 231 m par heure, soit environ 4 m à la minute (ce train de sénateur étant la projection de la marche de la Royal Caroline par petit temps)

Dernière remarque, je pense qu'on peut arrondir les résultats intermédiaires à l'unité supérieure par la fonction =ARRONDI((VM*1,852/E/60*1000+0,5);0), l'affichage des résultats étant configuré sans décimale, et où VM = Vitesse Moyenne, et E = dénominateur de la fraction représentant l'échelle du modèle

Amitiés,

Christian
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Sam 04 Juin 2016, 10:53

Oups, c'est rectifié...  J'avais fait trop vite une transposition du premier tableau en vitesse max et le second tableau ne prenait pas la seconde  vitesse.

Voilà le tableau avec 1/48  8 noeuds et 4 noeuds

Données à insérer
Echelle48mettre le diviseur uniquement
Vitesse en Nœuds max du modèle8
Vitesse en Noeuds moyenne ou désirée4
Vitesse Max réelle en km heure 14,816
Vitesse Moyenne ou désirée réelle7,408
Vitesse Max du Modèle en km heure2,138505397
Vitesse Moyenne du Modèle en km heure1,069252699
Nombre de Mètres à VmaxNombre de Mètres à Vmoyenne
Au chrono :
Mètres parcourus par le modèle par minute35,6417566217,82087831mètres
Mètres parcourus par le modèle en 30 secondes17,820878318,910439154mètres
Mètres parcourus par le modèle en 15 secondes8,9104391544,455219577mètres
Mètres parcourus par le modèle par seconde0,5940292770,297014638mètres
Nombre de secondes à VmaxNombre de secondes à Vmoyenne
Ou en mètres :
10m5,940292772,970146385secondes
20m11,880585545,94029277secondes
25m  piscine14,850731927,425365962secondes
50m piscine olympique29,7014638514,85073192secondes
Revenir en haut Aller en bas
CALPE
Maistrancier
Maistrancier
avatar

Localisation : CALPE ESPAGNE
Navire préféré : TITANIC Mantua Model 1/200

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Sam 04 Juin 2016, 10:55

Voiolà la moulinette avec le second vitesse corrigé !

http://www.petit-fichier.fr/2016/06/04/echelle-de-vitesse-modele-naviguants-1/
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Sam 04 Juin 2016, 11:22

Essaie tout de même de ramener l'expression des résultats affichés à une décimale après la virgule, ou même carrément à l'entier le plus proche,et ce sera parfait pour l'usage qui est prévu

Cet arrondi étant uniquement un format d'affichage, il y a lieu de stocker les valeurs des calculs intermédiaires dans une cellule invisible (de largeur = 0), pour avoir la conservation des décimales pendant tous les calculs - rien que de très classique, en somme... Wink


Dernière édition par CRI-CRI le Sam 04 Juin 2016, 17:53, édité 1 fois
Revenir en haut Aller en bas
brigand 81
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Graulhet
Navire préféré : le FORBIN mon ancien bateau

MessageSujet: Re: HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE   Sam 04 Juin 2016, 11:33

attention ton lien que tu donnes comporte des risques de virus mon anti virus me le refuse
Revenir en haut Aller en bas

HMS HANNIBAL 1/96 (Predreadnought) DEAN'S MARINE
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
