MessageSujet: Le HMS Victory de Constructo au 1/94    Dim 08 Mai 2016, 15:32

Bonjour,

Voilà, je me lance dans ce chantier fou qu'est le Victory.
Un Victory de plus sur le forum, on va pouvoir s'entraider. Very Happy

En préambule, je vous informe que c'est ma première maquette bois... (Oui je sais, je m'attaque à un sacré morceau)
J'avance doucement, et ce chantier sera fait en parallèle avec mes autres activités (Les enfants, l'épouse (qui me trouve toujours quelque chose à faire), le boulot, le jardin, ...), donc je pense être parti pour une (très) longue aventure.

Étant donné que c'est ma première maquette, il y aura probablement des loupés. Tout ne sera pas parfait, et cela n'est pas mon but. Mon but est de me faire plaisir.

D'avance, merci pour vos commentaires et l'aide que vous voudrez bien m'apporter.

Voici, pour commencer, une présentation du kit :
La boite :


Le contenu :

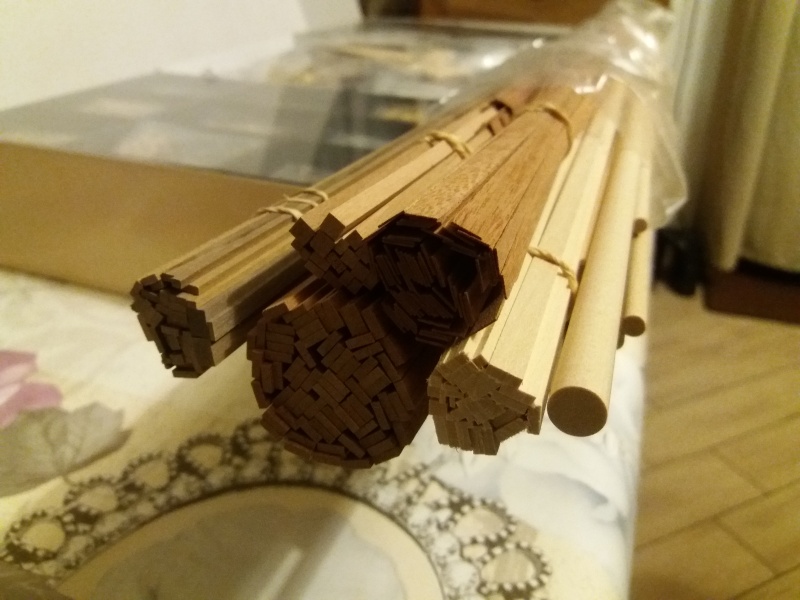

Plus en détail :











et pour finir, les voiles pré-fabriquées et la documentation composée :
 - de 5 plans au format A0 (Assez bien détaillés à mon gout)
 - d'un fascicule d'instructions (Environ 200 étapes)
 - d'un fascicule photo (De taille trop petite)


Et voici ou j'en suis aujourd'hui :
Ceci correspond à l'étape 1 et 2 de la notice




Voilà. Ma première question dans le prochain post.

MartinPécheur59
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Dim 08 Mai 2016, 15:38

Re-Bonjour,

Premier dilemme :
La notice me demande de poser les ponts avant le bordage.
Si je suis le conseil des spécialistes, c'est par le bordage qu'il faut commencer...

D'ou ma question :
Comment je fait pour poser les ponts si le bordage est déjà fait ?


sur la photo ci dessus, le pont est bien plus large que le passage restant si j'ai fini le bordage.

Merci pour votre avis.

MartinPecheur59
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Mer 11 Mai 2016, 18:25

Bonjour,

Le bordage des ponts inférieurs est terminé.
L'essence du bois est le mukali. (Ep 0.5mm)


Vu que ces ponts sont très peu visibles, je vais en profiter pour tester différentes finitions.

MartinPécheur59
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Mer 11 Mai 2016, 21:04

Bonsoir MartinPécheur59
début de chantier très prometteur
tu penseras à poncer le noir du laser sur tes couples la colle prend très mal dessu
bon courage pour la suite
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
le blog de mon club : http://maq2g.pagesperso-orange.fr/
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Jeu 12 Mai 2016, 15:58

Merci Laurent pour les encouragements

La coque est poncée.
(Chantier retiré pour les photos)







Je ne sais toujours pas comment faire pour poser les ponts et les supports canons après les bordés.
Je pense que je vais donc poser les ponts en premier.

Slts

MartinPécheur59
Revenir en haut Aller en bas
chris
Amiral
Amiral
avatar

Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Jeu 12 Mai 2016, 16:28

Du travail en perspective Shocked, j'aime ces trois ponts mais j'ai un peu peur de m'y attaquer!

Bon courage pour la suite.

_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours


Dernière édition par chris le Jeu 12 Mai 2016, 23:52, édité 1 fois
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
ghostidem2003
Maître
Maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Jeu 12 Mai 2016, 19:20

Bonjour MartinPécheur59

Voici " MON PAS A PAS " du Népomuceno. Si cela peut t'aider. J'ai suivi, moi aussi, la doc d'Artésania Latina en posant d'abord les ponts avant le bordage.




tous les ponts sont collés.


j'ai ensuite "habillé" l’intérieur des murailles avant de las mettre en place.



j'ai collé les gouttières "en vert". en "rouge" à ajuster à la fin du bordage.



j'ai ensuite attaqué les deux bordages de ce bateau.



ceci n'est que ma méthode. c'est toi qui va choisir la bonne ou celle qui te convient le mieux à toi. sinon avant chaque manip, un conseil, demande aux spécialiste du forum.la logique voudrait de faire d'abord le bordage ... mais bon, pour moi, cela a été plus simple comme çà.
si tu as besoin d'autres info, n'hésite pas, je reste à ta disposition. c'est également ma première maquette.
cordialement
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup.
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Jeu 12 Mai 2016, 21:30

Merci Chris. Tu as raison. Ce genre de réalisation fait un peu peur.
Merci pour tes conseils Goshtidem2003. Je vais suivre cette méthode.
Elle est pas mal du tout ta maquette. Pour une première en plus. C'est très bien.
Je vais te piquer l'idée du ruban adhésif pour plaquer les ponts. Je n'y avais pas pensé.
J'aime bien ta devise aussi (a la fin de tes posts)
Bonne soirée
MartinPécheur59
Revenir en haut Aller en bas
ghostidem2003
Maître
Maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Jeu 12 Mai 2016, 23:34

Rebonsoir
je te renouvelle mon conseil ...avant toute manip demande conseil aux spécialistes du forum qui ont une très grande expérience du modélisme naval. mon "pas à pas" n'est qu'informatif et surement pas la seule règle stricte à suivre. prend des infos sur les autres constructions similaires et cela te permettra d'éviter certaines erreurs. je te rassure, je débute moi aussi et j'avais les mêmes craintes de l'énormité du chantier de ce Népo. mais avec de la patience et en prenant son temps, on y arrive.
n'ai pas peur de poser des questions car il y aura toujours une bonne âme pour te conseiller. c'est ce que j'ai fais sur un autre forum et sur celui ci maintenant. perso j'ai suivi beaucoup de Népo sur d'autres forums même à l’étranger. il y a toujours plein de trucs et d'astuces à découvrir qui ne peuvent que t'aider et faciliter cette longue construction. ensuite j'ai appliqué ce qui me convenait le mieux à moi et surtout à mes possibilités du moment car je n'ai aucune machine sauf une Dremel.
je te rappelle que je suis à ta disposition si mes quelques connaissances peuvent te rendre service.
amitié
rafael
ps : merci pour ton message. je répond toujours à ceux qui prennent le temps de me lire et surtout s'ils me postent un commentaire. simple politesse.

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup.
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Ven 13 Mai 2016, 12:48

Le bonjour te va,
sacré travail que tu démarres là, bon courage !

_________________
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Ven 13 Mai 2016, 20:30

Bonjour à tous

Merci pour vos messages, Mike et Rafael.

Voilà ce que j'ai fait aujourd'hui :

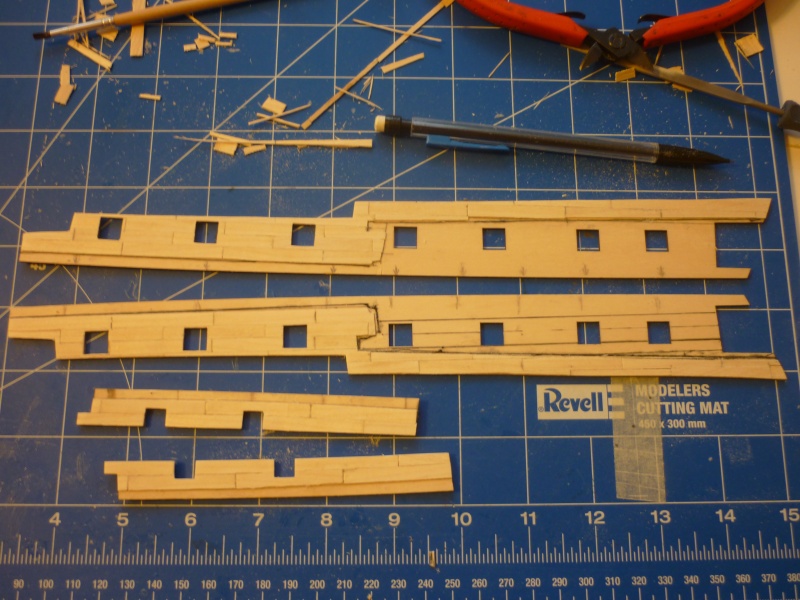

Lattage du 2ieme pont :


Détail :


Quelques pièces :




Collage du pont :


Test de positionnement (sans colle)


Voilà, c'est tout pour aujourd'hui.
La semaine prochaine, je reprends le boulot. ça avancera donc beaucoup moins vite.

Slts.

_________________
MartinPécheur59
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Sam 14 Mai 2016, 13:54

Le bonjour te va,

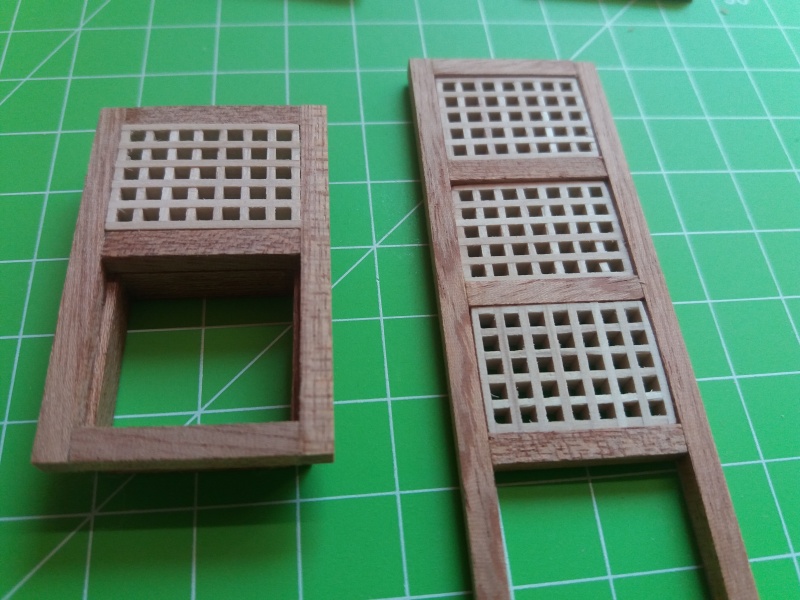

bravo pour le travail et les caillebotis sont conformes un encadrement qui permet "l'ouverture" ce que ne sont pas bien d'autres.
Les ponts sont sympas, il ne manque plus que des petits coups de crayon dur 4 ou 5 H et des coups de pointes ils noirciront forcément avec le temps !
bon courage.

_________________
Revenir en haut Aller en bas
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Sam 14 Mai 2016, 15:36

Démat

Beau travail soigné Bonne suite sunny

_________________
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Sam 14 Mai 2016, 20:24

Bonjour et merci pour vos messages et conseils.

Petite journée aujourd’hui sur le Victory. Le beau temps ayant fait son apparition depuis 1 semaine, beaucoup de boulot au jardin.
J'ai quand même fait ceci :
Les empreintes ont été faites avec une aiguille.

t

Au bout d'une cinquantaine, j'ai commencé à avoir mal au doigt, donc je me suis confectionné ce petit outil :



Avec une couche de bouche-pores. (pas encore tout à fait sec)


Au premier plan de la dernière photo, on peut apercevoir une réparation d'un couple. Ces parties sont très fragiles. Il y en a 3 qui ont cédées lors du ponçage des couples. Normalement, cela ne sera pas visible.

Bon WE à tous

Slts

_________________
MartinPécheur59
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Dim 15 Mai 2016, 09:54

Bonjour,

La prochaine fois, serre (légèrement !) cette partie fragile du couple dans un étau en ne laissant un peu dépasser des mors que le chant à poncer, ça évitera la casse ...

A part ça, c'est bien parti   cheers , bonne suite ...

A+  Wink
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
ghostidem2003
Maître
Maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Lun 16 Mai 2016, 20:58

bonjour
je ne me fais guère de soucis pour la suite de ce HMS. travail soigné et précis.tu vogue vers une belle réalisation
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup.
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Dim 22 Mai 2016, 20:39

Bonjour à tous,

Merci Pegase XX et Ghostidem2003 pour vos commentaires et conseils. J'ai parcouru vos posts. Vos réalisations sont superbes.

Voici l'avancée du chantier :

Pose du pont principal :










Afin de conserver une belle courbe du pont, j'ai du caler légèrement à quelques endroits. (sinon, le pont faisait des vagues).
Je n'avais pas eu ce problème avec les ponts inférieurs.





Je me suis aperçu qu'il y avait un petit défaut d'alignement entre le pont et certains couples.
J'ai pourtant positionné le pont non latté en alignant les perçages de mats sur la fausse quille.
Pour garder un pont symétrique, j'ai du tricher un peu et faire cet ajustement :





J'ai également trouvé une erreur (une différence) entre la notice et les plans. Deux supports de canons (prédécoupés rep 46) sont trop courts. Je les ai rallongé avec des chutes.

Une question maintenant : Quand faut-il percer les trous pour les mats ?

Bonne soirée

Cordialement

_________________
MartinPécheur59
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Lun 23 Mai 2016, 15:22

Le bonjour te va,
maintenant si ce n'est pas déjà trop tard, sinon le travail est agréable à regarder !
Mais il me semble en voir déjà deux.

_________________
Revenir en haut Aller en bas
cano
Maître
Maître
avatar

Localisation : vinaros (espagne)
Navire préféré : le montañes

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Lun 23 Mai 2016, 15:49

Bonsoir Martin, beau travail. Je te suis avec plaisir.

   Amitiés, Manuel.
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Lun 23 Mai 2016, 18:00

Merci pour vos messages et commentaires, Mike et Manuel.
Mike, les perçages que l'on aperçoit sont seulement fait sur les ponts pour l'instant.
Le contreplaqué de 2 mm était pré-percé. J'ai donc fait les trous dans le placage.
Il y a des pièces rapportées sur la fausse quille sous chaque perçage. C’est elles que je dois percer maintenant.
Comme tu dis, il est presque trop tard, en tout cas pour celui du milieu.
Je vais m'y atteler.

_________________
MartinPécheur59
Revenir en haut Aller en bas
ghostidem2003
Maître
Maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Lun 23 Mai 2016, 21:22

bonsoir
pour info "tardive" désolé, j'ai préparé personnellement ces perçages avant de coller les ponts.



j'ai laissé un peu de jeu pour pouvoir bien ajuster ensuite les ponts au collage.



et le jeu qu'il y aura sera caché par l'anneau en bas de mat. désolé le nom précis ne me vient pas. et pour finir j'ai rajouté le cassis rectangulaire pour pouvoir y fixer des pitons qui serviront ensuite pour les poulies des vergues.



mais ce n'est que ma méthode en espérant qu'elle t’amène une solution parmi tant d'autres.
en tout cas il avance très bien ce HMS. tu y fait un travail vraiment soigné.
amitié
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup.
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Mer 25 Mai 2016, 06:42

Merci Rafael pour tes conseils fort bien illustrés, comme d'habitude.

_________________
MartinPécheur59
Revenir en haut Aller en bas
ghostidem2003
Maître
Maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Ven 17 Juin 2016, 23:53

Bonsoir
Après un très prometteur démarrage, plus de nouvelles de ton HMS ... Manque de temps à lui consacrer ou problème de construction ?
J’espère le retrouver très bientôt.amitiés
rafael
ps : merci pour ton petit mot.

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup.
Revenir en haut Aller en bas
MartinPécheur59
Matelot
Matelot
avatar

Localisation : Crespin (Nord)

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Sam 18 Juin 2016, 07:37

Bonjour Rafael,

Oui, je manque un peu de temps en ce moment. Je suis pas mal occupé au travail (bcp d'heures sup) et les week-ends sont trop courts et bien remplis également par des travaux divers. Cela ne m'empêche pas de consulter le forum pour voir l'avancement des autres membres.
J'ai quand même fait quelques tests de cintrage. J'ai essayé au fer à souder, sec et humide. C'est pas terrible... Je suis tenté de refendre les baguettes en 2, ce qui fait que les bordées auront une hauteur max de 3 mm. Ce sera plus facile de leur donner une forme, par contre, pour effiler du 3 mm, ça va poser d’autres problèmes, sûrement.
Bref, je dois continuer mes tests (dès que j'ai 5 mn de libre😊)
À bientôt.

_________________
MartinPécheur59
Revenir en haut Aller en bas
ghostidem2003
Maître
Maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le HMS Victory de Constructo au 1/94    Mar 21 Juin 2016, 19:21

Bonsoir

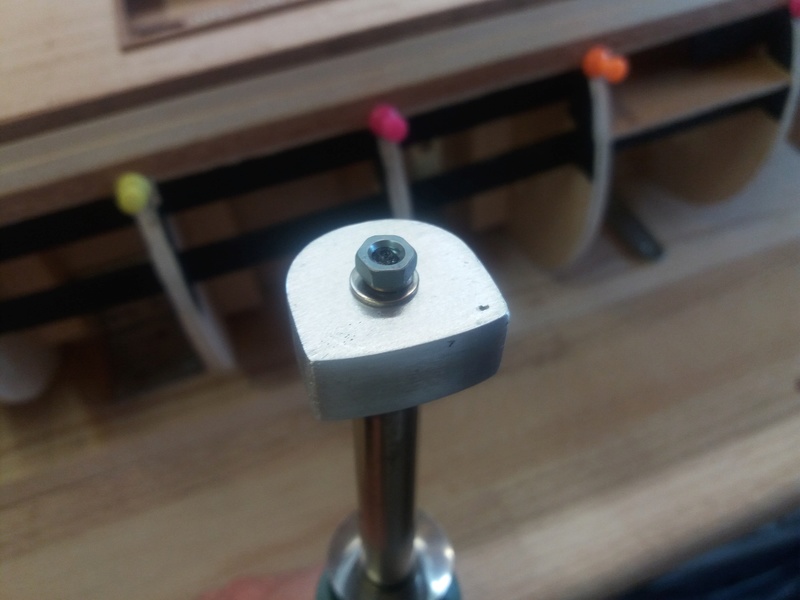

 une idée peut être pour tes lames ...



c'est une pince Mantua, je crois bien, qui trainait dans un carton. j'avais fait l'achat pour le népo et je ne m'en suis jamais servi. aujourd'hui elle m'est bien utile pour ce premier bordage avec les lames en balsa de 2 x 6 mm. en quelques secondes la lame est courbé sans avoir besoin de la tremper nulle part.je ne sais pas si cela fonctionnerait pour tes lames.
voilà si cela peu te donner une indication ...quand au lames, j'ai fait le choix de toutes les changer sur ce SOS. elles étaient en noyer. j'ai racheté tout le bois en poirier. mais bon, c'est un investissement supplémentaire qui a un certain cout. il a fallu l'accord de mad ...du coup ces lames en noyer dorment dans la boite du népo.
à bientôt
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Le HMS Victory de Constructo au 1/94

Revenir en haut Aller en bas

Le HMS Victory de Constructo au 1/94
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Victory at Sea (WWII)
» HMS VICTORY
» VICTORY
» Lunette ZEISS VICTORY HT
» Liberty Ship (les années de guerre)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
