MessageSujet: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Mer 16 Mar 2016, 12:01

Bonjour à tous.

J'ouvre un nouveau montage, celui du torpillage du paquebot Lusitania. Je l'avais commencé l'année dernière pour le centenaire de cette affaire, puis le temps est passé Rolling Eyes Cool. Bref je veux le terminer pour l'anniversaire de cette année.




Je ne vous ferai pas un pas à pas détaillé du montage, c'est un montage classique d'un navire au 1/350. Par contre je vais vous décrire la façon dont je représente la mer. J'ai vu que plusieurs d'entre vous vont réaliser ou réalise actuellement des dioramas, cela pourra peut-être vous aider.
Cette méthode, c'est la méthode du papier toilette et de la colle à bois, que beaucoup d'entre vous connaissent. J'aime bien cette méthode, on a le temps de travailler, cela ne sent pratiquement pas, le nettoyage des outils est facile, les matériaux de base ne sont pas onéreux, l'inconvénient c'est que l'on a pas l'effet de transparence de l'eau. Maintenant, je ne prétends utiliser la meilleure méthode, il y en a d'autres, enduit, plâtre, résine, mastique silicone… Chacun doit choisir sa méthode selon ses goûts et sa sensibilité.







_ Choisir une moulure, un tasseau, une plaque en bois ou autres matériaux pour réaliser le cadre ou le support
_ Prendre une plaque de polystyrène, à grosses boules ou extrudé, achat ou récup.
_ Faire le cadre avant de découper la plaque de polystyrène, (il m'est déjà arrivé de foirer l'équerrage d'un encadrement et du coup la plaque ne s'adaptait pas bien, il y avait des jours Rolling Eyes drunken)

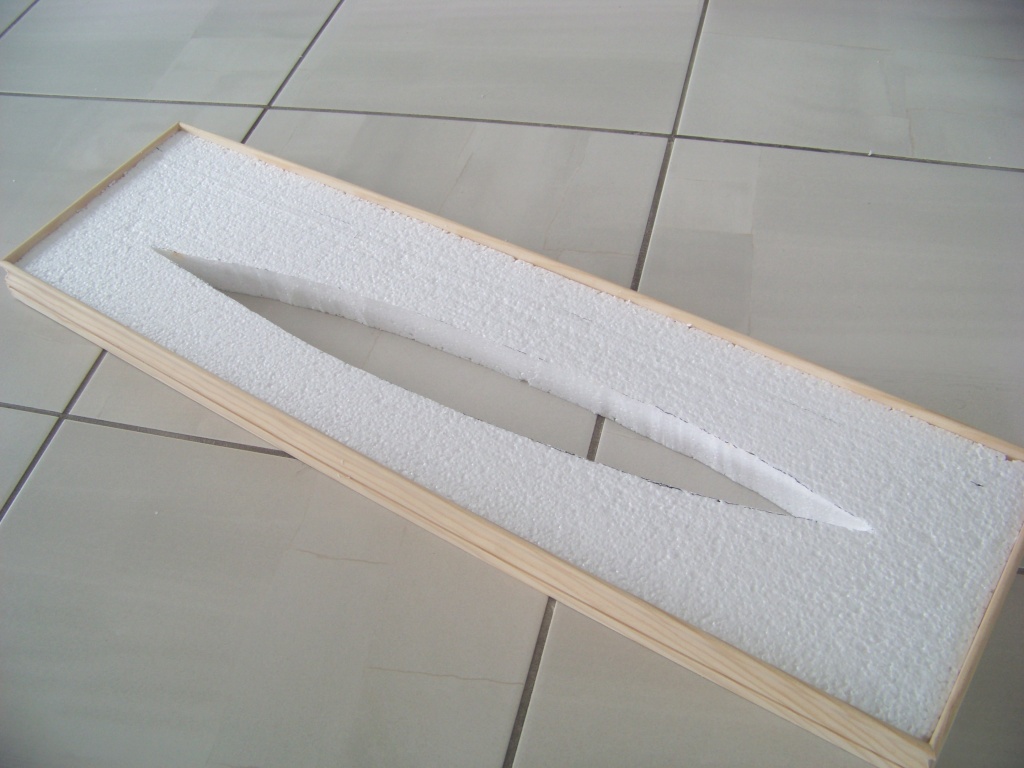

_ Découper la plaque, l'introduire dans le cadre, repérer l'avant de l'arrière car l'équerrage peut ne pas être parfait ( voir plus haut) Wink
_ Tracer la silhouette du navire, découper et ajuster la maquette. Toujours faire les essais de mise en place avec la plaque dans le cadre, car la maquette a tendance à «pousser« le polystyrène qui est souple, pour se mettre en place et donc il se peut que l'ensemble plaque maquette ne rentre plus dans le cadre.



_ Essayez de faire tous ces ajustements avant d'avoir mis trop de détails, surtout avant la pose des rambardes car il faut pousser sur la coque pour la mettre dans ses lignes d'eau. Bien sûr cela est beaucoup moins problématique avec les maquettes en « water line » c'est à dire sans les œuvres vives.




Voilà pour l'instant, il y a encore beaucoup à faire, vernir le cadre, plein de retouches de peinture, des accessoires à poser, la photo-découpe, le vieillissement et la mer à réaliser. Je compléterai ce pas à pas de l'eau au fur et à mesure de l'avancement du montage.
Le plus difficile et le gros défi sera de réaliser une gerbe de torpille qui soit crédible.



N'hésitez pas à poser des questions si cela ne vous paraît pas très clair.
A+, PLEF.
Revenir en haut Aller en bas
jerome v
Vice-Amiral
Vice-Amiral


Localisation : Doudeauville

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Mer 16 Mar 2016, 12:19

Ouhhh je m'installe, ça promet d'être fabuleux, ton Lusitania est très reussi Shocked

_________________
Bien cordialement. Jérôme. cheers
Revenir en haut Aller en bas
Pollux
Second Maître
Second Maître


Localisation : Midi Pyrénées
Navire préféré : Yamashiro

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Mer 16 Mar 2016, 14:31

A ce stade là, c'était dommage de ne pas le finir ce diorama...
Vivement la suite... tongue
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire


Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Mer 16 Mar 2016, 16:33

Le bonjour te va,
superbe montage pour la gerbe d'eau il y a une idée à développer ici :

http://www.laroyale-modelisme.net/t10039-gerbes-d-eau-apres-impact-de-balle-ou-d-obus

_________________
Revenir en haut Aller en bas
gavouot 06
Second Maître
Second Maître


Localisation : nice 06
Navire préféré : chébec indiscret

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Mer 16 Mar 2016, 17:14

J'attends la gerbe.
Amitiés
JPG
Revenir en haut Aller en bas
chris
Amiral
Amiral


Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Mer 16 Mar 2016, 18:33

Une belle bête en perspective, je me pose et j'attend la suite avec impatience  bounce drunken

_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
PLEF
Maistrancier
Maistrancier


Localisation : Les Landes
Navire préféré : Navires civils de préférence

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Mer 16 Mar 2016, 23:22

Merci L'Ancien pour le lien vers la reproduction d'une gerbe d'explosion en sac plastique, cela me parait un peu petit, mais je vais voir ce que je peux en faire. Pollux, je n'avais peint que la coque et quelques ponts il y a un an. Je m'y suis remis depuis un mois et demi, le dio sur les remorqueurs n'avance pas beaucoup, je pense que c'est parce que je les ai déjà monté et donc je n'ai pas le plaisir de découvrir la complexité d'un nouveau montage. J'espère finir le Lusitania pour fin avril car mon club est inscrit à l'expo du CAMPI à Crozon. Cela sera aussi presque le cent unième anniversaire de ce torpillage, le 7 mai 1915.
Par contre je viens de m'apercevoir que je me suis trompé de rubrique, j'aurais dû mettre ce nouveau montage dans : atelier des dioramas et non dans arsenal liners. Un sympathique modérateur pourra peut-être réparer mon erreur, merci d'avance.
A+, PLEF.
Revenir en haut Aller en bas
jerome v
Vice-Amiral
Vice-Amiral


Localisation : Doudeauville

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 17 Mar 2016, 06:04

Voila c'est fait Cool

_________________
Bien cordialement. Jérôme. cheers
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral


Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 17 Mar 2016, 08:19

Salut PLEF
bon courage pour la réalisation de ce dio
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
Revenir en haut Aller en bas
PLEF
Maistrancier
Maistrancier


Localisation : Les Landes
Navire préféré : Navires civils de préférence

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 17 Mar 2016, 09:05

Merci Jérôme et Laurent.
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire


Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 17 Mar 2016, 13:38

Le bonjour te va,
au lieu de anniversaire j'utiliserais plutôt le mot de commémoration, enfin c'est juste mon avis bla, bla, bla.

_________________
Revenir en haut Aller en bas
lionel45
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe


Localisation : Sens 89100
Navire préféré : Les IJN

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 17 Mar 2016, 19:44

Encore une montage qui va marquer le forum Very Happy je m'installe bonne réalisation à toi pour ce projet Wink
Revenir en haut Aller en bas
migou31
Maître
Maître


Localisation : Région Toulousaine
Navire préféré : Tous

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 17 Mar 2016, 21:25

Très beau démarrage, je vais suivre Very Happy
Jean
Revenir en haut Aller en bas
PLEF
Maistrancier
Maistrancier


Localisation : Les Landes
Navire préféré : Navires civils de préférence

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 17 Mar 2016, 21:54

Merci à tous.

Je pense en effet L'Ancien que la sémantique est importante et que commémoration serait plus juste, mais anniversaire est juste un synonyme.
A+, PLEF.
Revenir en haut Aller en bas
Lostiznaos
Second Maître
Second Maître


Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 17 Mar 2016, 21:59

Très intéressant comme idée, je vais suivre!
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire


Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Ven 18 Mar 2016, 13:38

PLEF a écrit:
Merci à tous.

Je pense en effet L'Ancien que la sémantique est importante et que commémoration serait plus juste, mais anniversaire est juste un synonyme.
A+, PLEF.


Le bonjour te va,
tu as totalement raison et je n'aurais pas du faire cette remarque.
Excuse moi, mais je suis un vieux loup des années révolues.


et comme j'ai écrit :


Ce que tu as lu c’est juste mon avis qui ne concerne que moi et quelques autres amis, et ce pour éviter tout conflit, bla, bla, bla…

_________________
Revenir en haut Aller en bas
NOVA73
Second Maître
Second Maître


Localisation : Proche Chambéry - Savoie
Navire préféré : Coques grises US, IJN, RUSSE, FRANCE

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Ven 18 Mar 2016, 21:15

Bonjour,

Voilà un sujet original et qui change de l'ordinaire, comme beaucoup de tes réalisations précédentes. Je vais suivre.

Le navire est déjà pas mal avancé et il est très beau.

Pour le Tuto de la mer. Je suis preneur. Il faut dire que la réalisation de la mer reste un grand mystère pour moi.

Si tu veux bien, nous faire des photos des pots de peintures utilisés et les valeurs des mélanges. Ce serais super sympathique. J'ai énormément de difficulté dans le choix de la bonne nuance.

En tout les cas, merci pour ce tuto et courage pour la suite.

Seras-tu présent lors du prochain Maquettexpo ?

Se sera un plaisir de te revoir.

Amicalement.
Alain.
Revenir en haut Aller en bas
DAGORNSON
Vice-Amiral
Vice-Amiral


Localisation : Hautes-Alpes
Navire préféré : Cuirassé - Porte-avions

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Sam 19 Mar 2016, 16:31

Bonjour à tous,
Super idée!, j'adore, j'espère également te voir à maquettexpo, car je suis sûr que ça va être une belle réussite ce dio, vivement la suite,
Bravo Plef cheers
Christian

_________________

Mon site Internet : http://www.navires-maquettes.com/
Revenir en haut Aller en bas
chris33
Second Maître
Second Maître


Localisation : bordeaux
Navire préféré : tous les Cuirassé et croisseur

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Sam 19 Mar 2016, 17:27

hello
très  belle idée de dio  Very Happy je m'installe
Revenir en haut Aller en bas
http://chris331.e-monsite.com/
Invité
Invité



MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Sam 19 Mar 2016, 21:02

Bonsoir Plef, je viens de m'apercevoir que comme un mauvais que je suis, je n'ai pas fait la bonne manip à la première lecture de ton sujet  Embarassed
Je trouve ton idée de dio très intéressante, parce que sortant des sentiers battus et rebattus et s'il reste une p'tite place, je m'installe pour la suite.
Je suppose que tu sais que les historiens modernes s'accordent maintenant pour admettre que la mauvaise torpille de second ordre du soum allemand n'était sans doute pas la seule raison du naufrage, une seconde explosion, mais intérieure au Lusitania ayant largement participé à ce résultat !
Revenir en haut Aller en bas
Castor
Aspirant
Aspirant


Localisation : Sigean
Navire préféré : Une préférence pour les navires militaires et marchands de la seconde guerre.

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Dim 20 Mar 2016, 09:16

Je sens que je vais me régaler à suivre le montage de ce dio.
Revenir en haut Aller en bas
Nicolas42
Second Maître
Second Maître


Localisation : 42450 Sury Le Comtal
Navire préféré : Les maquettes navigantes (voiliers et chalutiers)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Dim 20 Mar 2016, 16:05

Bonjour,

Un thème peu vu et pour la technique de réalisation de la mer, je vais suivre ce post
Revenir en haut Aller en bas
PLEF
Maistrancier
Maistrancier


Localisation : Les Landes
Navire préféré : Navires civils de préférence

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 24 Mar 2016, 12:59

Bonjour à tous.

Pas de problème L'Ancien, je pense que c'est toi qui est plus dans le vrai, commémoration est plus juste. Wink
Alain, je vais faire mon possible pour indiquer la méthode que j'utilise.
Je serai présent à Maquettexpo 2016, en 2015 un ami m'avais hébergé sur son stand, mais cette année mon club est inscrit et nous serons plusieurs dans des disciplines différentes, nous aurons donc le plaisir de nous rencontrer.
Renard Creusois Wink Laughing, j'ai lu beaucoup sur ce torpillage et effectivement, les témoins parlent de deux explosions, soit l'inflammation soudaine de la poussière de charbon, décollée des parois des soutes qui étaient vides en fin de voyage par l'explosion de la torpille, une sorte de coup de grisou, soit l'explosion d'une chaudière, soit l'explosion de munitions qui auraient été transportées. On ne saura sans doute jamais vraiment ce qui à provoqué un naufrage aussi rapide, environ 20 minutes et fait quand même 1198 victimes.
Merci pour vos commentaires, je pense qu'il va falloir plus d'un canapé.

Suite de ce petit pas à pas sur la représentation de la mer, voici quelques photos.

_ Important avant de commencer, utilisez une vieille toile cirée ou quelque chose d'analogue car cela va forcément couler et c'est facile de passer un coup d'éponge pour nettoyer.
_ Prendre de la colle blanche, à bois, à reliure… De préférence à prise lente ou normal surtout si on débute, la diluer suffisamment pour qu'elle soit liquide et facile à étendre.
_ Badigeonner la plaque, poser une bande de papier Q, tapoter avec les doigts pour imprégner le papier, rajouter de la colle au pinceau, continuer ainsi : badigeon de colle, pose d'une bande de papier, badigeon, bande de papier en imprégnant de colle etc. Il faut croiser les bandes, longitudinalement, transversalement.
Si la bande de papier déborde dans l'emplacement réservé au navire, il suffit de tirer/déchirer le papier, cela vient facilement quand il est encollé.





Vous pouvez constater dans un premier temps que cela ne ressemble pas vraiment à une mer structurée, le but est d'avoir suffisamment de cette "pâte" avec laquelle on va pouvoir donner des formes. J'ai un peu écrasé le polystyrène pour donner un peu de relief.







Sur les trois précédentes photos, j'ai, à l'aide du pinceau, façonné des vagues dans cette "pâte", la taille est à adapter bien sûr en fonction de l'échelle de la maquette.

_ Il faut croiser au moins cinq à six couches pour avoir assez de cette "pâte" à papier et pouvoir façonner des vagues. Sinon il n'y a pas assez d'épaisseur pour faire du "relief". Si vous voulez faire des vagues plus importantes il faudra creuser un peu la plaque et croiser plus de bandes de papier.
_ Laisser sécher deux à trois jours selon l'épaisseur de la «pâte», cela va aussi jaunir un peu. En général je refais du mélange colle/papier pour façonner la vague d'étrave et les remous arrières. Il est toujours possible d'en rajouter après, même quand c'est sec et même quand c'est peint, à la condition de peindre les rajouts, car cela va jaunir genre jaune pissou pas beau. Cool Smile
C'est tout pour cette fois, maintenant il faut laisser sécher. Il peut y avoir un certain retrait, longitudinalement surtout si la plaque est fine, cela peut donner un effet de houle longue. Prochaine étape, la peinture.
Des questions, des interrogations ? Pas de problème le bureau d'étude essaye de répondre dans les plus brefs délais ! Wink Very Happy

Quelques photos aussi de l'avancement du paquebot, les parties que je considère pour moi les plus chiantes délicates arrivent, c'est à dire le gréement Cool .







Il y a encore du boulot, vieillissement des parties hautes et des œuvres vives, quelques rambardes à poser, des retouches de peintures, plus différents détails. J'ai laissé vide l'emplacement de deux chaloupes car je ne sais pas encore comment tout cela va être aménagé. Avez-vous remarqué qu'il y a déjà deux passagères, une dame et une gamine ? Certains étaient vraiment pressés de partir ! Rolling Eyes
A+, PLEF.


Dernière édition par PLEF le Jeu 24 Mar 2016, 13:06, édité 1 fois
Revenir en haut Aller en bas
PLEF
Maistrancier
Maistrancier


Localisation : Les Landes
Navire préféré : Navires civils de préférence

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 24 Mar 2016, 13:05

Bon, petit problème d'affichage, pourtant dans la prévisualisation les photos sont présentes, je vais essayer de régler cela !
Revenir en haut Aller en bas
PLEF
Maistrancier
Maistrancier


Localisation : Les Landes
Navire préféré : Navires civils de préférence

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo   Jeu 24 Mar 2016, 13:11

Bon toujours rien, je vais me déconnecter, allez aux poulaines, boire un petit coup de tafia et je m'y remets. Cool Rolling Eyes Very Happy
A+, PLEF.
Revenir en haut Aller en bas

Diorama du torpillage du RMS Lusitania 1/350 Gunze Sangyo
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 5Aller à la page : 1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Les premiers pas de mon nouveau diorama au 1/50.
» Construction d'un diorama : une route de campagne. C'est fini.
» DIORAMA épave de HALFTRACK (1/35 SCRATCH) ( terminé le 10/01/2014)
» [diorama 1/35] La FLAK sur une route de campagne...
» 88mm Gun Flak 37 - [TAMIYA 1:35] - 10/03/09 - mise en place et Diorama...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
