MessageSujet: HMS VICTORY de chez Constructo au 1/94e   Mar 16 Fév 2016, 17:08

Bonsoir à tous,

Et voilà je suis reparti pour un petit bout de chemin sur ma nouvelle maquette Le H.M.S. Victory de chez Constructo.

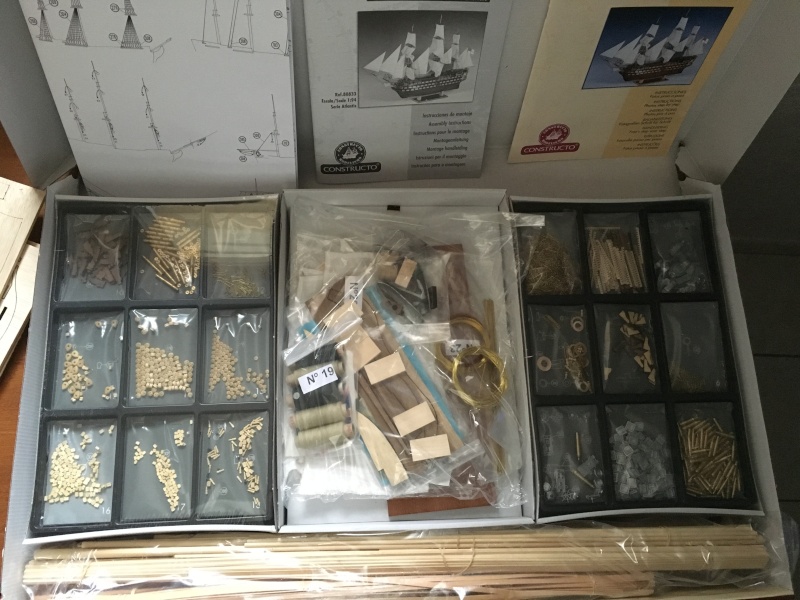

En ouvrant la boite je me suis vite aperçu qu'il y avait une sacré différence avec mon 1° kit de chez Billings Boat. Là tout est bien rangé, toutes les pièces sont correctement identifiées et il y a de la documentation et des plans pour mener à bien cette réalisation :





En commençant, je me suis aussi rendu compte que ce n'est pas du tout le même genre de construction car il va falloir que j'apprenne un peu plus à travailler le bois mais je suis tellement motivé que cela va le faire. Pour la peine je me suis installé une petite table de travail car le bureau sur lequel j'avais commencé est devenu trop petit car j'ai besoin de plus de matériel et d'outils.
Je vais essayé de faire partager cette nouvelle passion bien qu'elle ne remplacera pas la plongée mais plutôt un complément et voici quelques premières photos :









Sur cette partie il faut un peu d'attention pour bien positionner la courbe 30 en suivant l'inclinaison de la fausse quille.



Une fois de plus j'aurais besoin d'un coup de main pour redresser cette photo.

je continue mon chantier et vous ferais parvenir d'autres photos.

A bientôt.

Maiali moins novice qu'à ses débuts.
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Mar 16 Fév 2016, 17:17

Le bonjour te va,
tu fais cela sans chantier en danseuse ! Tu es gonflé pour un bateau de ce type !

Même si c'est pour un cotre les principes sont les mêmes.
Tu devrais acheter le victory par mac kay.

le bonjour te va,
de toute façon quelque soit les explications du mode d'emploi c'est dans l'ordre :
Le chantier.
La quille.
Les couples poncés et ajustés selon ceci :


la pose des bordés avec réglages comme ceci :



Le tartinage à la colle blanche et (avec sciure) grassement.
Le pont.
Etc.. et la suite et le détail ici !
http://www.laroyale-modelisme.net/t8442-principe-de-construction-d-un-voilier-genre-renard-ou-autre


_________________
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Mar 16 Fév 2016, 18:42

salut maiali
bon courage pour la réalisation de ce Victory
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
le blog de mon club : http://maq2g.pagesperso-orange.fr/
Revenir en haut Aller en bas
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Mar 16 Fév 2016, 19:50

Bonsoir l'Ancien,

Je viens de découvrir ta réponse mais malheureusement je n'ai pas saisi tes propos car jusqu'à présent j'ai scrupuleusement suivi la notice de montage et j'ai fais attention dans le montage des couples comme ton dessin.
Les photos jointes donnent un mauvais rendu (illusion d'optique) de l'assemblage des couples sur la quille. Mais effectivement je devrais faire des ajustements lors de la mise en place des bordés.

Merci.

Maiali.
Revenir en haut Aller en bas
Steckmeyer
Maistrancier
Maistrancier
avatar

Localisation : 14130 Saint-Gatien des Bois
Navire préféré : HMS Victory (1765)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Mar 16 Fév 2016, 23:11

Bonjour Maiali,

Nous sommes plusieurs à construire ou à avoir construit le Victory. Tu es sur le bon site. Tu as la chance de disposer d'une masse d'informations et de conseils. Profites-en !
Ce que l'Ancien te dit c'est de faire attention à ce que la structure de ta maquette ne se vrille pas. La notice de montage ne dit pas tout. Le CTP est traître s'il n'est pas contraint.
Amicalement.
Jean-Claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)
Revenir en haut Aller en bas
http://site-jcs.blogspot.fr/
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Ven 19 Fév 2016, 13:30

Bonjour,
Merci Jean-Claude de ton intervention et effectivement je suis allé voir la réalisation de ton Victory :
MAGNIFIQUE.
j'ai pas mal avancé sur la pose des virures de bordé et je souhaiterais quelles sont les types de pate à bois que je pourrais utiliser pour boucher les quelques trous.
Lors de ma 1°maquette j'avais utilisé chnelli spachtel de modellbau très bon produit mais qui ne respecte pas la couleur du bois. Ou alors je vernirais dans les différents tons de bois et là encore quel type de vernis faut-il utiliser?

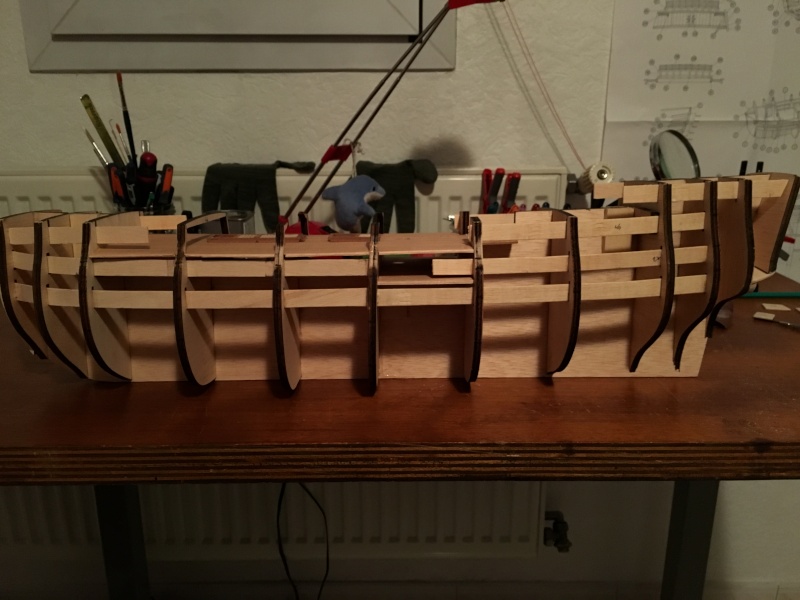

une idée du rendu des 1eres virures :



Revenir en haut Aller en bas
lionel45
Lieutenant de Vaisseau
Lieutenant de Vaisseau
avatar

Localisation : Gien 45500
Navire préféré : Les IJN et la DKM

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Sam 20 Fév 2016, 08:01

Bon courage pour la suite mon cher maiali c'est un super bateau Wink

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Sam 20 Fév 2016, 18:32

le bonjour te va,
beau travail, en principe on enlève les traces de laser car cela colle mal.

_________________
Revenir en haut Aller en bas
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Sam 20 Fév 2016, 20:54

Bonsoir L'ancien,

Merci du conseil, je vais de ce pas poncer et enlever toutes les traces de laser. Et à propos aurais-tu des conseils pour des noms de pates à joint qui ne dénaturent pas trop les couleurs du bois et si le vernis est spécial pour les maquettes.

Merci.
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Sam 20 Fév 2016, 21:02

Plusieurs remarques:
- Attention à ne pas oublier le brochetage des bordés, sinon tu vas avoir des soucis par la suite
- Comment ce fait-il qu'il n'y a pas le même nombre de bordés claires et foncés quand tu alternes ?
- Attention: en général, on alterne entre le haut du navire et la fausse quille pour la pose des bordés
- Tu n'as pas fait de chantier, il aurait donc au minimum été judicieux de commencer par placer 1 ou 2 bordés côté fausse quille pour éviter le vrillage de celle-ci
- Ne pas se précipiter lors de la pose des bordés, car il faut bien les ajuster les unes par rapport aux autres pour limiter le travail à faire pour la finition
- A première vue, tu as oublié de chanfreiner tes couples pour ajuster la pose des bordés
- Des trous dans les couples et la fausse quille aurait été utile pour équilibrer l'hygrométrie dans la coque une fois finie

Bonne continuation !
Ronan
Revenir en haut Aller en bas
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Dim 21 Fév 2016, 09:53

Bonjour Ronan,


Merci pour tes remarques car elles vont me permettre d'avancer plus sereinement et surtout je comprends pourquoi je transpire autant sur le montage des virures et je vais répondre point par point :

- je sais ce que veut dire maintenant brocheter des bordés ... et de ce fait je saisis pourquoi elles ont autant de contraintes en les positionnant je vais le faire car cela me facilitera le montage des dernières mais malheureusement celles qui sont posées le resteront et je vais modifier le sens de montage des dernières pour me simplifier le travail
- j'ai monté les bordés alternativement exactement comme sur la photo 24 du plan joint
- merci pour l'info mais je pensais qu'il fallait le faire juste de chaque coté en descendant mais après ma photo j'avais commencé à le faire et j'ai vérifié : pas de vrillage
- j'ai fait un chantier mais j'avoue trouver plus facile et plus commode de travailler sans, je m'en servirai pour la suite
- oups! je ne le savais pas ... je note qu'effectivement le montage est d'autant plus facile : tant pis je poncerai ...
- j'ai prévu ces trous et ils vont être faits.

Merci de tes conseils cela prouve ton intérêt à voir une belle réalisation et elles vont me permettre de m'améliorer.

Maiali.
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Dim 21 Fév 2016, 10:51

- Pour le brochetage, le lien donné par l'ancien plus haut explique comment procéder. N'hésites pas à poser des questions si des choses ne sont pas claires.
-> Les bordés foncés doivent être en sapelly, un bois qui est dur à déformer. Du coup, il te faudra peut être les tremper longtemps dans l'eau ou l'alcool à brûler avant de t'attaquer à leur pose.

- Pour corriger la pose,tu peux toujours poncer/chanfreiner tes couples avant la suite
- Pour les dernières bordés posés, si cela ne s'ajuste pas bien à l'avant, surtout avec les suivantes que tu vas brocheter, tu peux toujours en enlever quelques unes avec de l'alcool à brûler (c'est plutôt efficace avec la colle blanche) et refaire cette partie.
-> Regarde bien l'ajustement à l'avant et la courbure que tu dois donner à ta coque, sinon tu vas avoir des surprises
-> Sais-tu comment tu vas négocier l'arrière avec tes bordés ?

Autre point: Attention, le plan chez constructo s'éloigne grandement de la procédure à suivre pour avoir un montage propre !
Il faut plutôt suivre ce que tu trouves sur ce forum et poser pleins de questions.

Je suis moi même en train de construire La Flore de chez Constructo, j'ai suivi les instructions du fasicule de Constructo avant de trouver ce forum et maintenant je me base uniquement avec les idées que je trouve sur La royale.

Ronan
Revenir en haut Aller en bas
Steckmeyer
Maistrancier
Maistrancier
avatar

Localisation : 14130 Saint-Gatien des Bois
Navire préféré : HMS Victory (1765)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Dim 21 Fév 2016, 12:42

Bonjour Maiali,

Les conseils de Ronan sont fort judicieux. Avant de te lancer essaie de rassembler le maximum d'infos en visionnant le forum ou en posant les questions.
En ce qui concerne la pâte à bois, je n'en utilise quasiment pas. Je crains qu'il soit difficile de cirer/teinter/vernir la pâte à bois sans que cela se voit. J'ai utilisé un peu de pâte à la jonction des bouteilles et de la muraille sachant que ces surfaces seront peintes. La pâte que j'ai utilisée : "colours" ce chez ramacasto !

Amicalement.
Jean-Claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)
Revenir en haut Aller en bas
http://site-jcs.blogspot.fr/
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Mer 02 Mar 2016, 20:46

Bonsoir tous les passionnés,

2 semaines de travail acharné  pour la pose des virures : je me suis servi de toutes vos idées, suggestions et infos trouvées ça et là.
Je me suis fabriqué un petit support pour cintrer les virures après les avoir tremper dans la bouilloire de ma femme (à presque son insu) :



Pour le brochetage, j'ai juste pris 2 cornières que j'ai serré dans l'étau et j'ai raboté le surplus en ayant bien calculé selon la méthode l'excédant à enlever et j'avoue que la pose est d'autant plus facile car le bois des bordés est dur comme du chien...

le résultat est pas mal et je vais me servir de la méthode de L'Ancien (colle et sciure) pour boucher les quelques trous et défauts :



Je ne sais pas si je vais le laisser couleur bois car j'ai trouvé des photos avec l'entourage des sabords jaune et des bandes noires et je trouve le rendu très beau.

A bientôt et merci de vos remarques qui me permettent d'avancer dans ma réalisation
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Mer 02 Mar 2016, 20:58

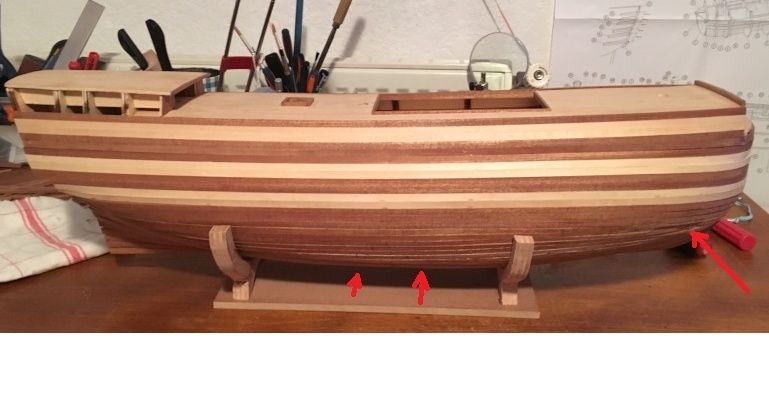

Attention, il semblerait que tu es un trou à l'avant.

Au milieu, tu dois avoir plus ou moins un effet d'escalier, car il semblerait au vu de la photo que les bordés ne soient pas parfaitement alignées les unes par rapport aux autres.

Ajoutes d'autres photos de l'avant, de l'arrière et rapprochées pour voir le détail de la coque !

Ronan
Revenir en haut Aller en bas
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Jeu 03 Mar 2016, 07:11

bonjour,

En effet il y a un effet d'escalier que je vais faire disparaître au ponçage et la déformation à l'avant a été comblée à la sciure et colle blanche.

merci.
Revenir en haut Aller en bas
bidibulle
Matelot
Matelot
avatar

Localisation : Avessac

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Jeu 03 Mar 2016, 16:51

Bonjour à toi, je construis tout comme toi le victory.
Tu avances bien.
Si je peux me permettre une remarque, les caillebotis doivent se terminer par un encadrement plein, ce qui veux dire que tes peignes de vaigres doivent encadrer ton caillebotis.
Remarque faite juste pour un soucis de réalisme.
Cependant très beau chantier et bon courage l ami.

_________________
Bon vent, bonne mer
Revenir en haut Aller en bas
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Jeu 03 Mar 2016, 21:04

Bonsoir,

merci, je suis en train de boucher les trous (sciure + colle blanche Speed Bond) qui apparaissent faisant suite à 2h00 de ponçage de la moitié de la coque et je galère un peu alors si l'ancien ou quelqu'un d'autre au courant de la méthode pouvait m'aider un peu il serait le bienvenu.

A bientôt.
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Ven 04 Mar 2016, 13:17

Le bonjour te va,
le mieux c'est de l'enduire selon la méthode satofer (et non bois) et de peindre...

_________________
Revenir en haut Aller en bas
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Ven 04 Mar 2016, 19:13

Bonsoir,

Quand tu dis satofer tu veux dire sintofer.

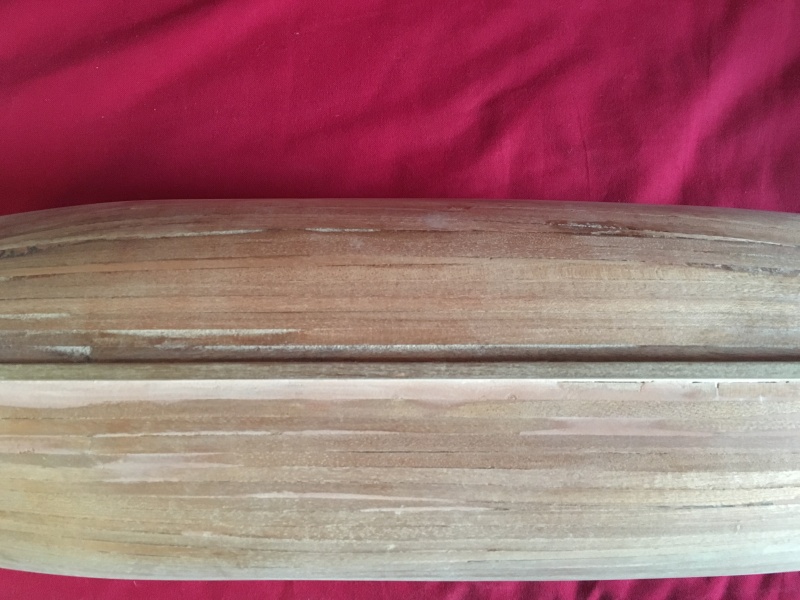

J'ai pris quelques photos du résultat après un 1° ponçage : c'est lisse mais on aperçoit les traces de colle et de sciure ...
Sinon le reste est somme toute pas trop mal réussi ...





Alors comme j'ai décidé de teindre la coque couleur acajou puis passer du fondur et peindre le haut en jaune et noir je vais faire comme sur ma 1° réalisation j'utiliserai chnelli spachtel de modellbau (super efficace sauf l'odeur) et je tacherai d'être encore plus vigilant si un jour j'entame un 3° navire...lors du montage des virures de bordé.

A+
Revenir en haut Aller en bas
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Lun 28 Mar 2016, 12:14

bonjour à tous,

Voilà bientôt 1 mois que je travaille sur ma coque et je suis assez satisfait du résultat vu comment les choses avaient débuté.
Quoiqu'il en soit je remercie "trucs et astuces" car faire un 1° ponçage avec des morceaux de verre est vraiment très efficace et puis j'ai fini au papier 800 et là c'est lisse comme la peau d'un bébé...
Bien évidemment j'ai dû boucher les quelques défauts avec de la pate à bois mais j'espère que vernis et fondur les feront disparaître.
Quelques photos :


Même si on aperçoit des "taches" voir des trous je peux assurer que tout est parfaitement lisse et plein.

Maintenant, j'aurais besoin d'un petit coup de main pour les sabords. Dans le kit je trouve que les explications sont assez légères sauf si j'ai raté quelque chose, alors je me suis fait patron sur lequel j'ai positionné tous les emplacements et je découperai, dans le bouchon en plastique, le plus précisément possible les dimensions exactes des sabords (que je dois trouver...) afin des les dimensionner au plus juste au niveau des emplacements pour la découpe. Seulement une question me taraude l'esprit :  le plan sur lequel j'ai dessiné les sabords est plat or la coque a un galbe ce qui normalement devrait les décaler du haut vers le bas alors comment faire???

Merci de m'aider sur le coup car c'est une étape très importante à ne surtout pas rater.

Une photo de mon gabarit :




Au vu des photos du Victory amarré dans un port en Angleterre que j'ai trouvées sur le net, je suis à la recherche du numéro du jaune dans la marque TAMYA avec laquelle j'ai fait ma 1° maquette qui se rapproche le plus de l'original.


Merci et à bientôt.



Maiali.
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Lun 28 Mar 2016, 13:32

le bonjour te va,
il n'y avait pas de gabarit livré avec la maquette ?
Sinon le travail est joliment réalisé à part les fenêtre des bouteilles les vitrage sont un peu de guigois, mais c'est juste mon avis......

_________________
Revenir en haut Aller en bas
Steckmeyer
Maistrancier
Maistrancier
avatar

Localisation : 14130 Saint-Gatien des Bois
Navire préféré : HMS Victory (1765)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Lun 28 Mar 2016, 19:53

Bonjour Maiali,


Jolie coque. Les galbes sont très harmonieux. C'est très réussi. Par contre côté bouteilles je pense que tu pourrais mieux faire, compte tenu de ce que tu as fait sur la coque !
Je doute que l'application du fondur et du vernis fasse disparaître les défauts/tâches. Fais un essai avant.
Pour les sabords, voici les dimensions (extraites de l'ouvrage de WzM) :



Tu dois pouvoir utiliser le gabarit que tu t'es fait puisque la muraille est relativement plane. Il faut faire attention au premier sabord du faux-pont et aux deux premiers de l'entrepont. Un moyen de vérifier que tu es bien calé : la distance entre deux sabords est quasiment la même.
Pour la peinture j'utilise MS4829 Yellow Ocre de Model Shipways Marine Colors, bien qu'elle me paraît un peu trop ocre.

Amicalement.
Jean-Claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)
Revenir en haut Aller en bas
http://site-jcs.blogspot.fr/
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Mer 30 Mar 2016, 12:55

Bonjour Jean Claude,

merci pour tes précieux conseils : le gabarit me permettra de positionner les sabords sur la coque et j'affinerai au plus juste leurs intervalles et la perpendicularité par rapport au pont en respectant ta consigne de distance.
c'est vrai que les bouteilles n'ont pas l'air terribles mais à y regarder de près tout est lisse et quand j'aurais peint en noir et mis les encadrements en jaune, je pense que le rendu ne seras pas trop mal.
merci pour l'info du montage des canons car chez constructo il y avait la même erreur.

A bientôt.

Maiali.
Revenir en haut Aller en bas
maiali
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e   Ven 15 Avr 2016, 18:49


Bonsoir,

Je viens de terminer les sabords coté tribord et cela n'a pas été sans mal.
Avant tout merci à l'ancien de son conseil, donné dans trucs et astuces pour décoller une baguette avec de l'alcool à bruler car cela fonctionne super bien. En effet j'ai dû décoller la dernière ceinture sous les abords inférieurs car je n'avais pas la distance nécessaire (comme sur le plan) afin de les implanter en ayant scrupuleusement respecté les consignes d'implantation de ces derniers.
Pour ce faire j'ai rajouté un renfort à l'avant pour avoir les bonnes cotes. Seulement voulant aller trop vite et ne comprenant pas d'où venait cette différence je me suis obstiné à implanter les sabords mais le rendu était vraiment mauvais et il y avait trop peu de distance avec ceux immédiatement supérieurs.
Alors pour tout rattraper j'ai bouché le haut du sabord avec un bout de baguette et fini avec de la pate à joint et de nouveau ponçage pour avoir un bon rendu de la coque.

Ah oui! j'oubliais j'ai implanté tous les sabords avec le plan car mon gabarit ne correspondait pas tout à fait à ma réalisation.

Quelques photos pour étayer mes propos :
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: HMS VICTORY de chez Constructo au 1/94e

Revenir en haut Aller en bas

HMS VICTORY de chez Constructo au 1/94e
Revenir en haut
Page 1 sur 5Aller à la page : 1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Petit passage chez Séphora : Craquage MUFE & UD
» Stage chez les éditions De Anima à aix
» Vos 15 meilleurs fards "neutres" chez MAC ?
» chez grono
» selle verte chez bébé allaité?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
