MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Sam 05 Déc 2015, 17:01

L'ancien a écrit:
Le bonjour te va pat,
si j'ai bien compris tu as publié un dessin venant de navi-truc, fait attention le patron nous a déjà fait un caca nerveux ! Il vaut mieux mettre des liens !
Pour les liens il n'y peut rien.

C'est un lien Smile
Ne t'inquiète pas pour le patron, ce n'est pas un mauvais bougre, mais il ne faut pas trop le chatouiller non plus Smile (normal quoi)
Son site est un incontournable du modélisme naval francophone ...

Pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
Guy33
Maistrancier
Maistrancier
avatar

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Sam 05 Déc 2015, 17:53

Batelier19, Tu va dire que je suis "boulet" mais pourquoi ta tige de commande est en torsadé en fait j'aime bien comprendre...
A l'aide de vous tous je suis maintenant riche d'informations, à moi de savoir les exploiter, encore merci à tous
Revenir en haut Aller en bas
batelier19
Premier maître
Premier maître


Localisation : Alsacien expatrié en Vendée
Navire préféré : Smit Rotterdam

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Sam 05 Déc 2015, 19:03

C'était un essai que j'avais fait pour voir s'il y avait plus de souplesse, mais comme j'étais pas convaincu je l'ai changé pour une tringle normale.
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Dim 06 Déc 2015, 13:08

L'ancien a écrit:
le bonjour te va,
c'est toi qui voit donc tu règles en vissant les chapes pas commode....
enfin ce que je dis ou rien .....

Le bonjour te va,
Au lieu de chape il fallait lire palans de servo.
présente excuses

_________________
Revenir en haut Aller en bas
Guy33
Maistrancier
Maistrancier
avatar

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Mer 09 Déc 2015, 17:28

Bonjour à tous,

Première étape franchie
Revenir en haut Aller en bas
Guy33
Maistrancier
Maistrancier
avatar

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Jeu 17 Déc 2015, 17:15

Bonsoir,

j'ai bien avancé sur la mise en place du propulseur arrière et je commence à fermer et couvrir les couples. Mais avant de trop limiter les accès, je souhaite définir et vérifier les emplacements à venir des différents équipements. Dans mes recherches j'ai trouvé cette suggestion d'équipement faite par "ACTion R/c electronic"



Pour autant je préfèrerais faire cet équipement avec du matériel commercialisé en France afin de m'assurer un minimum de cohérence et de maintenance éventuelle

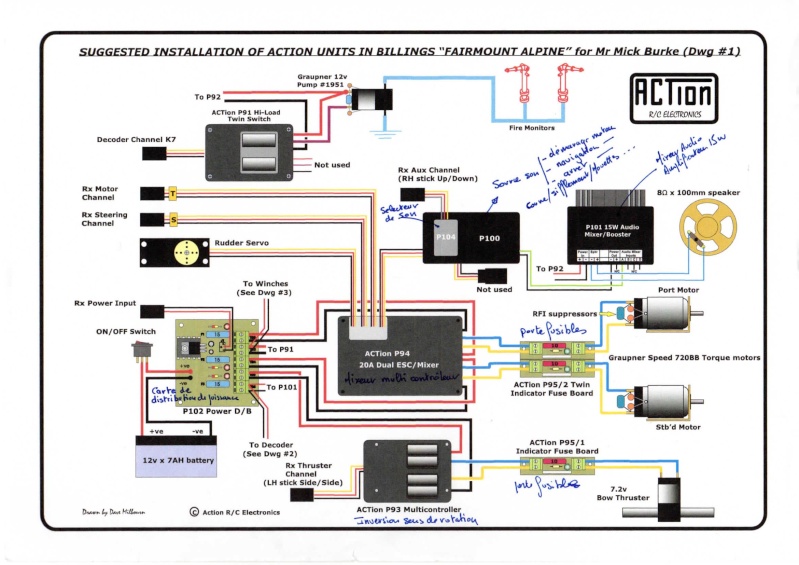

j'ai donc fait ce schéma (ne riez pas...soyez indulgent)



Aujourd'hui je possède les 2 propulseurs d'étrave, les 2 moteurs Graupner SPEED 600 8,4v et le servo HS-645MG Hitec.

Je vous livre à la correction ce schéma et suis ouvert à toutes critiques, suggestions, amendements...et je sens bien que ça ne va pas !! J'ai trouvé des réalisations exemplaires sur "La Royale"
b1b1ne avec son SMIT LONDO, christus57 et l'ABEILLE....

Merci à vous
Revenir en haut Aller en bas
batelier19
Premier maître
Premier maître


Localisation : Alsacien expatrié en Vendée
Navire préféré : Smit Rotterdam

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Jeu 17 Déc 2015, 18:18

Bonjour Guy

Je pense que ton schéma est bon mais est ce que je peux te poser une petite question concernant ton bruiteur, le son correspond à quel genre de moteur, les anciennes générations ou les actuelles??
Revenir en haut Aller en bas
Guy33
Maistrancier
Maistrancier
avatar

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Jeu 17 Déc 2015, 18:25

anciennes générations ou les actuelles??

je ne comprends pas la question, l'entrée du son sera sur base mp3 type moteur diesel
Revenir en haut Aller en bas
batelier19
Premier maître
Premier maître


Localisation : Alsacien expatrié en Vendée
Navire préféré : Smit Rotterdam

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Jeu 17 Déc 2015, 18:54






Revenir en haut Aller en bas
Guy33
Maistrancier
Maistrancier
avatar

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Jeu 17 Déc 2015, 19:28

Merci pour ces liens ...mais quand j'en serais à choisir ou à mixer des mp3 pour choisir et faire le bruitage, mon chantier sera bien avancé. Les 2 derniers sont plus en conformité avec l'objectif cherché.
Le premier est plus destiné aux voitures.
Sur La Royale j'avais trouvé ceci: une réalisation de "Capi"
http://www.youtube.com/watch?feature=player_detailpage&v=_mHu7i2dmX4#t=5

c'est surement ce que tu appelle ancienne génération, mais dans ce cas de figure la correspondance faite par "Capi" avec le modèle, est bien réussi.
https://www.youtube.com/watch?v=AH2rvtURux4
Revenir en haut Aller en bas
batelier19
Premier maître
Premier maître


Localisation : Alsacien expatrié en Vendée
Navire préféré : Smit Rotterdam

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Jeu 17 Déc 2015, 19:44

Le premier lien correspond à ce que j'appelle les anciennes générations et le deuxième c'est les nouvelles générations. Et avec ses derniers moteurs à 30m on entends juste un bourdonnement............
PS: la 3e vidéo correspond au pousseur sur lesquels j'ai bossé durant quelques années......
Revenir en haut Aller en bas
Guy33
Maistrancier
Maistrancier
avatar

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Jeu 17 Déc 2015, 19:54

Effectivement nous sommes d'accord que le 2ème lien est surement plus en conformité avec le Fairmount.
Je solliciterais ton oreille avertie et expérimentée dans cette phase de finition.
Dans ton "PS" (pousseur sur lesquels j'ai bossé durant quelques années......) dois je y entendre une note de nostalgie ?
Revenir en haut Aller en bas
batelier19
Premier maître
Premier maître


Localisation : Alsacien expatrié en Vendée
Navire préféré : Smit Rotterdam

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Jeu 17 Déc 2015, 20:42


Oui tu peux l'entendre, ça fait 5 ans que j'ai arrêté et je reconnais que cela me manque parfois.
Revenir en haut Aller en bas
Guy33
Maistrancier
Maistrancier
avatar

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Sam 19 Déc 2015, 11:04

Bonjour à tous,

Je suppose que certains d'entre vous ont déjà été confronté au problème du nombre de tour des moteurs, transformant nos bateaux de travail en hors bord!!!. Quelles options choisir alimenter en 6v ? + variateur. Choix des moteurs très limité aujourd'hui. La disparition de ROBBE est un problème!! Mon schéma posté jeudi est obsolete.
Compliqué aujourd'hui de trouver des produits compatibles ROBBE.
Depuis ça disparition il y a un vide comme pour les Multi-Switch
Revenir en haut Aller en bas
batelier19
Premier maître
Premier maître


Localisation : Alsacien expatrié en Vendée
Navire préféré : Smit Rotterdam

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Sam 19 Déc 2015, 13:32

Bonjour Guy

Perso sur aucune de mes maquettes je n'ai mis de réduction, je navigue juste en montant le manche de quelques crans afin de pouvoir garder une bonne réserve en cas secours
Par exemple le remorqueur ci dessous a comme moteur, un moteur de ventilo de R5 avec comme accus un 12V 17A qui me permet de naviguer durant 3 jours sans problème.

Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Sam 19 Déc 2015, 14:07

Bien le bonjour

pour le multi switch il y a des possibilite si tu es un peut bricoleur en electricitée

je peut te faire un schema ou deux

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Guy33
Maistrancier
Maistrancier
avatar

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Sam 19 Déc 2015, 14:20

Belle réalisation !!
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal
avatar

Localisation : Corse d'en bas

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Sam 19 Déc 2015, 17:56

Bonjour,

Plusieurs choses :

Le bruit/son :
sur les navires actuels, on n'entends plus rien, éventuellement une vibration sourde de fréquence basse, ou un sifflement quand les turbos sont chargé !

Les multiswitches :
Avec les radios actuelles, qui vont à 16 - 32 voies, cela devient inutile Smile

Les moteurs :
Le fait que l'on ne trouve plus de moteurs à charbons n'est pas du fait de la disparition de robbe ou graupner.
ce sont des moteurs avec de très mauvais rendements dans les conditions dans lesquelles on les fait travailler.
(cf. Darwin Smile )

D'autant plus dans le cas de ton bateau, qui peut demander de la puissance si tu veux jouer avec.

On en a un peu parlé sur la royale mais je ne retrouve pas les discussions.

Un peu de lecture :

http://forum-naval.star-ac.org/t2905-moteurs-brushless-adaptes-aux-bateaux?highlight=brushless
http://modelismenavalradioc.nouvellestar6.com/t12217-moteurs-brushed-ou-brushless?highlight=brushless

ça peut être rébarbatif, mais finalement on comprend Smile

Et pour ceux qui veulent absolument rester (ou utiliser leur stock de moteur) en brushed :
http://forum-naval.star-ac.org/t3611-variateur-hobbyking-pour-moteur-a-charbon?highlight=moteur

Bonne lecture !

Pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
Guy33
Maistrancier
Maistrancier
avatar

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Sam 19 Déc 2015, 19:49

Bonsoir,

Merci Patdxfr pour ce retour documenté et fort intéressant,

Bromure, j'ai effectivement connaissance de montage via servo, je trouve cela moins (propre)...je vais voir, merci.
Reste à faire un choix judicieux de l'émetteur et récepteur avec un maximum de voies
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal
avatar

Localisation : Corse d'en bas

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Dim 20 Déc 2015, 19:16

Pour ceux qui veulent en savoir plus sur les bruhless : pdf

Pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
BROMURE
Vice-Amiral
Vice-Amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: du Fairmount Alpine de Billing Boats, recherche de conseils   Dim 20 Déc 2015, 19:22

bien le bonsoir

je dois avoir quelque part un schema de sequenceur electronique trouve sur le net il y a un moment

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
