MessageSujet: moteurs elec   Mer 21 Oct 2015, 21:49

BONSOIR A TOUS
j ai un petit soucis,donc help !!!!!!
je suis sur le belem  qui doit naviguer..........normalement
c est le model 200 trois mats barque de chez soclaine
il attendait depuis 20ans dans sa boite
enfin assez de discours....
MON SOUCIS:il possede 2moteurs et ducoup 2 helices supra divergentes
il ne possede pas de variateur juste  6 piles de 1,5volts
etant une burne en electricité je pose donc cette question
comment branche t on ces 2moteurs?pour qu ils tournent chacun dans  leur sens
un petit shema serait le bienvenu
merci a tous
cheb
ps:comment reussi t on des enflechures?
Revenir en haut Aller en bas
Laguigne
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: moteurs elec   Jeu 22 Oct 2015, 08:33

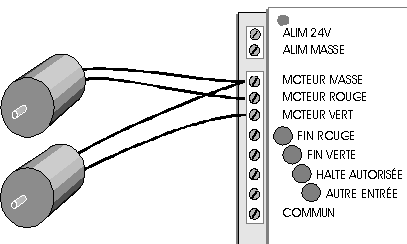

Bonjour, en fait c'est simple regarde ce schema
Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Jeu 22 Oct 2015, 10:08

bonjour,et merci pour ta réponse
je ne comprends pas ce qu est ce bornier a droite avec les vis
d aucuns disent qu il faut simplement inverser les fils sur un des 2moteurs .....EN FAISANT ATTENTION AU SENS DE ROTATION mais j ai peur que ca crame ...non?????? Crying or Very sad
Revenir en haut Aller en bas
Laguigne
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: moteurs elec   Jeu 22 Oct 2015, 11:45

Bonjour, c'est un schéma pris sur internet après pour le montage le bornier est inutile, en effet il faut inverser les fils lorsque tu branches tes moteurs de façon qu'il y en ai un qui tourne dans le sens horaire et l'autre anti-horaire, et il n'y a aucun risque que ça crame, fait tes essais avant soudure.
Revenir en haut Aller en bas
fabco
Second Maître
Second Maître
avatar

Localisation : amiens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: moteurs elec   Jeu 22 Oct 2015, 13:54

cette maquette sera-elle radiocommandée ?

si oui comment envisages-tu la commande des moteurs ?
Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 09:52

bonjour et merci pour l astuce laguigne
Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 10:01

bonjour falco
j ai ,sur un autre modèle(bireme) récupéré TOUT le systeme d une petite voiture radiocommansée
et l ai installée dans ma bireme
mais le souci c est que je nai pas beaucoup de portée et vitesse constante
j aimerai bien vous la montrer mais je n ai toujours pas compris comment inserer une photo
Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 10:03

falco/suite
j aimerai beaucoup d ailleur en savoir plus sur les radiocommandes et surtout comment tout cela fonctionne
merci
cheb
Revenir en haut Aller en bas
fabco
Second Maître
Second Maître
avatar

Localisation : amiens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 10:46

Si tu veux radio-commander ta maquette tu as besoin d'un ensemble au minimum de 2 voies.
Une voie te permet d'actionner le gouvernail à partir d'un servo-moteur + tringlerie.
L'autre voie un variateur de vitesse inverseur que tu connectes sur le moteur et l'accus de propulsion.

Ce n'est pas compliqué à faire.

Mais avant de faire une maquette navigante, il faut être sur que cela est faisable au niveau encombrement interne et poids total de la maquette.

Le belem est un voilier suivant sa grandeur il risque d'être instable à cause de la hauteur des mats donc du centre de graviter élevé.

En général sur les voiliers en modèle réduit, il y a une quille pour compenser.
Cette maquette n'est pas très grande et donc un poids certainement relativement faible.
Cela peut se calculer.
Il suffit de connaitre l'échelle et le tonnage du vraie.

A mon avis c'est surtout une maquette statique.
Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 12:18

au niveau du centre de gravité un peu de leste ( plom de pêche )suffira ......je pense!!!
echelle et tonnage du vrai .....aucune idée le mien est a l echelle 1/75 le poids je ne sais pas
la quille est une bonne idee
Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 12:49

ps: une quille amovible serai une bonne idée je vais réfléchir a ca

car sinon je ne peux plus l installer sur son presentoir
je cherche une telecommande qui porte jusqu a 50metres mais j y connais rien la dedans
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 13:16

Le bonjour te va,
tu lis mon message de bienvenue (mais tu l'as lu !) et il y a réponse à tes questions.

_________________
Revenir en haut Aller en bas
fabco
Second Maître
Second Maître
avatar

Localisation : amiens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 14:40

cheb a écrit:
ps: une quille amovible serai une bonne idée je vais réfléchir a ca

car sinon je ne peux plus l installer sur son presentoir
je cherche une telecommande qui porte jusqu a 50metres mais j y connais rien la dedans

les radios portent au moins tous à 500m donc pas de souci.
Ce n'est pas du jouet mais du matériel adapté au modélisme.
Une radio coute environ 50 euros sans le variateur et le servo de direction.
Revenir en haut Aller en bas
fabco
Second Maître
Second Maître
avatar

Localisation : amiens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 14:48

cheb a écrit:
au niveau du centre de gravité un peu de leste ( plom de pêche )suffira ......je pense!!!
echelle et tonnage du vrai .....aucune idée le mien est a l echelle 1/75 le poids je ne sais pas
la quille est une bonne idee

en cherchant on trouve facilement les caractéristiques de ce 3 mats
http://www.fondationbelem.com/le-trois-mats/caracteristiques

longueur hors tout 58m
largeur 8.80
tonnage 800 tonnes

soit au 1/75e
longueur 77cm
largeur 11cm
poids 1.89kg

cela va être très difficile de le rendre naviguant, voir impossible.

Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Ven 23 Oct 2015, 17:42

bonsoir merci pour le lien je connaissais pas
pour le belem .......on verra bien
en tout cas merci
cheb
Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Sam 24 Oct 2015, 15:35

BONJOUR
l ancien bahhhhhh désolé mais je n ai rien trouvé
peut etre suis je passé dessus sans faire gaffe
cheb
Revenir en haut Aller en bas
Nicolas42
Maître
Maître
avatar

Localisation : 42450 Sury Le Comtal
Navire préféré : Les maquettes navigantes (voiliers et chalutiers)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: moteurs elec   Lun 02 Nov 2015, 22:15

Bonsoir,
Pour faire naviguer ton BELEM au 1/75 il faut que l'essentiel du poids soit suffisamment bas pour que le couple de redressement soit efficace lors de la navigation.En effet, si ce n'est pas le cas au moindre souffle de vent il y a un risque de chavirage. No
Alors il vaut peut-être mieux que cette maquette reste statique.
Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Jeu 14 Jan 2016, 11:49

bonne année a tous
un peu de nouvelles du belem
il navigue tres bien a part en marche arriere la c pas le top
peu etre des soucis de gouvernail.....
il fonctionne avec trois cervos
1pour ce fameux gouvernail
1pour le variateur (maison)
1pour av et ar
le tout sur accus 7,4vDE 3000MAH
CE FUT UN PEU LA GALERE DE CACHER TOUT CA !!!!!
Revenir en haut Aller en bas
cheb
Matelot
Matelot


Localisation : basse normandie
Navire préféré : l indiscret

MessageSujet: Re: moteurs elec   Jeu 14 Jan 2016, 11:55

pour la stabilité
j ai resolu le problème avec 2iges de laiton ,amovibles fixées sous la quille ce qui me permet d equilibrer le bateau comme je le souhaite avec 2masselottes de plomb en bout de tige
voilà pour les nouvelles
a++++
Revenir en haut Aller en bas
Pelikan
Maître principal
Maître principal
avatar

Localisation : ANZIN
Navire préféré : tous

MessageSujet: Re: moteurs elec   Jeu 14 Jan 2016, 12:09

Je regarde ca...et tu vois bien qu'en se creusant un peu la tète on trouve..."comme a la Samaritaine lol!

Le Belem n'est pas fait pour etre rc,mais rien ne s'y oppose si: il faut avoir suffisamment de place pôur toutes les différentes commandes rc, et 2) mettre un lest amovible a ne mettre qu'en navig le plus bas possible sous la coque...

Tu as résolu tout ca je pense...alors bonne navigation !!
Smile
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: moteurs elec   Jeu 14 Jan 2016, 12:13

Bien le bonjour

si tu avais quelques photos ce serai top ( on aime beaucoup les photos) surtout ton système pour l'équilibrage

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
