Daniel the pirate a écrit:
Merci Laurent, tu peut pas avoir ce que ça fait que d'aller mieux.
Oh que si malheureusement pour moi
et bravo pour ton arrêt tabac
bonne suite
@+

_________________
US Constellation  Artesania Latina au 1/85 - Page 8 85_ven10 US Constellation  Artesania Latina au 1/85 - Page 8 Chouan11
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyDim 22 Mai 2016, 18:07

Je m'en doute bien, je disait ça pour le fun, enfin on se comprend.

Et comme j'ai pleins de retard, on vas en rattraper un peut.

Le double bordé:

 j'ai posé deux bordés de chaque bords a partir de la quille.

US Constellation  Artesania Latina au 1/85 - Page 8 188_do10

US Constellation  Artesania Latina au 1/85 - Page 8 189_do10

US Constellation  Artesania Latina au 1/85 - Page 8 190_do10

US Constellation  Artesania Latina au 1/85 - Page 8 191_do10

US Constellation  Artesania Latina au 1/85 - Page 8 192_do10

US Constellation  Artesania Latina au 1/85 - Page 8 193_do10

US Constellation  Artesania Latina au 1/85 - Page 8 194_do10

Mais pour finir, j'ai préféré arrêter en attendant d'en savoir plus et je me suis attaqué aux boites a boulets.

US Constellation  Artesania Latina au 1/85 - Page 8 195_po10

voila les quelques bricoles que j'ai faites ces dernier temps.

Collé les ponts, les gouttières, les parcs a boulets et quelques autres bricoles.

US Constellation  Artesania Latina au 1/85 - Page 8 196_po10

US Constellation  Artesania Latina au 1/85 - Page 8 197_po10

US Constellation  Artesania Latina au 1/85 - Page 8 198_po10

US Constellation  Artesania Latina au 1/85 - Page 8 199_po10


 j'ai finis la pose des gouttières, posé les murailles et bouché pleins de trous
et voila ce que ça donne.


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 200_mu10

US Constellation  Artesania Latina au 1/85 - Page 8 201_mu10

US Constellation  Artesania Latina au 1/85 - Page 8 202_mu10


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 204_mu10

US Constellation  Artesania Latina au 1/85 - Page 8 205_mu10

US Constellation  Artesania Latina au 1/85 - Page 8 206_mu10

US Constellation  Artesania Latina au 1/85 - Page 8 207_mu10

Bon ben ça commence a ressembler a un vaisseau cette affaire la et demain y a plein de ponçage en perspective.


Quelques images de mes balbutiements sur le double bordage de mon fier vaisseau, ben c'est pas simple.

US Constellation  Artesania Latina au 1/85 - Page 8 208_do10

US Constellation  Artesania Latina au 1/85 - Page 8 210_do10

US Constellation  Artesania Latina au 1/85 - Page 8 209_do10


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 211_do10

US Constellation  Artesania Latina au 1/85 - Page 8 212_do10

Tout a l'heure je vous montrerait comment je fait. US Constellation  Artesania Latina au 1/85 - Page 8 3133839392

oila comment que je fait:

En premier, je présente a blanc un bordé tel qu'il doit être placé.

US Constellation  Artesania Latina au 1/85 - Page 8 213_do10

US Constellation  Artesania Latina au 1/85 - Page 8 214_do10

Je trace au crayon l'emplacement du bordé a venir ce qui me donne la taille du brochetage a venir

US Constellation  Artesania Latina au 1/85 - Page 8 215_do10

US Constellation  Artesania Latina au 1/85 - Page 8 215_do11

Ensuite je taille des sections de bordés de 100 mm de long, le trait sur la carène me permet d'assurer le décalage par rapport a la ligne de bordé supérieure.

US Constellation  Artesania Latina au 1/85 - Page 8 216_do10

Et je n'ai plus qu'a poser mes sections de bordé en respectant mon tracé.

US Constellation  Artesania Latina au 1/85 - Page 8 217_do10

Pour couper mes brochettes, je me suis inspiré de la technique que m'a donné Dan 1300 ( US Constellation  Artesania Latina au 1/85 - Page 8 1544683251  a lui)

US Constellation  Artesania Latina au 1/85 - Page 8 218_do10

Et il n'y a plus qu'a coller.

US Constellation  Artesania Latina au 1/85 - Page 8 219_do10

US Constellation  Artesania Latina au 1/85 - Page 8 220_do10



US Constellation  Artesania Latina au 1/85 - Page 8 221_do11


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 222_do11


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 223_do11

US Constellation  Artesania Latina au 1/85 - Page 8 224_do11

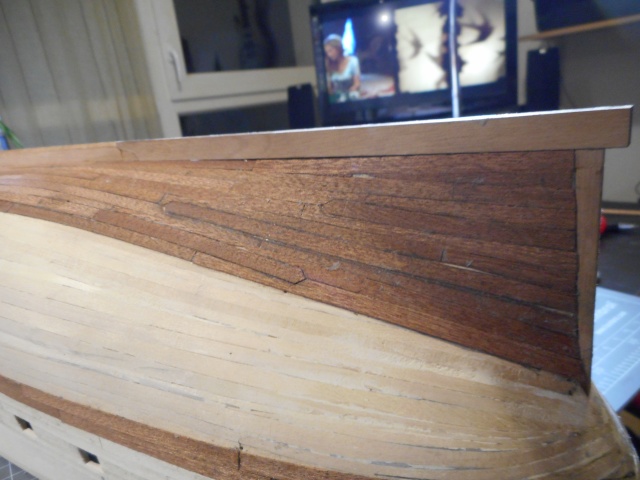

US Constellation  Artesania Latina au 1/85 - Page 8 225_do11

US Constellation  Artesania Latina au 1/85 - Page 8 226_do11

US Constellation  Artesania Latina au 1/85 - Page 8 227_do10


C'est tout pour l'instant, j'en remettrais une couche tout a l'heure.

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyDim 22 Mai 2016, 19:00

US Constellation  Artesania Latina au 1/85 - Page 8 3340941165 Et on avance doucement

US Constellation  Artesania Latina au 1/85 - Page 8 228_do10


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 229_do10

US Constellation  Artesania Latina au 1/85 - Page 8 230_do10

US Constellation  Artesania Latina au 1/85 - Page 8 231_do10



US Constellation  Artesania Latina au 1/85 - Page 8 232_do10

US Constellation  Artesania Latina au 1/85 - Page 8 233_do10

US Constellation  Artesania Latina au 1/85 - Page 8 234_do10[/url

US Constellation  Artesania Latina au 1/85 - Page 8 235_do10


Hi Ho! les cadres des sabords:

US Constellation  Artesania Latina au 1/85 - Page 8 236_sa10

US Constellation  Artesania Latina au 1/85 - Page 8 237_sa10

Et la préparation de la pose des plat-bords, pas de la tarte le ceintrage dans ce sens la...

US Constellation  Artesania Latina au 1/85 - Page 8 238_pl10

Et c'est sous presse, y a plus qu'a laisser sécher.

US Constellation  Artesania Latina au 1/85 - Page 8 239_pl10


Et les plat-bords sont en place.

US Constellation  Artesania Latina au 1/85 - Page 8 240_pl10


les cadres intérieurs des sabords.

Ceux des ponts supérieurs:

US Constellation  Artesania Latina au 1/85 - Page 8 241_sa10

US Constellation  Artesania Latina au 1/85 - Page 8 243_sa10

Le pont inférieur:

US Constellation  Artesania Latina au 1/85 - Page 8 242_sa10


j'ai passé pas mal de temps a poncer, finir les encadrements des sabords dont je ne suis pas si fier, finition des plat-bords et aménagement de l'étrave: bossoirs, bittons (pas encore fabriqués) etc...

US Constellation  Artesania Latina au 1/85 - Page 8 244_et10

US Constellation  Artesania Latina au 1/85 - Page 8 244_pl10

US Constellation  Artesania Latina au 1/85 - Page 8 245_et10

US Constellation  Artesania Latina au 1/85 - Page 8 246_et10

US Constellation  Artesania Latina au 1/85 - Page 8 247_bo10


 et voila les bittons:

US Constellation  Artesania Latina au 1/85 - Page 8 248_bi10

US Constellation  Artesania Latina au 1/85 - Page 8 249_bi10

US Constellation  Artesania Latina au 1/85 - Page 8 250_bi10

US Constellation  Artesania Latina au 1/85 - Page 8 251_bi10

Et si il y en a qui disent que j'ai triché, ben..... ils ont raison, mais faire 4 trous de 3x3 mm dans une plaque de 5 mm de large et de 2 mm d'épaisseur, j'ai essayé mais ça n'a pas marché, alors j'ai trouvé cette solution.

Et voila le résultat, maintenant je n'ai plus qu'a faire l'autre bord. US Constellation  Artesania Latina au 1/85 - Page 8 3133839392





Maintenant, voila le problème du jour: les bouteilles, ils ne se sont vraiment pas emm...... US Constellation  Artesania Latina au 1/85 - Page 8 595473992  chez AL

Voila a quoi ça ressemble après un petit coup de brosse car elles n'avaient vraiment pas la même couleur,

US Constellation  Artesania Latina au 1/85 - Page 8 252_bo10

Je fait quoi avec ces trucs??? US Constellation  Artesania Latina au 1/85 - Page 8 658336625

Suite de la séance de rattrapage plus tard.

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyDim 22 Mai 2016, 19:23

Démat
Heureux de te revoir sur la royale en meilleure forme Beau travail! Bonne suite sunny

_________________
US Constellation  Artesania Latina au 1/85 - Page 8 96713111
Revenir en haut Aller en bas
Invité
Invité
Anonymous


US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyDim 22 Mai 2016, 19:31

Bonjour,

Bon aspect d'ensemble, c'est bien parti

Un truc m'intrigue : pourquoi les fabricants de kits font des pavois d'un seul tenant ? Pour ma part, je trouve que c'est plus facile de les border avec des virures comme le reste de la coque, en faisant appel au besoin à des allonges factices temporaires, mais bon...

Tes ribords/galbords filent bien et se terminent correctement à l'horizontale : bon point de départ par conséquent pour un brochetage de qualité

Par contre, mollo sur la colle à bois qui bave pas mal du côté des bittons : ça ne sert à rien d'en abuser - Si tu crains que ça ne tienne pas, le meilleur truc, c'est de placer un tenon en laiton sous chaque bitton, qui viendra se fixer dans un trou du pont, percé en bonne position à travers un cache en papier ou carton préparé à l'avance, un fil laiton de 0.5 mm est suffisamment costaud pour que cette fausse couronne à la mode du dentiste tienne bien à la traction - la garnir d'une larmichette de cyano permet d'obtenir ce résultat, à condition d'avoir le geste prompt au moment du positionnement du tenon dans son trou, ou d'utiliser de la colle repositionnable

Pour tes bouteilles en métal, je ferais une copie en bois sur couple (les "couples" étant dans ce cas le plafond et le plancher de chaque bouteille - on pourra éventuellement en rediscuter si tu choisis cette solution

Sinon, la peinture à maquette mate peut permettre d'utiliser quand-même les fenêtres qui ne sont pas si moches que ça : faire les mêmes avec des baguettes minuscules assemblées à mi-bois serait plus joli, mais nettement plus sportif !

Par contre, simuler des vitres à la peinture sur une bouteille sans évidement : pas trop terrible question réalisme..

Enfin, pour le brochetage, on peut effectivement le faire virure par virure, mais c'est difficile de ne pas dévier de proche en proche avec ce procédé

Le mieux est de relever avec des bandes en papier le développement externe exact de chaque couple, et de noter le résultat en entrée d'une table

Ensuite, on retient comme base du nombre de virures NV le chiffre obtenu en divisant la mesure développée du maître-bau par la largeur de la baguette utilisée

Le brochetage des autres se calcule par une simple division : développement du couple n/NV, ce qui donne la largeur de virure à viser à hauteur de ce couple

Une sécurité utile est obtenue en reportant les repères découlant de la table de calcul sur chaque couple, ce qui permet de contrôler l'alignement au fur et à mesure des rectifs

Amitiés,

Christian

PS : j'ai arrêté la fumaille en 1976, après douze ans à 2 paquets de Galuches bleues par jour - Au bout de huit jours, je respirais, et le parfum des fleurs est réapparu au bout de quinze, avec un plaisir tel que je me suis dit : pourquoi j'ai tant attendu ?

Aujourd'hui, il faudrait me tuer pour me faire recommencer, et la volonté n'a rien à voir avec ça, simplement le bonheur d'être libéré de cette saloperie qu'est le tabac


Dernière édition par CRI-CRI le Dim 22 Mai 2016, 19:55, édité 2 fois
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyDim 22 Mai 2016, 20:25

Un grand merci pour vos remarques et conseils toujours précieux et a Christian je précise que c'est ma première
maquette et que forcément il y a matière a causer et pour finir, je suis bien plus avancé et ne fait que rattraper
le retard que j'ai pris sur le forum.
Mais je tiens a préciser que tout ces conseils qui me sont donné sont soigneusement stocké dans ma petite
caboche et me serviront pour les prochaines maquettes que je ferais.

Donc un grand merci a tous.

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyDim 22 Mai 2016, 20:56

La suite du rattrapage:

 Deux petites photos pour dire que je reste pas a dormir mais que ça avance doucement.

US Constellation  Artesania Latina au 1/85 - Page 8 253_pr10

US Constellation  Artesania Latina au 1/85 - Page 8 254_po10




US Constellation  Artesania Latina au 1/85 - Page 8 255_pr10

US Constellation  Artesania Latina au 1/85 - Page 8 256_po10

Bon, y a pas mal de retouches a faire et c'est loin d’être parfait

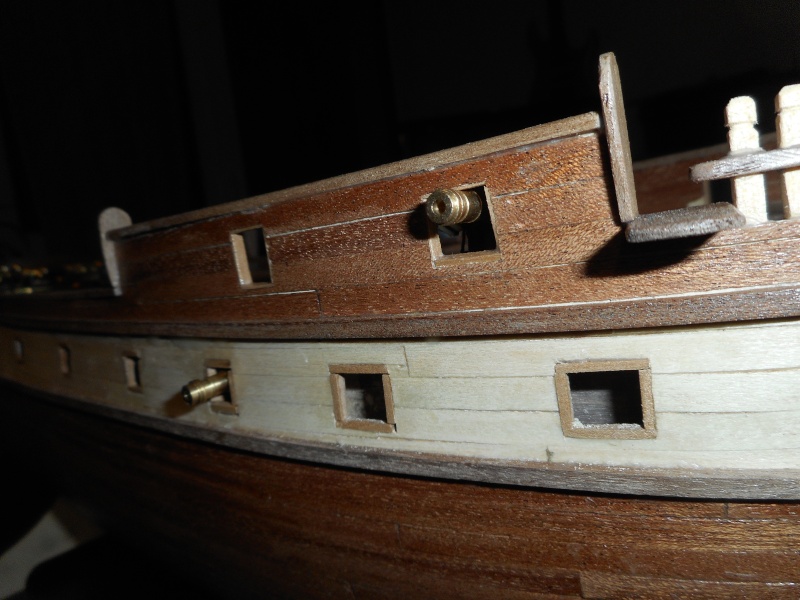

 j'ai fini d'équiper la poupe et fini de monter les canons et les caronades et ça prend du temps ces petites choses la.

US Constellation  Artesania Latina au 1/85 - Page 8 258_po10

US Constellation  Artesania Latina au 1/85 - Page 8 257_po11

US Constellation  Artesania Latina au 1/85 - Page 8 259_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 260_ca10

Et pour finir, les bouteilles en doré, c'est un fond, c'est pas finis.


US Constellation  Artesania Latina au 1/85 - Page 8 3340941165 Et voila le travail du jour.

les poulies, 3mm c'est trop petit pour faire des cosses, voila ma technique.

1) planter un foret de 2mm dans une petite planche de bois et faire un demi nœud autour

US Constellation  Artesania Latina au 1/85 - Page 8 261_po10

2) Serrer.

US Constellation  Artesania Latina au 1/85 - Page 8 262_po10

3) Présenter la poulie que l'on immobilise grâce a une petite aiguille a coudre.

US Constellation  Artesania Latina au 1/85 - Page 8 262_po11

4) Et refaire un demi nœud, serrer.

US Constellation  Artesania Latina au 1/85 - Page 8 263_po10

5) Imbiber le tout a la colle a bois diluée et sortir le tout délicatement de l'aiguille et du foret.

US Constellation  Artesania Latina au 1/85 - Page 8 264_po10

6) et voila le résultat:

US Constellation  Artesania Latina au 1/85 - Page 8 265_po10

La même chose avec une double et son estrope:

US Constellation  Artesania Latina au 1/85 - Page 8 266_po10

Et pour finir, un canon avec sa brague:

US Constellation  Artesania Latina au 1/85 - Page 8 267_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 268_ca10



US Constellation  Artesania Latina au 1/85 - Page 8 269_ca10


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 270_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 271_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 Canon10


La, je me suis rendu compte qu'il n'y avait qu'un palan de retraite sur l'original,
j'ai donc corrigé le tir, si je puis dire:


US Constellation  Artesania Latina au 1/85 - Page 8 273_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 274_ca10


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 275_ca10


 ils ont été cotons a installer ceux la, mais ça l'a fait.

US Constellation  Artesania Latina au 1/85 - Page 8 276_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 277_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 279_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 278_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 280_ca10

Les dents commencent a lui pousser.

US Constellation  Artesania Latina au 1/85 - Page 8 281_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 282_ca10


Voila le jeux du jour, le gréement des caronades.

Pour vous donner une idée de la taille des bricoles, les poulies sont de 2mm.

US Constellation  Artesania Latina au 1/85 - Page 8 287_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 288_ca10

Les caronades sont comme ça a l'origine:

US Constellation  Artesania Latina au 1/85 - Page 8 289_ca10

Et comme logiquement il y a un oeuil sur le bouton de culasse et qu'il n'y en a pas sur les caronades du kit, il a bien fallut que j'improvise
et voila ce que cela donne:

US Constellation  Artesania Latina au 1/85 - Page 8 290_ca10


Et voila la bête en place

US Constellation  Artesania Latina au 1/85 - Page 8 291_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 292_ca10

Bon le fil des palans, ça me plait pas, c'est de l'amati et c'est bien trop raide, faudra que je remédie a ça pour les prochains. US Constellation  Artesania Latina au 1/85 - Page 8 3133839392



US Constellation  Artesania Latina au 1/85 - Page 8 3340941165 Les palans nouvelle version:

US Constellation  Artesania Latina au 1/85 - Page 8 293_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 294_ca10

C'est plus mieux, non?

Et après quelques recherches voila la version définitive



 US Constellation  Artesania Latina au 1/85 - Page 8 295_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 296_ca10

US Constellation  Artesania Latina au 1/85 - Page 8 297_ca11

US Constellation  Artesania Latina au 1/85 - Page 8 298_ca11

Et voila le travail.


En tout cas, voila la bordée tribord au complet:


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 299_bo10

US Constellation  Artesania Latina au 1/85 - Page 8 300_bo10

US Constellation  Artesania Latina au 1/85 - Page 8 301_bo10

US Constellation  Artesania Latina au 1/85 - Page 8 302_bo10

US Constellation  Artesania Latina au 1/85 - Page 8 303_bo10

US Constellation  Artesania Latina au 1/85 - Page 8 304_bo10

US Constellation  Artesania Latina au 1/85 - Page 8 305_bo10

Et voila, il a toutes ses dents a tribord, maintenant reste bâbord a armer.


Et c'est fini pour aujourd’hui, un peut de lecture pour ce soir et la mission
reprendras demain si vous le voulez bien.


Plus tard, j'aurais un sujet complet sur la fabrication de ma petite machine a corder maison
a poster.


Je vous souhaite une bonne soirée et une bonne lecture.

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
Doulos54

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyDim 22 Mai 2016, 21:02

En voilà une bonne nouvelle ...alors au boulot ... mais vas-y molot ! tu es tellement bien avancé.
Bien amicalement,
Daniel.

_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyDim 22 Mai 2016, 21:28

Merci, mais t'as encore rien vu....

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
gavouot 06
Premier maître
Premier maître


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyLun 23 Mai 2016, 08:50

Content de te revoir parmi nous en pleine forme.
Amitiés.
JPG
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyLun 23 Mai 2016, 09:12

Salut Daniel
continu comme ca moi je me régale
tu as abattu un sacré boulot
bravo et bonne suite
@mitié Laurent

_________________
US Constellation  Artesania Latina au 1/85 - Page 8 85_ven10 US Constellation  Artesania Latina au 1/85 - Page 8 Chouan11
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyLun 23 Mai 2016, 09:36

Depuis ton retour, tu as bouffé du lion !!!
Ca avance à pas de géant !!!   cheers cheers cheers

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyLun 23 Mai 2016, 16:28

Bonjour a tous et merci pour vos sympathiques commentaires.

L’artillerie est terminée et la bête a toutes ses dents


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 30610

US Constellation  Artesania Latina au 1/85 - Page 8 30710

US Constellation  Artesania Latina au 1/85 - Page 8 30810

US Constellation  Artesania Latina au 1/85 - Page 8 30910

US Constellation  Artesania Latina au 1/85 - Page 8 31010


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 31110

US Constellation  Artesania Latina au 1/85 - Page 8 31210

Et voila pour l'artillerie de bord, maintenant il va falloir aménager ces ponts, escaliers, caillebotis, cabanes, barre etc...


Une partie des éléments qui vont habiller le pont:



   US Constellation  Artesania Latina au 1/85 - Page 8 31310

US Constellation  Artesania Latina au 1/85 - Page 8 31410


Le toit de la cambuse et la cheminée.

US Constellation  Artesania Latina au 1/85 - Page 8 31510

US Constellation  Artesania Latina au 1/85 - Page 8 31610

l'écoutille de cambuse.

US Constellation  Artesania Latina au 1/85 - Page 8 31810

Les bittes de pont (et pas de mauvais esprit svp) US Constellation  Artesania Latina au 1/85 - Page 8 3062831484  sinon US Constellation  Artesania Latina au 1/85 - Page 8 1220001756

US Constellation  Artesania Latina au 1/85 - Page 8 31710

Les râteliers de cabillots.

US Constellation  Artesania Latina au 1/85 - Page 8 31910

US Constellation  Artesania Latina au 1/85 - Page 8 32010

US Constellation  Artesania Latina au 1/85 - Page 8 32110

Le cabestan.

US Constellation  Artesania Latina au 1/85 - Page 8 32210

US Constellation  Artesania Latina au 1/85 - Page 8 32310

Ce qu'ils appellent l'habitacle, perso, je ne vois pas trop ce que c'est pour l'instant, je ferais des recherches la dessus plus tard.

US Constellation  Artesania Latina au 1/85 - Page 8 32410

La cloche essentielle pour piquer les quarts.

US Constellation  Artesania Latina au 1/85 - Page 8 32510

US Constellation  Artesania Latina au 1/85 - Page 8 32610

La clairevoie.

US Constellation  Artesania Latina au 1/85 - Page 8 32710

US Constellation  Artesania Latina au 1/85 - Page 8 32810

US Constellation  Artesania Latina au 1/85 - Page 8 32910

Et pour finir, la barre.

US Constellation  Artesania Latina au 1/85 - Page 8 33010

US Constellation  Artesania Latina au 1/85 - Page 8 33110

US Constellation  Artesania Latina au 1/85 - Page 8 33210

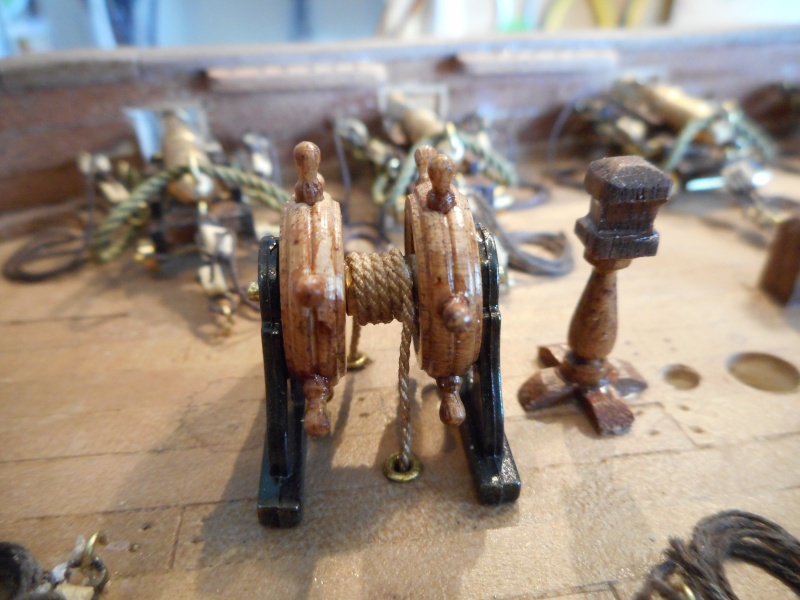

L'aménagement du pont


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 33310

US Constellation  Artesania Latina au 1/85 - Page 8 33410

US Constellation  Artesania Latina au 1/85 - Page 8 33510

US Constellation  Artesania Latina au 1/85 - Page 8 33610

US Constellation  Artesania Latina au 1/85 - Page 8 33710

US Constellation  Artesania Latina au 1/85 - Page 8 33810


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 33910


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 34010



US Constellation  Artesania Latina au 1/85 - Page 8 34110

Sujet suivant, les escaliers

Voila comment l'affaire se présente:

les pièces: les deux montants pré entaillé et une bande de 5x1 mm pour les marches.
Les montants sont pré taillé de manière inégales ce qui pose problèmes pour l'assemblage.
La latte a découper pour les marches, rien a dire si ce n'est que l'ensemble est en pin.
Ils auraient pu mettre un bois plus noble et moins fragile.

US Constellation  Artesania Latina au 1/85 - Page 8 34210

Ensuite, la notice, d'une indigence, je vous en cause pas;
Voila a quoi ça ressemble:

US Constellation  Artesania Latina au 1/85 - Page 8 34310

US Constellation  Artesania Latina au 1/85 - Page 8 34410

US Constellation  Artesania Latina au 1/85 - Page 8 34510

Pour le reste, débrouille toi aucunes cotes, aucuns détails sur les rambardes etc...

Mais bon, faut faire avec.

Donc, en premier couper les marches après avoir déterminé la longueur de l'escalier.

US Constellation  Artesania Latina au 1/85 - Page 8 34610


La petite machine, c'est que du bonheur.

Les éléments prêts a êtres assemblé après êtres passés a la lime et au papier a poncer

US Constellation  Artesania Latina au 1/85 - Page 8 34710

On colle les marches sur un des montants.

US Constellation  Artesania Latina au 1/85 - Page 8 34810

Et on essaye d'assembler le tout au mieux.

US Constellation  Artesania Latina au 1/85 - Page 8 34910

Pour finir, on serre le tout dans un étau et on laisse sécher.

US Constellation  Artesania Latina au 1/85 - Page 8 35010


il reste a les vernir et a faire les rambarde,

En attendant, une petite idée de ce que ça donne après la teinte:

US Constellation  Artesania Latina au 1/85 - Page 8 35110

US Constellation  Artesania Latina au 1/85 - Page 8 35210

US Constellation  Artesania Latina au 1/85 - Page 8 35310


Début de la pose des rambardes et mains courantes:


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 35410

US Constellation  Artesania Latina au 1/85 - Page 8 35510

US Constellation  Artesania Latina au 1/85 - Page 8 35610

US Constellation  Artesania Latina au 1/85 - Page 8 35710

US Constellation  Artesania Latina au 1/85 - Page 8 35810

US Constellation  Artesania Latina au 1/85 - Page 8 35910

J'aurais peut-être du les faire un peut plus hautes US Constellation  Artesania Latina au 1/85 - Page 8 924309114 enfin... chait pas...




Voila ce que cela donne les rambardes finies:


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 36010

US Constellation  Artesania Latina au 1/85 - Page 8 36110

US Constellation  Artesania Latina au 1/85 - Page 8 36210

US Constellation  Artesania Latina au 1/85 - Page 8 36310

US Constellation  Artesania Latina au 1/85 - Page 8 36410

US Constellation  Artesania Latina au 1/85 - Page 8 36510

US Constellation  Artesania Latina au 1/85 - Page 8 36710


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 36810

Encore quelques bricoles et je vais pouvoir attaquer le gréement.


Comme je vais bientôt attaquer le gréement, il vas me falloir fabriquer pas mal de cordage,
d'ou la nécessité de motoriser ma petite machine a corder.
Donc j'ai consacré l’après-midi d'hier a ce sujet.

Voici le résultat de mes élucubrations:

US Constellation  Artesania Latina au 1/85 - Page 8 110

US Constellation  Artesania Latina au 1/85 - Page 8 210

US Constellation  Artesania Latina au 1/85 - Page 8 310


Je développerais le sujet bientôt, rassurez-vous.

Ce seras tout pour l'instant et je vous dit a tout a l'heure.

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyLun 23 Mai 2016, 18:30

Le bonjour te va,
superbe et superbe de chez superbe.
Là tu nous a gâté avec tes photos super nettes et abondantes !
dommage que pour tes râteliers que tu n'aies pas fait comme cela !

US Constellation  Artesania Latina au 1/85 - Page 8 Ryteli10

_________________
US Constellation  Artesania Latina au 1/85 - Page 8 Parche16
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
Doulos54

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyLun 23 Mai 2016, 18:44

US Constellation  Artesania Latina au 1/85 - Page 8 Fylici10
US Constellation  Artesania Latina au 1/85 - Page 8 Bravo12 Daniel,

_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
gavouot 06
Premier maître
Premier maître


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyMar 24 Mai 2016, 08:15

Belle avancée et joli travail.
Amitiés.
JPG
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyMer 25 Mai 2016, 16:56

Merci a tous et tes croquis commençaient a me manquer ho "vénérable ancien"

Bon, voila la suite

 les 26 volets de sabords a équiper de leurs charnières et les 46 cadènes a équiper des caps de moutons.

US Constellation  Artesania Latina au 1/85 - Page 8 36910

US Constellation  Artesania Latina au 1/85 - Page 8 37010

Comme j'ai trouvé que ce que proposait AL n'allait pas très biens, j'ai opté pour du fil d'étain martelé


US Constellation  Artesania Latina au 1/85 - Page 8 37110

A votre avis... US Constellation  Artesania Latina au 1/85 - Page 8 924309114 ça serait mieux, non US Constellation  Artesania Latina au 1/85 - Page 8 658336625


 résultat final:

US Constellation  Artesania Latina au 1/85 - Page 8 37210

C'est plus mieux, non US Constellation  Artesania Latina au 1/85 - Page 8 3343767724 US Constellation  Artesania Latina au 1/85 - Page 8 3343767724 US Constellation  Artesania Latina au 1/85 - Page 8 3343767724

voila un petit aperçu
en situation avant l'installation des bouts de relevage:

US Constellation  Artesania Latina au 1/85 - Page 8 37310

ça sera jolis quand ce seras finis US Constellation  Artesania Latina au 1/85 - Page 8 2878487858

Et ça c'est pour les petits curieux:

US Constellation  Artesania Latina au 1/85 - Page 8 37410

US Constellation  Artesania Latina au 1/85 - Page 8 37510

Méthode "chaudronnier" US Constellation  Artesania Latina au 1/85 - Page 8 3133839392

Maintenant que j'en ai finis avec le montage des mantelets de sabords, il n'y a plus qu'a les installer.

1) percer les trous et faire des anneaux de 1 mm de diamètre.

US Constellation  Artesania Latina au 1/85 - Page 8 37610

La machine très élaborée pour réaliser les anneaux US Constellation  Artesania Latina au 1/85 - Page 8 2083377282 (Une planchette de bois et un foret de 1 mm)


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 37710

Un mantelet et ses anneaux:

US Constellation  Artesania Latina au 1/85 - Page 8 37810

Avec ses cables (cordonnet spécial DMC x 3 commis a l'aide de ma machine a corder)

US Constellation  Artesania Latina au 1/85 - Page 8 37910

Et c'est en place,
US Constellation  Artesania Latina au 1/85 - Page 8 38010

US Constellation  Artesania Latina au 1/85 - Page 8 38110

un petit coup de vernis et une teinte sur les câbles et ce seras finis.




Apres un long moment passé a finir les mantelets et a poser presque toutes les cadènes, j'ai opté pour la solution proposée
par AL pour des raisons pratiques, il m'aurait fallut modifier les porte-haubans qui étaient déjà en place et collés a la cyano.
C'est en partie du au manque total de précision de la notice, c'est un peut comme si tu voulais faire une maquette "façon arsenal"
avec un ordre de travail complètement anarchique. Je vous laisse imaginer ce que cela donne lorsque tu fait ta première
maquette, mais bon... j'avoue quant même que parfois je vais un peut trop vite et ne fait des recherches que lorsque
j'ai fait la bourde. C'est le dur apprentissage du métier.

Voila ou j'en suis:

US Constellation  Artesania Latina au 1/85 - Page 8 38410

US Constellation  Artesania Latina au 1/85 - Page 8 38510

Et voila le début du travail sur le mat de beaupré.

US Constellation  Artesania Latina au 1/85 - Page 8 38710

Je vais commencer par refaire les fourchettes qui ne sont pas assez épaisses, elles doivent êtres étalinguées et ne font que
1,5 mm d'épaisseur, je vais les faire a 2 mm ce qui sera plus facile pour faire la gorge pour l'étalingure.
Et je vais refaire également le chouquet qui est aussi sous-dimensionné, le tout en poirier.

Juste pour le fun, voila ce que j'ai comme indications fournies par AL pour faire mon beaupré:

US Constellation  Artesania Latina au 1/85 - Page 8 38810

US Constellation  Artesania Latina au 1/85 - Page 8 38910


Oups, mon navire viens de prendre 33,5 cm, il commence a prendre de la place.

Jugez plutôt:

US Constellation  Artesania Latina au 1/85 - Page 8 39010

US Constellation  Artesania Latina au 1/85 - Page 8 39110

US Constellation  Artesania Latina au 1/85 - Page 8 39210


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 39310


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 39410


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 39510

US Constellation  Artesania Latina au 1/85 - Page 8 39610


Elles sont belles mes fourchettes, hein...

Sauf qu'elles sont a l'envers  US Constellation  Artesania Latina au 1/85 - Page 8 358775172  US Constellation  Artesania Latina au 1/85 - Page 8 358775172  US Constellation  Artesania Latina au 1/85 - Page 8 358775172

US Constellation  Artesania Latina au 1/85 - Page 8 39810

Mais bon, un peut d'alcool et il n'y auras plus qu'a les mettre dans le bon sens.

Voila ce que c'est quand on vas trop vite... US Constellation  Artesania Latina au 1/85 - Page 8 410727195



Les revoilà dans le bon sens:

US Constellation  Artesania Latina au 1/85 - Page 8 39910


Les haubans de beaupré et la première sous-barbe sont en place.

US Constellation  Artesania Latina au 1/85 - Page 8 40010

US Constellation  Artesania Latina au 1/85 - Page 8 40110

US Constellation  Artesania Latina au 1/85 - Page 8 40210

Le petit appareil qui me sert pour faire ligatures, surliures et autres fourrages:

US Constellation  Artesania Latina au 1/85 - Page 8 40310

US Constellation  Artesania Latina au 1/85 - Page 8 40410

Il s'agit d'une partie d'une loupe "main libre" pour la soudure dont j'ai enlevé la loupe et c'est vraiment pratique.

Donc rien de particulièrement compliqué pour cette partie.
Maintenant j'attaque les deux dernières sous-barbes.


Les martingales sont en place.

US Constellation  Artesania Latina au 1/85 - Page 8 40510

US Constellation  Artesania Latina au 1/85 - Page 8 40610

US Constellation  Artesania Latina au 1/85 - Page 8 40710


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 40810

US Constellation  Artesania Latina au 1/85 - Page 8 40910

US Constellation  Artesania Latina au 1/85 - Page 8 41010


Et voila une belle civadière qui ne demande qu'a prendre sa place après avoir reçu ses poulies.

US Constellation  Artesania Latina au 1/85 - Page 8 41110

Et voila ma machine a éfiler les vergues, les mats et autres espars.

US Constellation  Artesania Latina au 1/85 - Page 8 41210

Une perceuse et du papier a poncer et le tour est joué, et pour le moment ça marche. US Constellation  Artesania Latina au 1/85 - Page 8 3133839392





la vergue de civadière prête a poser:

US Constellation  Artesania Latina au 1/85 - Page 8 41310

US Constellation  Artesania Latina au 1/85 - Page 8 41410

US Constellation  Artesania Latina au 1/85 - Page 8 41510

Et y a plus qu'a la mettre a poste ce que je vais faire de suite. US Constellation  Artesania Latina au 1/85 - Page 8 3133839392


Le mat de beaupré est gréé:


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 41610

US Constellation  Artesania Latina au 1/85 - Page 8 41710

US Constellation  Artesania Latina au 1/85 - Page 8 41910

US Constellation  Artesania Latina au 1/85 - Page 8 42010


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 42110

US Constellation  Artesania Latina au 1/85 - Page 8 42210

US Constellation  Artesania Latina au 1/85 - Page 8 42310

Prochaine étape, le mat de misaine et sa hune. US Constellation  Artesania Latina au 1/85 - Page 8 3133839392


Ce soir, j'ai les doigts pelés a force de poncer, mais voila, faut souffrir pour que ce soit beau.

Le début du travail sur les hunes.

US Constellation  Artesania Latina au 1/85 - Page 8 42410

US Constellation  Artesania Latina au 1/85 - Page 8 42510


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 42610


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 42710

La hune de misaine est juste posée a blanc, car il y a encore pas mal de boulot sur le mat et sur la hune.


Mes avancées sur l'équipement du mat de misaine
AL n'ayant pas prévu les jumelles de garnitures, j'ai décidé d’essayer d'y remédier.

Dans un premier temps,Apres avoir cerclé le mat,
la fabrication des jumelles en "lamellé-collé" a partir de lattes de double bordage.

US Constellation  Artesania Latina au 1/85 - Page 8 42810

Les deux lattes collées ensembles et les dégagements pour les cercles réalisés a la lime aiguille

US Constellation  Artesania Latina au 1/85 - Page 8 42910

,US Constellation  Artesania Latina au 1/85 - Page 8 43010

La chose en cour de réalisation et les premières roustures:

US Constellation  Artesania Latina au 1/85 - Page 8 43110

US Constellation  Artesania Latina au 1/85 - Page 8 43210

US Constellation  Artesania Latina au 1/85 - Page 8 43310

US Constellation  Artesania Latina au 1/85 - Page 8 43410

Un petit coup de lime pour mettre tout ça en forme et le tour est joué.




Voila le résultat


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 43510


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 43610


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 43710


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 43810


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 43910

US Constellation  Artesania Latina au 1/85 - Page 8 44010

Le montage est a blanc, bien sur.


Et voila la mission "rattrapage" est terminées et on vas reprendre le cours de choses a vitesse normale.

Je vous dit a tout a l'heure pour de nouvelles images.

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyMer 25 Mai 2016, 17:19

Salut Daniel
merci pour toutes ces photos je vois que tu prends le taureau par les cornes bien vue la motorisation de ta machine à corder lol!
ca commence à meubler sérieusement avec la mise en place des mats
bonne suite
@+ Laurent

_________________
US Constellation  Artesania Latina au 1/85 - Page 8 85_ven10 US Constellation  Artesania Latina au 1/85 - Page 8 Chouan11
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyMer 25 Mai 2016, 18:02

Re bonjour,
c'est chouette tout ce travail !

_________________
US Constellation  Artesania Latina au 1/85 - Page 8 Parche16
Revenir en haut Aller en bas
gavouot 06
Premier maître
Premier maître


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyMer 25 Mai 2016, 18:13

Quel sacré coup de collier. Et c'est vraiment une réussite.
Amicalement.
JPG
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyMer 25 Mai 2016, 18:24

Merci a tous.

Le sujet du jour:

J'en arrive fatalement au haubanage, ce qui veut dire beaucoup de fourrage a venir.
Laissez moi vous présenter ma machine a fourrer (haute technologie)

Voyez donc:

US Constellation  Artesania Latina au 1/85 - Page 8 44110


Comme vous pouvez le voir, c'est tout simple, un cadre en bois et des pinces pour tenir le hauban bien tendu.

ensuite, un nœud de cabestan avec du fil a gant

US Constellation  Artesania Latina au 1/85 - Page 8 44210

Perso, je fait 4 a 5 tours (plus et ça devient dur a resserrer) petit conseil: toujours tourner dans le sens du commettage
du hauban, sinon c'est tres compliqué a serrer et c'est pas logique)


US Constellation  Artesania Latina au 1/85 - Page 8 44310

et resserrer les tours comme sur la photo (les ongles sont très pratiques)

US Constellation  Artesania Latina au 1/85 - Page 8 44410

Pour la finition, passer légèrement la flamme d'un briquet pour éliminer les peluches et a la limite passer de la colle a bois
bien diluée et vous avez un beau fourrage.


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 44510

Et voila la première paire de haubans en place (l’amarrage est provisoire les caps de moutons seront gréés plus tard).
Ne pas oublier que le premier hauban ou hauban de tête est fourré sur toute sa longueur.

US Constellation  Artesania Latina au 1/85 - Page 8 44610

Capelage des haubans sur le ton de mat, alternativement tribord, bâbord.

Et pour finir une petite vue d'enssemble


Agrandir cette image
US Constellation  Artesania Latina au 1/85 - Page 8 44710

J'ai installé un faux étai et deux simili pataras pour la tenue du mat.

Au cas ou cela vous intéresse, je reviendrais plus en détail sur la fabrication des haubans.

A bientôt pour de nouvelles images.

Votre humble serviteur Daniel US Constellation  Artesania Latina au 1/85 - Page 8 3133839392

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
Doulos54

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyMer 25 Mai 2016, 19:29

Mon cher Daniel tu nous épatent de jour en jour ... c'est un cours que tu nous donne, BRAVO et bon courage pour la suite,US Constellation  Artesania Latina au 1/85 - Page 8 86286311

_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyMer 25 Mai 2016, 20:00

Merci tu me fait  Embarassed
Mais revenons a nos moutons, les haubans se font par paire, on commence par prendre la longueur pour 1 et on multiplie
par deux, (55 cm environ pour mon cas) et on fourre la partie centrale (70 mm environ pour moi)
sachant que cette cote vas évoluer plus on iras vers l'arrière ( et oui les haubans rallongent)
Ensuite on replie en deux et on aura plus qu'a former un collier grace a un amarage platqui viendras se positionner
autour du ton de mat.

Mais comme on dit, les images valent mieux que les discours:

Le hauban plié en deux par le milieux:

US Constellation  Artesania Latina au 1/85 - Page 8 44810

Avec du fil a gant, faire un nœud de cabestant

US Constellation  Artesania Latina au 1/85 - Page 8 44910

Faire 10 tours bien serré et passer le fil entre les deux haubans

US Constellation  Artesania Latina au 1/85 - Page 8 45010

Refaire 5 tour dans le sens de la longueur en passant a chaque fois entre les deux haubans

US Constellation  Artesania Latina au 1/85 - Page 8 45110

Terminer en faisant deux demi nœuds avec les deux extrémités, enduire de colle diluée et couper

US Constellation  Artesania Latina au 1/85 - Page 8 45210

US Constellation  Artesania Latina au 1/85 - Page 8 45310

US Constellation  Artesania Latina au 1/85 - Page 8 45410

Et voila une belle paire de haubans prête a poser

US Constellation  Artesania Latina au 1/85 - Page 8 45510

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
Thierry70
Maître
Maître
Thierry70


US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyMer 25 Mai 2016, 20:12

Je trouve ton travail tout simplement magnifique.
cheers
amicalement
thierry
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 EmptyJeu 26 Mai 2016, 13:19

Le bonjour te va,
ça c'est du beau boulot !

_________________
US Constellation  Artesania Latina au 1/85 - Page 8 Parche16
Revenir en haut Aller en bas
Contenu sponsorisé




US Constellation  Artesania Latina au 1/85 - Page 8 Empty
MessageSujet: Re: US Constellation Artesania Latina au 1/85   US Constellation  Artesania Latina au 1/85 - Page 8 Empty

Revenir en haut Aller en bas

US Constellation Artesania Latina au 1/85
Revenir en haut
Page 8 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
