 Black Pearl au 1/43ème de ZHL

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Black Pearl au 1/43ème de ZHL   Ven 25 Sep 2015, 15:31

Nous y voilà, il s'agit donc de mon 1er "gros" navire...
Avant toute chose, je vais prendre mon temps, donc soyez pas pressés ^^
Je débute en la matière, je me louperais sans doute sur certaines choses, mais je suis sûr que j'aurais de bons conseils (enfin j'espère) Smile

J'ai commencé il y a un mois en fait, déjà, donc certaines choses sont avancées.
Cependant j'ai pris photos et notes, donc ça me permet déjà de poster un peu Smile

La boîte déjà et son contenu :






Sur le papier, c'est une très belle bête... Mais je sais déjà qu'il va y avoir un certain nombre de corrections et de trucs à reprendre... mais ça reste une belle bête ^^

Après une bonne 10aine d'heures... je n'avais pas fait grand chose ^^ Beaucoup d'observation sur certains détails, vérification de toutes les pièces pour me rendre compte qu'il manque les baquettes des axes des canons et de roues des affuts (à priori, c'est arrivé à d'autres).... Bref, montage quand même à blanc de tous les couples et des ponts, avec quelques coups de lime et de rabot. L'un des couples sera à retailler, là aussi ça semble être une erreur de base (le fameux couple n°9, de ce que j'ai trouvé ici ou là)




Voilà pour ce début très modeste...
Revenir en haut Aller en bas
http://www.cobraworld.net
miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Ven 25 Sep 2015, 17:09

démat
Je t'invite à consulter ce lien qui répondra à certaines interrogations:


http://www.laroyale-modelisme.net/t8442-principe-de-construction-d-un-voilier-simple-genre-renard-ou-autre

Enlèves le brûlé du laser sur le cp la colle prend mal dessus sunny

_________________




Revenir en haut Aller en bas
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Ven 25 Sep 2015, 17:47

Merci beaucoup pour le lien, je vais lire ça avec attention Smile

Pour les brulés-laser, oui tout est (déjà) poncé ou presque pour aller avec la future pose de bordée (j'en suis pas encore là).
Revenir en haut Aller en bas
http://www.cobraworld.net
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Ven 25 Sep 2015, 18:19

Petite suite effectuée déjà sur les 2-3 dernières semaines...

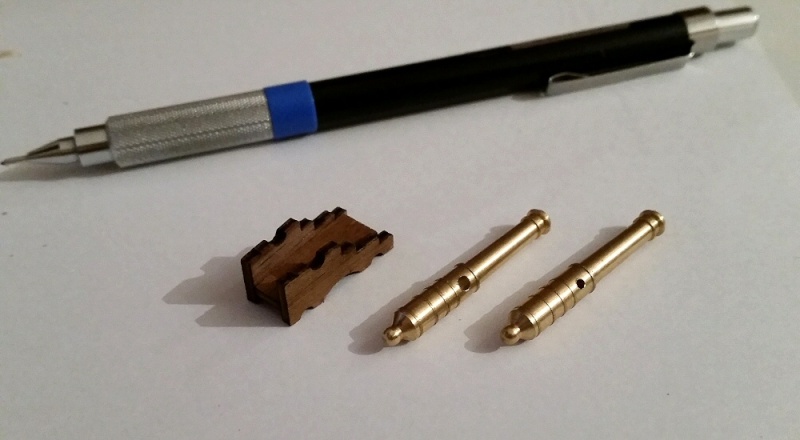

Parlons un peu des canons, comme certains de mes prédécesseurs l'ont fait... Et bien va y avoir du travail. Déjà aléser les trous des axes des canons, en passant de 1 à 2 mm en gros car ils sont bien trop petits de base. L'emplacement prévu sur l'affut fait plus de 2 mm de diamètre, ce qui est déjà plus raccord... Heureusement, avec une perceuse manuelle et une mèche neuve, ça ne prend pas plus de 2 ou 3 minute par canon. Enfin il y a en a 24 à faire tout de même (je ne les ai pas tous fait d'un coup)...



Puis j'ai fait une petite pause "fanaux", entre 2 avancées sur la coque.
Oui je sais, j'attaque par plusieurs bouts à la fois, mais il y a une raison...
Les dessus et dessous sont à sculpter un peu, mais sinon, "easy". Mais comme lu ici ou là, l'idée d'y rajouter une led du coup n'est pas bête (enfin 3 led plus exactement, ya 3 fanaux à l'arrière), sauf que là, il me faut alors prévoir le système dès maintenant pour pas me retrouver coincé, et surtout "où" mettre le boitier à pile (j'ai ma petite idée).



Après recherches et essais divers, je suis parti sur une guirlande de Led, qu'il me faudra retravailler (ie séparer la Led elle-même du fil et virer le surplus trop épais) avec des fils de câbles informatiques, avec leurs embouts, qui sont à l'arrivée très fin : 1 à 1.2 mm





Le système "maison" est viable... Après il y a certainement d'autres méthodes ? Je n'ai pas trouvé bien plus simple à vrai dire...
Revenir en haut Aller en bas
http://www.cobraworld.net
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Ven 25 Sep 2015, 23:37

Bonjour,

Effectivement, c'est un beau navire qui semble très passionnant à monter !
Très bonne idée pour led et bon début.

Je ne savais pas que certaines marques de modélisme propose le Black Pearl.

Je vais suivre ton travail avec attention ! Bonne continuation !
Revenir en haut Aller en bas
davou21
Premier maître
Premier maître
avatar

Localisation : dijon
Navire préféré : soleil royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Sam 26 Sep 2015, 10:29

bonjour;beau bateau le pearl. je vais suivre Wink
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Sam 26 Sep 2015, 21:23

Bonsoir Joe Gillian
très bon et beau début de chantier
sympa l'idée des leds
je m'installe confortablement pour suivre la suite de ton montage
@mitié Laurent
PS: par contre pense à poster toutes tes photos en 800x600 comme demandé merci

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
Revenir en haut Aller en bas
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Sam 26 Sep 2015, 22:54

Merci à vous Smile
(désolé pour la taille des photos je n'avais pas vu l'info, au temps pour moi)

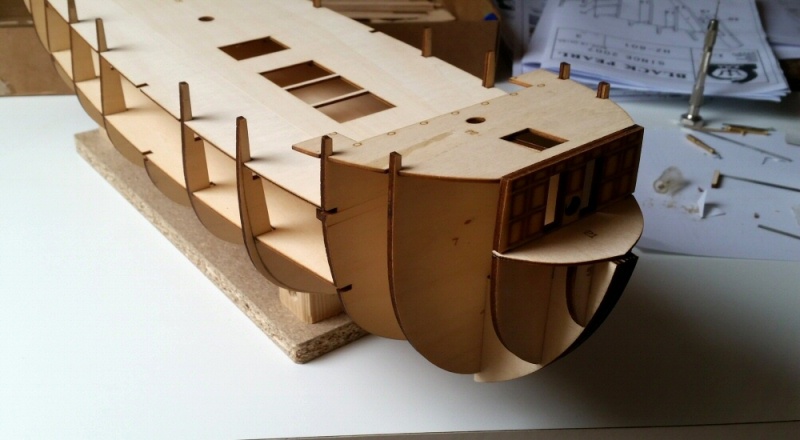

Alors avancée d'il y a 3 semaines (déjà), je m'étais attaqué au pont avant, histoire de me lancer dans le collage de lattes... Celles-ci sont en noyer de 3mm de large x 0.5mm d'épaisseur.

Entre temps j'avais monté une première petite barque (enfin sa structure) qu'on peut vaguement voir sur une des photos et j'ai commencé à rajouter des renforts aux intersections quille/couples et raboté le couple 9 qui était trop large...









C'est presque dommage que le BP soit au final dans une espèce de couleur gris foncé, car j'aime beaucoup le rendu de ces lattes tel quel ^^ Pour la couleur d'ailleurs, je me suis préparé un morceau latté à part pour faire quelques essais...
Revenir en haut Aller en bas
http://www.cobraworld.net
chris
Amiral
Amiral
avatar

Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Sam 26 Sep 2015, 23:15

Beau début de montage Smile

Par curiosité, tu comptes mettre des leds dans le château aussi?

_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Sam 26 Sep 2015, 23:20

Oui pour le château ^^
Et sans doute m'arranger pour en amener 2 ou 3 dans le pont inférieur.
Rien n'est encore assemblé d'ailleurs parce que je cogite sur le tout, car une fois que ce sera collé, aller y faire des trous sera bien moins facile...

J'ai préparé d'ailleurs l'essentiel des trous dans les couples (pour l'hydrométrie) et ça m'arrangera bien pour le passage de certains câbles.
Revenir en haut Aller en bas
http://www.cobraworld.net
Laguigne
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Dim 27 Sep 2015, 09:15

Salut Joe Gillian, belle construction en perspective, pour les led il y a plus petit, ça serai plus cool par rapport à l'échelle de la maquette, je dis ça je dis rien ! Regarde là !

https://www.google.fr/url?sa=t&rct=j&q=&esrc=s&source=web&cd=7&cad=rja&uact=8&ved=0CDcQFjAGahUKEwiduMnh1JbIAhWFuBoKHQ5hAXQ&url=http%3A%2F%2Fwww.gotronic.fr%2Fcat-leds-de-1-8-a-3-mm-1292.htm&usg=AFQjCNFX9aTEyyzcveGK2kQSrv_l9dmUwg
Revenir en haut Aller en bas
gomick
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Tourcoing (59)
Navire préféré : Belem

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Dim 27 Sep 2015, 09:17

je prends une place pour suivre, beau début !
Revenir en haut Aller en bas
romilly
Vice-Amiral
Vice-Amiral
avatar

Localisation : Romilly/sur/seine - Aube

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Dim 27 Sep 2015, 09:50

j'aime bien ces débuts de travaux... Bonne continuation

comme laguigne met des leds plus petites
Revenir en haut Aller en bas
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Dim 27 Sep 2015, 10:19

Pour les Led, c'est pas tant la taille de celles-ci que les câbles surtout qui est délicat. le "pied" des fanaux (un tube donc) doit faire dans les 3.5/4mm max de diamètre, donc ça me laisse moins de 3mm pour passer 2 fils.

Mais je prends bonne note de cette référence, en effet, merci Smile

A noter que comme j'ai prévu un système détachable, je pourrais les remplacer de toute façon même une fois le BP terminé ^^

A noter que là il n'y a pas de "vitre" sur les fanaux encore, mais c'est à prévoir, quelque chose de légèrement opaque... je ne sais pas trop encore...

(Pour le château, ce sera assez opaque, donc la taille ne sera pas un problème. Pour le pont inférieur à priori, on ne les verra pas directement non plus je pense...
Revenir en haut Aller en bas
http://www.cobraworld.net
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Lun 28 Sep 2015, 22:14

Alors autre partie que j'ai commencé il y a 15 jours / 3 semaines, pour voir un peu, pendant que j'attendais de recevoir mes guirlandes pour mes essais de lumière...

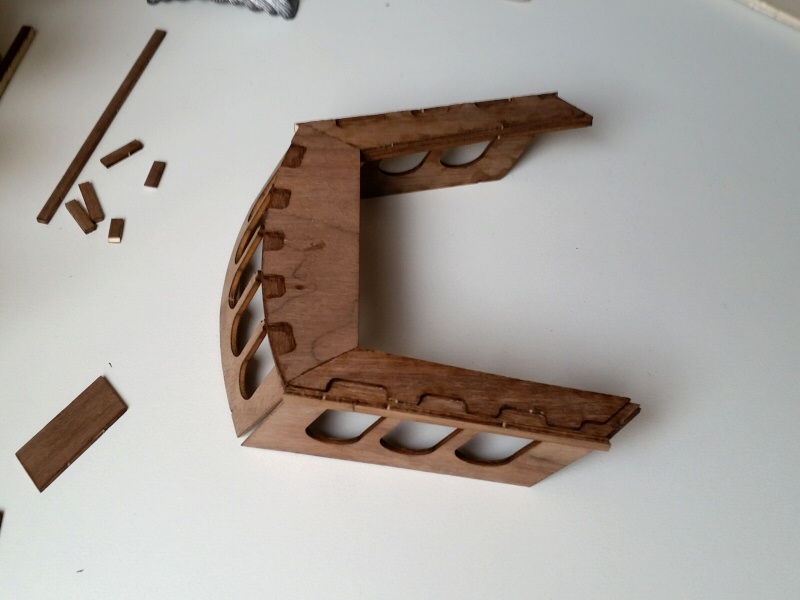

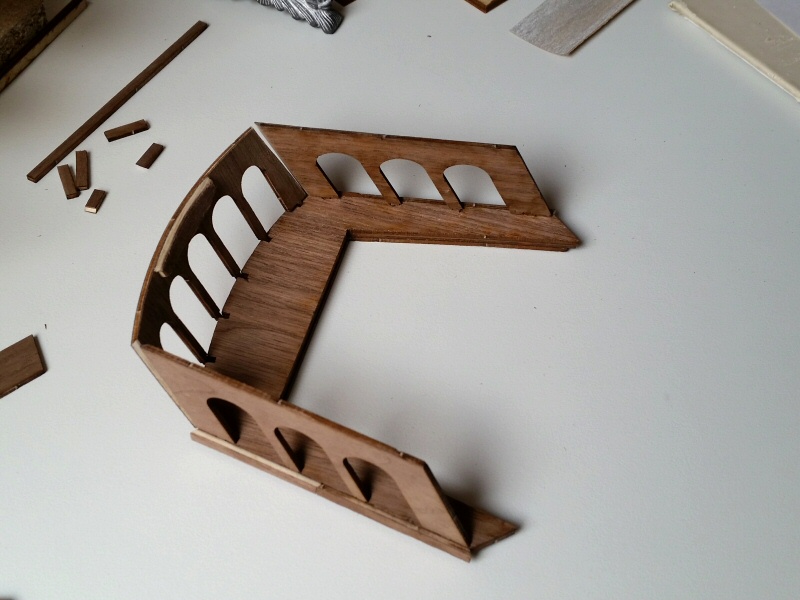

J'étais passé au château proprement dit.
Bon... J'étais prévenu, le plan comporte une inversion. Autre imprévu par contre : les baguettes à coller sur les côtés sont un poil trop courtes de 2 ou 3 mm facile ! Rajouter des petits bouts, c'est trop limite, donc j'ai coupé genre 3 cm, et refait des morceaux de 3.5 cm avec les chutes. C'est plus propre et facile à coller...
Ce qui a été délicat également, ce fut de "courber" l'arrière : pour le coup, je suis passé par un trempage dans l'eau chaude. Ca a presque bien marché jusqu'au "crac" en plein milieu, arf... Pas dramatique, on rajoute une autre baguette à l'intérieur en support, on colle bien tout ça, bien pressé, et on y verra que du feu...
Au final ça se monte pas trop mal, j'espère juste que ça s'emboitera assez bien avec la coque, maintenant....








Un peu plus tard, j'ai continué à passer du temps à latter ici ou là : les côtés du château justement car je trouve que cela fera beaucoup mieux (et c'est comme ça sur le vrai), ainsi que le pont arrière. C'est long à faire, mais c'est reposant, quelque part, lol ^^



Revenir en haut Aller en bas
http://www.cobraworld.net
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Lun 28 Sep 2015, 22:31

Bonsoir Joe Gillian
et bien ca prend tournure ton Black bonne suite
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
Revenir en haut Aller en bas
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Lun 28 Sep 2015, 22:36

C'est que le début pourtant ^^
Quand je vois d'autres navires et tout ce qui m'attend.... l'hiver sera long, lol ^^
Revenir en haut Aller en bas
http://www.cobraworld.net
chris
Amiral
Amiral
avatar

Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Lun 28 Sep 2015, 22:44

Shocked Shocked Dis donc, tu avances bien!!!

Ça c'est une affaire à suivre mais ne t'inquiète pas, tu ne seras pas le seul à maquetter cette hiver et il y aura du monde qui bavera sur les claviers lol! Wink

_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
romilly
Vice-Amiral
Vice-Amiral
avatar

Localisation : Romilly/sur/seine - Aube

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Mar 29 Sep 2015, 09:14

Joe Gillian a écrit:
Pour les Led, c'est pas tant la taille de celles-ci que les câbles surtout qui est délicat. le "pied" des fanaux (un tube donc) doit faire dans les 3.5/4mm max de diamètre, donc ça me laisse moins de 3mm pour passer 2 fils.

Mais je prends bonne note de cette référence, en effet, merci Smile

A noter que comme j'ai prévu un système détachable, je pourrais les remplacer de toute façon même une fois le BP terminé ^^

A noter que là il n'y a pas de "vitre" sur les fanaux encore, mais c'est à prévoir, quelque chose de légèrement opaque... je ne sais pas trop encore...

(Pour le château, ce sera assez opaque, donc la taille ne sera pas un problème. Pour le pont inférieur à priori, on ne les verra pas directement non plus je pense...
prend du fil téléphonique
Revenir en haut Aller en bas
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Mar 29 Sep 2015, 17:24

Les fils je les ai, c'est ok à priori, merci Wink

Bon j'arrive à une première "double question" ^^

Petite photo déjà, du pont inférieur latté aux 3/4 (il est juste posé pour la photo, rien n'est encore collé) :



Q1 : j'imagine que les canons sont à mettre à la fin, quand le navire est globalement terminé ? (sinon pas pratique si le bout des canons dépassent par les sabords, pour les manipulations, etc.)

Q2 : est-ce que vous les posez simplement, ou bien est-ce que vous les fixez ? (colle entre autre ?)

Si ce n'est pas fixé, mais pour pas que tout bouge au moindre petit choc, j'avais dans l'idée de mettre en place un système d'aimants basique (petit aimant sous les affuts, qui ne se verrait pas, et une petite plaque métallique juste "sous" les lattes - c'est pour ça que je n'ai pas terminé encore), mais peut-être que c'est s'embêter pour pas grand chose.... ?
Revenir en haut Aller en bas
http://www.cobraworld.net
gavouot 06
Maître
Maître


Localisation : nice 06
Navire préféré : chébec indiscret

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Mer 30 Sep 2015, 08:28

Très beau début.
Amicalement.
JPG
Revenir en haut Aller en bas
APRUZ
Maître principal
Maître principal
avatar

Localisation : Lucé sous Ballon 72
Navire préféré : Calypso

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Mer 30 Sep 2015, 08:57

Bonjour @ toi Joe
Belle avancée que voilà et belle qualité de kit , je prends aussi un ticket pour la suite
Bon courage
@+

Christian
Revenir en haut Aller en bas
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
avatar


MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Jeu 01 Oct 2015, 21:49

Hop,
Je remonte mes 2 questions de la page précédente, car je crois qu'elles n'ont pas été vues...

Joe Gillian a écrit:

Q1 : j'imagine que les canons sont à mettre à la fin, quand le navire est globalement terminé ? (sinon pas pratique si le bout des canons dépassent par les sabords, pour les manipulations, etc.)

Q2 : est-ce que vous les posez simplement, ou bien est-ce que vous les fixez ? (colle entre autre ?)

Si ce n'est pas fixé, mais pour pas que tout bouge au moindre petit choc, j'avais dans l'idée de mettre en place un système d'aimants basique (petit aimant sous les affuts, qui ne se verrait pas, et une petite plaque métallique juste "sous" les lattes - c'est pour ça que je n'ai pas terminé encore), mais peut-être que c'est s'embêter pour pas grand chose.... ?


Sinon petite avancée du jour, entre 2 travaux divers sur la coque (ponçage, rajout de trous d'aération... ça ne nécessite pas de photo pour si peu...) : j'ai décidé de m'attaquer au gouvernail. La pièce originale est propre... mais me semble trop simple. Je me suis dit, à tous les coups, c'est pas comme ça, et j'avais raison... Ci-dessous une photo du film et en insert la pièce en question.... Déjà il devrait donc y avoir 10 poignées, et non 8, et en effet c'est assez différent, surtout le cercle extérieur qui est plus fin. 2 bonnes raisons donc pour vouloir le refaire.




Donc j'ai cogité un peu, et je me suis lancé (les photos seront sans doute plus claires que mon bla bla) ^^
J'ai regardé dans les tutos les idées proposées par d'autres, mais je n'ai pas sous la main exactement les mêmes éléments, donc j'ai fais à ma façon.
Plutôt que de refaire un "disque" extérieur, je suis parti de... lattes ^^ A chaud, je les incurvé pour en faire des cercles/anneaux, l'idée étant d'en faire 2 couches (j'en ai fait 3 à l'arrivée). Pour simplifier la tache d'assemblage, je me suis trouvé - coup de bol - pil poil le tube en carton dur du bon diamètre "intérieur" qu'il me fallait.
- J'ai mis un scotch à l'envers
- puis fixé dessus la 1ère couche (latte)
- et enfin, collé à la cyano la 2nde couche (latte)
Après j'ai marqué les 10 trous à faire et perçage tout doucement de ce nouveau cercle extérieur.

Je crois qu'à ce stade, j'ai fait le plus délicat ^^
J'ai attaqué le centre (essieu) et il me reste à voir comment je fais faire les 10 "barres" (je n'ai pas recherché les termes exacts, désolé) pour finir tout ça, mais j'ai ma petite idée sur la chose ^^








A suivre donc sur ce petit sujet...
Revenir en haut Aller en bas
http://www.cobraworld.net
gavouot 06
Maître
Maître


Localisation : nice 06
Navire préféré : chébec indiscret

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Ven 02 Oct 2015, 08:31

Le système est ingénieux. Bravo.
Pour les canons à mon avis, il faut poser ceux qui seront ensuite inaccessibles avec la pose des ponts, sauf s'il s'agit de canons à piquer que tu peux poser par les sabords.
Personnellement je colle.
Amicalement.
JPG
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Black Pearl au 1/43ème de ZHL   Ven 02 Oct 2015, 21:36

Je trouve ton idée très bonne pour la fabrication de la barre et la réalisation est une très grande réussite ! Il y a de l'idée dans ce montage et cela rend bien !
Je vais suivre la suite de ton montage avec attention et ce modèle a l'air très sympa à construire.
Je ne savais pas qu'il se faisait des modèles du Black Pearl !

Bonne continuation !
Ronan
Revenir en haut Aller en bas

Black Pearl au 1/43ème de ZHL
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 7Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» les Pirates des Caraïbes
» Vos déceptions vernis
» Zoom Fast Black Lash
» Dupes collection style black (guilt by association + le vernis)
» Craquage style black :-)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
