MessageSujet: Higaki Kaisen de Woody Joe au 1/72    Jeu 18 Juin 2015, 00:56

Bonjour a tous,

Merci pour vos encouragements.  J'ai donc commencé le montage de la coque en suivant scrupuleusement les instructions. La première étape est le montage du fond de la coque ainsi que des 2 ensembles couples/quilles amovibles pour l'avant et l'arrière de la coque.





La proue est réalisée à partir de 3 pièces de bois, une centrale (fine) et deux latérales qui doivent être poncées pour donner la forme à la proue. Le ponçage est peut être un peu fastidieux, il a le mérite d'être agréable olfactivement parlant, le hinoki étant très parfumé.



Assemblage des éléments. Seuls les 2 couples centraux sont collés.



On peut voir les petites chevilles qui maintiennent les ensembles couples/quille avant et arrière. Les trous laissés seront comblés ultérieurement par de petites pièces de bois. Le premier bordé prédécoupé s'ajuste parfaitement.



Le 2eme élément du bordé est posé, il s'ajuste aussi parfaitement mais est déjà plus délicat à positionner. Le moindre décalage risque de poser problème par la suite.



La pose du 3eme élément se fait plus facilement

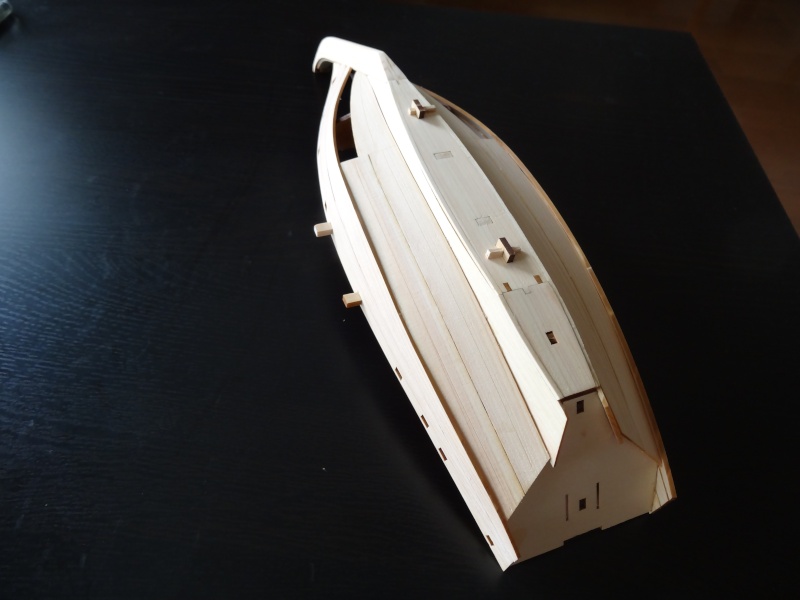

Voila ou j'en suis à ce jour, j'espère avoir un peu de temps pour continuer le bordage de la coque aujourd'hui.

Marc
Revenir en haut Aller en bas
shinano6969
Bagnard Banni
avatar

Localisation : paris
Navire préféré : ceux de l'IJN

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Jeu 18 Juin 2015, 05:29

Bonjour,

Voilà un beau kit qui sort de l'ordinaire.
En plus, grâce au Hinoki, le chantier doit sentir très bon.
Woody Joe fait des kit de temples et de châteaux qui sont magnifiques et très détaillés. Donc, ce kit aussi doit être de superbe qualité.

Avez-vous une adresse à me conseiller, car je serai au Japon vers la fin juillet ?

_________________
Un chemin de mille lieues commence toujours par le premier pas. (proverbe japonais)
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Jeu 18 Juin 2015, 05:55

Bonjour shinano696

En effet le chantier sent très bon Very Happy
Woody Joe fait en effet de beaux kits de qualité et détaillés, il est juste dommage qu'ils ne traduisent pas systématiquement leurs instructions pour les modélistes étrangers.

Vous allez ou au Japon?
Revenir en haut Aller en bas
shinano6969
Bagnard Banni
avatar

Localisation : paris
Navire préféré : ceux de l'IJN

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Jeu 18 Juin 2015, 06:02

Bonjour Marcjp,

Je vais de Tokyo à Fukuoka en shinkansen. Je resterai quelques jours à Kiushu, puis je reviens à Tokyo en m'arrêtant à Osaka, Kyoto et Karuizawa.
J'y vais une fois tous les deux ans. J'y achète essentiellement de la coutellerie, des ustensiles de cuisine et quelques kits que je n'ai pas le temps de monter.

_________________
Un chemin de mille lieues commence toujours par le premier pas. (proverbe japonais)
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Jeu 18 Juin 2015, 06:29

J'habite a Osaka et ma boutique préférée est plutôt spécialisée dans les kits européens, ils sont adorables et on un choix d'accastillage incroyable. J'y vais plus pour aller papoter que pour y faire des achats en général Very Happy car ils sont assez chers (surtout les kits).

Par contre pour les kits de Woody Joe, le moins cher est sur internet sur des sites locaux mais ils ne livrent qu'au Japon et tout est en japonais. Sinon il y a à Osaka dans le quartier "électronique" une grande boutique de modélisme : Super Kids Land Joshin sur la rue principale. Au 1er étage (2eme japonais) ils ont un coin avec plein de maquettes japonaises en bois de bateaux, temples, châteaux...ils avaient jusqu’à peu beaucoup de kits européens mais il n'en reste presque plus.
Ils sont un peu moins cher que le prix officiel des fabricants.

Revenir en haut Aller en bas
shinano6969
Bagnard Banni
avatar

Localisation : paris
Navire préféré : ceux de l'IJN

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Jeu 18 Juin 2015, 06:58

Merci pour cette adresse.
C'est la première fois que je vais à Osaka.
Vous parlez le japonais?

_________________
Un chemin de mille lieues commence toujours par le premier pas. (proverbe japonais)
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Jeu 18 Juin 2015, 07:35

De rien c'est avec plaisir. La boutique est très facile à trouver, elle se trouve sur la rue principale non loin de la station de métro Ebisucho (sortie 1-B prendre la rue à gauche en sortant et tout droit). On la repère très facilement de loin car il y a une grande enseigne rouge sur le toit de l'immeuble.
Oui je parle Japonais, ça fait longtemps que je vis au Japon.


Revenir en haut Aller en bas
lionel45
Lieutenant de Vaisseau
Lieutenant de Vaisseau
avatar

Localisation : Gien 45500
Navire préféré : Les IJN et la DKM

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Jeu 18 Juin 2015, 17:30

Merci à vous pour ce voyage par procuration très agréable cheers Very Happy Wink et La Royale est partout lol!
Amicalement
Lionel

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Sam 20 Juin 2015, 09:45

Bonjour à tous,
Merci Lionel 45  Very Happy  La Royale est un site très sympas que je consulte souvent, et ça me rapproche un peu du pays par la même occasion Wink

Aujourd'hui je n'ai pas eu trop de temps mais j'ai pu poser 2 pièces de bordé supplémentaires. La position de ces pièces est extrêmement importante et le moindre décalage va poser un problème pour la suite du montage. Pour limiter les risques d'erreur, une très fine ligne est gravée sur la proue et sert de repère au positionnement de l'avant des 2 bordés. Pour le moment tout tombe parfaitement, pourvu que ça dure.





Voila pour aujourd'hui, j’espère avoir plus de temps demain pour avancer au montage de la coque.

Bonne journée à vous tous

Marc
Revenir en haut Aller en bas
sergio42
Premier maître
Premier maître
avatar

Localisation : la fouillouse 42
Navire préféré : le soleil royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mar 30 Juin 2015, 09:29

bonjours

en effet le kit à l'air de bonne qualité, bon courage pour la suite je vais suivre ton sujet avec intéret
cheers

_________________
amicalement
Serge

Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mar 30 Juin 2015, 09:37

Merci Sergio Smile
J'ai fait pas mal de progrès et vais bientôt envoyer de nouvelles photos. La qualité du kit est jusqu’à présent très bonne, les découpes au laser sont d'une grande précision et il y a peu d'ajustements à faire.
Revenir en haut Aller en bas
lionel45
Lieutenant de Vaisseau
Lieutenant de Vaisseau
avatar

Localisation : Gien 45500
Navire préféré : Les IJN et la DKM

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mar 30 Juin 2015, 10:20

Bonjour marcjp Cela à l'air d'un très beau et bon kit quand je vois la qualité de tes plans j'imagine celle du modèle et tu dois apprécier Wink J'attends les nouvelles photos de ton avancée Very Happy
Amicalement
Lionel

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Higaki Kaisen de Woody Joe au 1/72 par marcjp   Mar 30 Juin 2015, 13:07

Bonjour à tous,

Voila des photos de la suite du montage de la coque.

Les choses commencent à se compliquer sérieusement car certaines pièces doivent être vrillées pour épouser la forme de la coque.
Une autre petite difficulté, toutes les pièces qui composent la coque ne sont pas de la même épaisseur, certaines sont très fines et fragiles et il faut faire très attention lors de la pose. Les serre-joints peuvent facilement endommager les pièces et j'ai remarqué que le bois de Hinoki marque très facilement.





A cette étape on doit enlever les 2 ensembles de couples/quilles avant de poser la dernière pièce qui ferme la coque.



La coque en partie terminée avec les traverses de support du pont.



Les trous laissés par les fixations temporaires des ensembles couples/quilles sont bouchés avec de petites pièces de bois.





Une pièce avec une petite poulie et un morceau de cordage doivent être installes à cette étape.





La coque doit normalement être impeccable aussi bien à l’extérieur qu'à l’intérieur car Woody Joe propose une pose partielle du pont afin de voir l’intérieur.
A ce moment du montage toutes les pièces joignent parfaitement, mais on n'a pas de marge d'erreur dans la pose.

Voila pour aujourd'hui.
Revenir en haut Aller en bas
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mar 30 Juin 2015, 14:40

Démat
Petit montage sympa et peu ordinaire
J'ai séparé ton sujet en deux une pour la présentation du kit et une autre pour le montage sunny

_________________

Revenir en haut Aller en bas
Stephane80
Maître
Maître
avatar

Localisation : Banlieue lyonnaise

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mar 30 Juin 2015, 14:48

Bonjour,

très étonnant petit bateau et remarquablement réalisé !!  Wink

Pour éviter que les serre-joints ne marquent le bois, j'insère toujours une petite chute de bois, du balsa par exemple, entre la pièce et le serre-joint.

A bientôt

Stéphane
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mar 30 Juin 2015, 19:41

Bonsoir marcjp
il avance bien ce petit montage
bonne continuation
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
Revenir en haut Aller en bas
parellum
Premier maître
Premier maître
avatar

Localisation : Béziers

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mar 30 Juin 2015, 20:51

Comment ai-je pu louper ça? cyclops
C'est magnifique cheers

Amicalement sunny
Patrick
Revenir en haut Aller en bas
jeanbauduen
Capitaine de Vaisseau
Capitaine de Vaisseau
avatar

Localisation : bauduen
Navire préféré : bismark uss enterprise cv6 hood

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mar 30 Juin 2015, 21:16

Bonjour joli montage, bonne continuation. Amitié
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mer 01 Juil 2015, 02:25

Bonjour à tous,

Merci pour vos encouragements Very Happy
Pour ceux intéressés, la présentation du kit se trouve maintenant sur la page suivante:

http://www.laroyale-modelisme.net/t16054-presentation-du-kit-higaki-kaisen-de-woody-joe-au-1-72-par-marcjp?highlight=higaki+kaisen

Sinon le montage de la coque avance bien, dans les photos suivantes vous pouvez voir le montage de la partie arrière de la coque.

On commence par la partie supérieure en posant 2 sortes d'"ailes" de chaque côté, sur lesquelles viennent se positionner la plaque arrière du bateau.



Sur cette photo on peut voir la partie arrière qui sera décorée de petites plaques de cuivre.



Ici nous pouvons voir la partie inférieure qui sera le caisson du gouvernail.



La partie arrière est ensuite fermée latéralement par de grandes pièces, et le dessous par des morceaux de baguettes.





Le gros de la coque est maintenant terminé, elle a mainteant sa longueur finale, à savoir environ 42cm . Le plus délicat reste à faire à en voir les pages d'instructions à venir!...

Le kit ne prévoit pas la peinture partielle de la coque comme les véritables navires de l’époque.
J'ai décidé de la peindre en me basant sur des photos que j'avais prises au musée maritime d'Osaka de la reproduction grandeur nature d'un véritable Hikagi Kaisen, le "Naniwa Maru". Le navire en question a véritablement navigué avant d’être enfermé dans le musée qui a malheureusement fermé il y a 2 ans  Sad
J'ai également un petit livret en Japonais du musée sur le bateau montrant des croquis de l’époque et le dessins de la coupe du bateau avec ses marchandises qui va m’être bien utile pour la suite.

A très bientôt,

Marc
Revenir en haut Aller en bas
shinano6969
Bagnard Banni
avatar

Localisation : paris
Navire préféré : ceux de l'IJN

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mer 01 Juil 2015, 03:53

Bonjour,

Je suis ce montage attentivement.
Suivant votre appréciation de la qualité de ce kit, je suis tenté par l'achat d'un kit de château japonais.
Il y a un navire de ce type au musée des technologies maritimes à Odaiba, à Tokyo. Il y a tout un étage consacré à la navigation ancienne.
J'avais pris plein de photos qui sont, malheureusement, dans mon ancien PC.

_________________
Un chemin de mille lieues commence toujours par le premier pas. (proverbe japonais)
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mer 01 Juil 2015, 04:11

Bonjour,

Je pense que les kits de Woody Joe sont tous de bonne qualité. Les planchettes de bois sont impeccables, les découpes au laser aussi et jusqu’à présent toutes les pièces se joignent avec une très grande précision.

Je n'ai pas fait de château de chez eux mais en avais monté un vendu par De Agostini Japan tout décoré intérieurement qui était d'une qualité incroyable avec toutes les pièces découpées au laser. Pourtant les structures étaient extrêmement complexes avec des centaines de poutres qui s’entrecroisent et il y avait plus de 4900 pièces au total.  Si les modèles de Woody Joe sont du même niveau alors vous pouvez vous lancer.

Merci pour le tuyau sur le musée à Odaiba, j'irai le voir lors d'un prochain déplacement à Tokyo Very Happy
Revenir en haut Aller en bas
shinano6969
Bagnard Banni
avatar

Localisation : paris
Navire préféré : ceux de l'IJN

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mer 01 Juil 2015, 06:08

C'est un musée intéressant sur 5 ou 6 étages.
Il est en forme de navire. L'entrée, en 2013 était à 200 yen (1,65 euros)
On peut y visiter le navire d'exploration polaire "Soya".
Il y a beaucoup de modèles réduits, ainsi que des navires grandeur nature.

Je crois bien que je vais ramener du Japon un château. Parce que, c'est vrai que lorsqu'on voit l'enchevêtrement de poutres de certains temples, c'est vraiment impressionnant de précision.
Reproduire ce type d'architecture doit être passionnant. Et ça change de l'ordinaire.
A ce sujet, je vais passer une dizaine de jours à Kyoto, et je vais photographier les temples, argentique et numérique.

_________________
Un chemin de mille lieues commence toujours par le premier pas. (proverbe japonais)
Revenir en haut Aller en bas
parellum
Premier maître
Premier maître
avatar

Localisation : Béziers

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mer 01 Juil 2015, 08:23

La précision des découpes parait tip top Very Happy

Ce type d'embarcation sort du commun et se montre très agréable à regarder Laughing

Bravo pour le montage cheers

Amicalement
Patrick
Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mer 01 Juil 2015, 08:37

Je connais le musée de l’extérieur mais je ne pensais pas qu'il était aussi intéressant. Merci du renseignement.

C'est une très bonne idée de rapporter un château ou un temple à faire, cela change des modèles habituels et ils sont assez décoratifs compte tenu de la qualité. Il y a un autre fabriquant japonais qui fait des kits de temples encore plus détaillés que Woody Joe à première vue, mais aussi plus chers. Je ne me souviens pas du nom mais je peux faire une recherche si vous êtes intéressé.
Vous serez au Japon à quelle période?

Revenir en haut Aller en bas
marcjp
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Osaka, Japon
Navire préféré : Soleil Royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72    Mer 01 Juil 2015, 08:42

Merci Patrick Very Happy
J'avoue que j'ai pas mal de plaisir avec ce petit modèle et que j'adore la forme inhabituelle de la coque.

Amicalement
Marc
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Higaki Kaisen de Woody Joe au 1/72

Revenir en haut Aller en bas

Higaki Kaisen de Woody Joe au 1/72
Revenir en haut
Page 1 sur 6Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» Votre ou vos écart(s) de la journée!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
