MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Mer 01 Juil 2015, 23:17

bien le bonsoir

laiton ou cuivre mais il y a le problème des brasures

autrement il y a la carte plastique c'est moins "noble" mais plus facile à assembler

pour la fabrication c'est pas bien compliqué mais ça demande un peut de temps
si tu n'es pas trop préssé contacte moi en MP je t'explique comment faire simplement

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
avatar

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Jeu 02 Juil 2015, 07:59

Salut Bromure
Tu proposes à OVL de lui expliquer "en MP" la fabrication de sa pièce ce qui est très sympa de ta part, mais je suis sûr que si tu le faisais sur le forum ça intéresserait beaucoup de monde, moi le premier, toutes les astuces et techniques de fabrication sont bonnes à prendre, qu'en penses-tu? Wink

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Jeu 02 Juil 2015, 17:33

Bien le bonjour

pas d'inquietudes je vais poster ici des que j'ai fini les dessins

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
andraud 13780
Elève officier
Elève officier
avatar

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Jeu 02 Juil 2015, 17:51

bonsoir OVL belle construction de ta pièce du beau travail
a plus
Amicalement
Michel

_________________
Michel
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Ven 03 Juil 2015, 00:30

euhhh,
merci Michel,... mais je n'ai pas encore commencé, la coque est comme ça dans le kit Razz

j'éspère commencer ce weekend (si le boulot le permets)

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Ven 03 Juil 2015, 09:25

Bien le bonjour

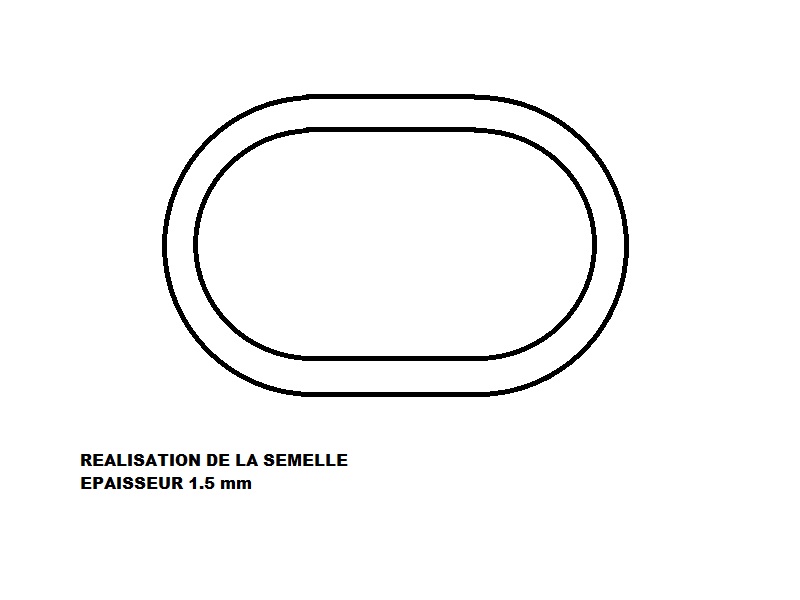

bon voila comment je vois les choses pour la fabrications des ecopes
mon idée a été de faire simple pour que ce soit à la portée de chacun
j'ai donc décomposé en volume à assembler

" />

" />

" />

" />

" />

" />

je pense que les shemas parle d'eux même

s'il y a des questions allez-y

je viens d'y penser pour des réalisations en laiton ou en cuivre on doit pouvoir assembler
par rivetage au lieu de brasage

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Ven 03 Juil 2015, 10:24

Wooow, tu travailles vite Bromure cheerscheers

Merci pour les plans et explications,

comme tu dis les shamas parlent d'eux mêmes.

Je vais essayer de réaliser ce projet

Merci beaucoup ExclamationExclamation

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
avatar

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Ven 03 Juil 2015, 11:06

Salut Bromure
Bien vu les croquis parlant, je me posais justement la question comment maintenir les grilles pour la soudure, l'astuce des encoches y répond, super Wink
Merci à toi

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Ven 03 Juil 2015, 15:44

Bien le bonjour

heureux que cela convient bonne realisation

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Sam 11 Juil 2015, 13:14

Voila, j'ai fait un premier essay pour fabriqué la semelle des écopes. Pas convaincu du résultat (donne mieux en photo qu'en reel) j'ai utulisé ce qui me reste en stock (alu 0,5) et après avoir scié, ça gondole un peu, je dois donc chercher plus épais (comme Bromure avait dit)
mais bon, c'est un essai !!





_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Dim 12 Juil 2015, 22:06

Bonsoir,
hier j'ai reçu mes moteurs pour le Tamar, c'est du sérieux! des E Max brushless outrunner 4030




Je cherche des accouplements pour le moteur (8mm diamètre) et l'axe d'hélice (4 mm diamètre) si vous avez des adresses ou les acheter?


J'ai aussi commencé le Y boat (zodiac) J'avais lu quelque part que ce kit n'était pas d'une qualité exceptionnel, ben... c'est vrais Evil or Very Mad

il va falloir poncer et adapter un max affraid

j'espère que le kit du Tamar est de meilleur qualité (à voir les pièces, on dirait que oui), on verra cyclops





_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
lionel45
Lieutenant de Vaisseau
Lieutenant de Vaisseau
avatar

Localisation : Gien 45500
Navire préféré : Les IJN

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Dim 12 Juil 2015, 22:33

j'attends Razz Razz la suite Razz
Amicalement
Lionel

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
steph84150
Elève officier
Elève officier
avatar

Localisation : Jonquières (84) - Lomme (59)
Navire préféré : Remorqueurs , Chalutiers

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Lun 13 Juil 2015, 10:42

Bonjour Olav,
Cela promet une navigation rapide avec ces gros moteurs.

_________________
Steph, du Vaucluse
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Lun 13 Juil 2015, 11:03

Bonjour à tous,

Je suis impressionné par la solution des écopes de Bromure, je trovue cela très ingénieux.
Merci !

OVL -> Très bien les moteurs, ils ne devraient pas avoir de mal à tirer cette coque à bonne vitesse.
Tu as prévu quoi comme contrôleurs et batteries ?

Bonne continuation.


cdt
Revenir en haut Aller en bas
andraud 13780
Elève officier
Elève officier
avatar

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Lun 13 Juil 2015, 11:38

bonjour OVL encore un sacré morceaux que tu attaque là bravo bon commencement
j' attend la suit avec impatience
a plus
Amicalement
Michel

_________________
Michel
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Lun 13 Juil 2015, 21:41

@ Lionel: ça va prendre un certain temps, vu le début difficile Mad:P

@ Steph:oui ils sont gros, mais d'après les infos que j'ai eu, c'est ce qu'il faut, vu la taille et le poids du
             bateau Wink
@Akula: effectivement, les plans de Bromure sont super, maintenant il me reste à m'appliquer pour la
             réalisation.
             Au niveau des contrôleurs, je sais que tu m'as dis des 120A mais des  80 A devraient suffire ou
             non? Pour les batteries je pens LIpo?
@Michel:Effectivement, quand je vois tous ce qu'il faut faire drunken ca fait un peu peur, surtout que les
             explications sont sont pas terribles , mais bon, je vais voir pas à pas  Rolling Eyes

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
jcbeynarbonne
Second Maître
Second Maître
avatar

Localisation : Hérouville St Clair 14200
Navire préféré : Le TITANIC - Bismark

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Mer 15 Juil 2015, 14:40

Beau morceau ovl
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Mer 15 Juil 2015, 17:22

OVL a écrit:

@Akula: effectivement, les plans de Bromure sont super, maintenant il me reste à m'appliquer pour la
             réalisation.
             Au niveau des contrôleurs, je sais que tu m'as dis des 120A mais des  80 A devraient suffire ou
             non? Pour les batteries je pens LIpo?

Bonjour OVL,

Je préconise des 120A pour avoir de la marge. Qui peut le plus, peut le moins. Le Turnigy Aquastar 120A a bonne presse.
Les moteurs sont conséquents et le déplacement du modèle également, donc à l'accélération, les appels de courant vont être assez élevés.
Pour refroidir les moteurs, la question n'a pas été abordée, as-tu une idée ?

Pour les accus, je ne peut que te recommander des Lipos, car rapport encombrement/capacité/capacité de décharge, il n'y a guère mieux.
Par contre, il faudra les entretenir avec un chargeur adapté, notamment pendant les période de non utilisation.
Je ne sais pas quelle est ton expérience en la matière, mais ça peut paraître rédhibitoire.
Sinon, les LiFe semblent être plus souples d'emploi et vieillissent mieux.
Au pire des NiMh mais attention à leur capacité de décharge, il peuvent prendre feu s'ils sont trop faibles (et oui eux aussi).

cdt,
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Mer 15 Juil 2015, 17:33

le bonjour vous va,
merci pour cette intervention A.

_________________
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Jeu 16 Juil 2015, 21:08

Merci JC

Akula, ok je vais suivre tes conseils pour les 120A et j'irais pour les Lipos.
Pour le refroidissement des moteurs, je ne sais pas, car se sont des "outrunners".
Ce que j'ai pu obtenir comm info c'est qu'ils n'ont pas besoin de refroidissement.
Qu'en penses-tu?

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Sam 18 Juil 2015, 22:44

Bonsoir à tous

Aujourd'hui j'ai enfin commencé mon Tamar (je laisse le zodiac sur le coté par pure frustration)
j'ai attaqué au Dremel la coque et enlevé les surplus d'après le plan

avant


après


le dessus


La fabrication du fameux "hockey Stick" sur lequel le navire "glisse" quand il est lancé du slipway




juste un essai


voilà pour le moment.

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
steph13
Maître
Maître



MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Dim 19 Juil 2015, 22:06

Bonjour,

Ton projet avance déjà bien !

Juste une question, pour tes écopes, le cuivre ou le laiton se soudent bien, l'alu il me semble que c'est plus compliqué. Tu penses coller les pièces à la soudure à froid (genre chez castotruc rayon plomberie) ?

En tous cas, bonne continuation, on se régale ...

Steph
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Lun 20 Juil 2015, 00:09

Bonsoir Steph,
pour mes écopes, je dois commander du laiton, j'ai juste fait un premier essai en al, car j'avais un morceau en stock. Very Happy

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Lun 20 Juil 2015, 09:59

OVL a écrit:

Akula, ok je vais suivre tes conseils pour les 120A et j'irais pour les Lipos.
Pour le refroidissement des moteurs, je ne sais pas, car se sont des "outrunners".
Ce que j'ai pu obtenir comm info c'est qu'ils n'ont pas besoin de refroidissement.
Qu'en penses-tu?

Bonjour OVL,

Pour le refroidissement des CT, ils n'ont en effet pas besoin d'être refroidis dès lors qu'ils sont dans un espace ouvert.
J'en ai un (format 450) sur une embase hors-bord, c'est parfait. Dans un helico/avion, pareil si l'air circule bien dans le capot.
Dans un bateau, ça dépendra si celui-ci est hermétique ou pas.
Brassé de l'air chaud dans une coque ne va pas suffire, à mois de laisser des entrée d'air.

Sinon, j'utilise dans un de mes offshore un support moteur permettant de refroidir le flasque.
Tu peux t'en inspirer pour te confectionner à partir d'une plaque en alu (6mm par ex) un radiateur.

Quelques exemples:





Ou ici: http://www.mini-meca-rc.fr/shop/support-moteur/scorpion

Voilà, en espérant avoir répondu à ta question.

cdt

Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°   Lun 20 Juil 2015, 21:48

Bonsoir Akula,
merci pour les infos, je vais voir comment faire pour le mieux Very Happy

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: TAMAR CLASS de Speedline models au 1/12°

Revenir en haut Aller en bas

TAMAR CLASS de Speedline models au 1/12°
Revenir en haut
Page 2 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Type 42 Class destroyer
» Anti-air frigates (Jacob van Heemskerck class)
» M-klasse fregatten (Karel Doorman M-class frigates)
» Standaardfregatten (Kortenaer class frigates)
» Le phare de gatteville classé.

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
