MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyVen 03 Juil 2015, 12:17

super bonne continuation

_________________
Michel
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyVen 03 Juil 2015, 12:31

Bonjour Pierre
Elle avance très bien ta pinasse
Bonne continuation sur tes aménagements
@mitié Laurent

_________________
La Pinasse plan MRB au 1/25° - Page 3 85_ven10 La Pinasse plan MRB au 1/25° - Page 3 Chouan11
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyDim 05 Juil 2015, 10:06

Bonjour,

Essai de cintrage de la baguette qui fera le tour du pont.
Comme vous pouvez le voir, c'est pas terrible. Ce n'est pas linéaire comme courbure, il y a des cassures.

La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1031" />

La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1032" />

La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1033" />

Vous avez certainement des conseils à me donner.
Bromure et Amiral13, je sais que vous avez réussi en faisant tremper les baguettes, je dois avoir loupé quelque chose car chez moi, c'est pas terrible.

J'ai fait tremper ma baguette de Samba 5 x 1.5 pendant 24 h dans de l'eau et je l'ai mis en forme sur la planche avec des punaises.
Le problème c'est que ça fait des marques au niveau des punaises et il y a des cassures comme vous pouvez le voir sur les photos.

Pour avoir quelque chose de propre, faut-il faire un espèce de moule en bois ?

J'attends vos conseils et remarques avec impatience.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Restater
Vice-Amiral
Vice-Amiral
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyDim 05 Juil 2015, 18:51

Salut Pierre
Le trempage dans de l'eau ne suffit pas il faut faire tremper la baguette dans de l’alcool à brûler, et si tu n'y arrive pas il y a la solution de découper la lisse dans du ctp de la bonne épaisseur, ou comme tu le dis moules mâle et femelle
Bon courage

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  La Pinasse plan MRB au 1/25° - Page 3 Drapea10
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyDim 05 Juil 2015, 19:41

Merci Restarter,

J'avais penser le découper dans du ctp, mais comme cette partie ne sera pas peinte on ne verra pas le fil du bois dans le longueur.
J'ai relus les conseils de Bromure et Amiral13 et j'avais zapper l'alcool à brûler.
Je vais recommencer avec de l'alcool.

Merci encore

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
lionel45
Vice-Amiral
Vice-Amiral
lionel45

Localisation : Gien 45500
Navire préféré : Les IJN la DKM et les autres

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyDim 05 Juil 2015, 19:50

Un bien joli montage que je découvre et que je trouve très instructif Bonne continuation je vais suivre Wink
Amicalement
Lionel

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyDim 05 Juil 2015, 19:52

Démat

J' utilises cette solution pour les lisses où plats-bords, après avoir fait tremper mes lattes dans l'alcool à brûler les cales sont maintenues par des pinces où aiguilles


La Pinasse plan MRB au 1/25° - Page 3 Cintra10 sunny

_________________
La Pinasse plan MRB au 1/25° - Page 3 96713111
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyDim 05 Juil 2015, 21:28

Bien le bonsoir

je pense que le lamelle-collé devrais faire l'affaire

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Marcalfred
Second Maître
Second Maître
Marcalfred

Localisation : suisse
Navire préféré : toujours celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyDim 05 Juil 2015, 21:42

J'ai pensé aussi au lamellé collé,mais Bromure m'à devancé, c'est normal il est Amiral Very Happy

C'est ni plus ni moins ce que j'ai fait pour latter le pont de ma pinasse.

_________________
Amicales salutations,

Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyLun 06 Juil 2015, 07:28

Bonjour à tous,

Merci de vos conseils, je vais maintenant essayer de les mettre en pratique.
Je vous ferais part des résultats, bien sûr.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyLun 06 Juil 2015, 07:52

Bien le bonjour

tu va dans un brico bazard type castomerlin

on y trouve du bois de plaquage en feuille dans differentes essences de bois

je pense que ça devrait le faire si tu compte le vernir

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Restater
Vice-Amiral
Vice-Amiral
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyLun 06 Juil 2015, 08:01

Le lamellé collé c'est bien, mais cette pièce ne sera pas peinte nous a dit l'ami Pierre, ça risque donc de "choquer" un peu point de vue esthétique

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  La Pinasse plan MRB au 1/25° - Page 3 Drapea10
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyLun 06 Juil 2015, 19:23

bien le bonsoir

c'est pour ça que je preconnise de le faire en bois de placage apres ponçage fin ça ne ce voit pas et si c'est vernis c'est top

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyMar 07 Juil 2015, 14:03

le bonjour vous va,
pourquoi l'on conseille l'alcool à brûler car elle dissout la cellulose du bois et de ce fait le rend plus souple.
Voilà une des raisons de l'alcool à brûler, l'autre car elle sèche très vite !

_________________
La Pinasse plan MRB au 1/25° - Page 3 Parche11
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyMar 07 Juil 2015, 18:58

Bonjour à tous,

J'ai suivi vos conseils.
- Trempage dans l'alcool à brûler toute la journée
- Création de petite cale pré percer pour maintenir la baguette à plat

Voila quelques photos. Le résultat c'est pour demain quand je vais libérer la baguette.

Les petites cales
La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1034" />

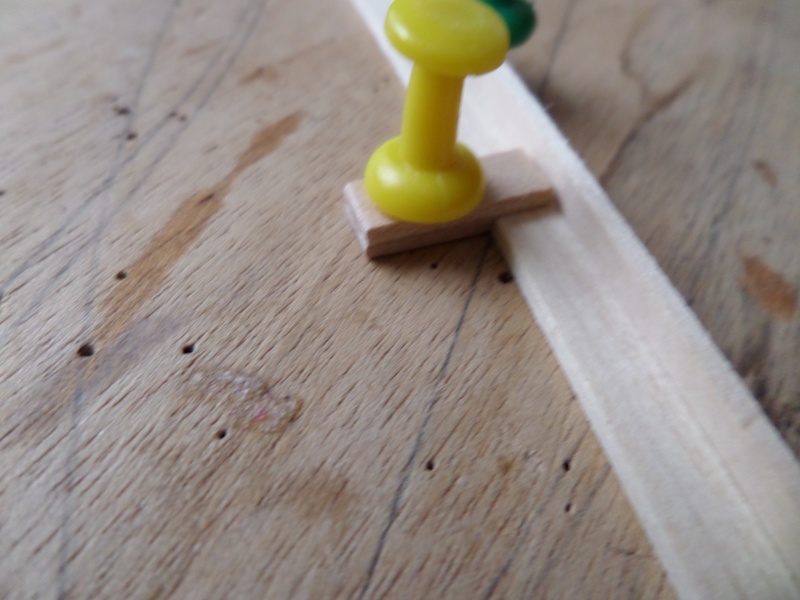

Cale en place fixée par une punaise
La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1035" />

Vue d'ensemble
La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1036" />

Je crois que celle-ci c'est fendu à un endroit mais je devrais pouvoir réparer.

Merci à tous pour ces conseils.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Restater
Vice-Amiral
Vice-Amiral
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyMer 08 Juil 2015, 07:57

Salut Pierre
Je crois que cette fois ci tu "tiens le bon bout" cheers

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  La Pinasse plan MRB au 1/25° - Page 3 Drapea10
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyMer 08 Juil 2015, 19:44

Bonjour à tous,

Voila ce que ça donne
La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1037" />

Quelques petits défauts qui seront éliminés au poncage.
La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1038" />

Après un léger ponçage, montage à blanc.
La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1039" />

La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1040" />

La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1041" />

Voila, cette fois-ci, je penses que c'est bon.
Il me reste à faire l'autre coté.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
OVL

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyMer 08 Juil 2015, 23:34

C'est réussi Pipr,ca donne bien, Bravo.

Dis-moi, ou as tu trouvé ces petit serre joint?  ils m'ont l'air pratiques cheers

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
roro10
Quartier-maître de première classe
Quartier-maître de première classe
roro10

Localisation : Lille dans le Nord
Navire préféré : navire de plaisance

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyMer 08 Juil 2015, 23:36

pipr bonjour
très beau travail.
je crois qu'en me lançant dans une pinasse au 1/10 je me suis attaqué a rude travail.
je me rend compte des difficultés qui m'attende.

je vais suivre ton montage avec un grand intérêt.

salutations amicales.

_________________
Robert.
Avec du temps et de la patience, on vient à bout de tout.


        La Pinasse plan MRB au 1/25° - Page 3 Yrout210
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyJeu 09 Juil 2015, 07:38

Bonjour à tous,

Merci pour ces encouragements.
En ce qui concerne les serres joints ils viennent de chez Multirex : SERRE JOINT MULTIPRESSES BERNA

Amicalement.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyJeu 09 Juil 2015, 11:07

Salut pipr
ayez tu as réussi ton coup avec ces baguettes en plus ca le fait très bien beau rendu une fois mis en place ,bravo
bonne continuation
@mitié Laurent

_________________
La Pinasse plan MRB au 1/25° - Page 3 85_ven10 La Pinasse plan MRB au 1/25° - Page 3 Chouan11
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyJeu 09 Juil 2015, 18:40

Bonjour à tous,

Les deux cotés maintenant, babord et tribor. Montage à blanc toujours car j'attends pour peindre ma coque.
La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1042" />

La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1043" />

La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1044" />

Sur cette dernière photo, on aperçoit les placages de coque intérieurs. Montage à blanc la aussi.

Bonne soirée à tous.
Amicalement.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
roro10
Quartier-maître de première classe
Quartier-maître de première classe
roro10

Localisation : Lille dans le Nord
Navire préféré : navire de plaisance

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyJeu 09 Juil 2015, 23:14

Salut pipr.
très beau travail de précision.
j'en reste admiratif
bonne continuation.

_________________
Robert.
Avec du temps et de la patience, on vient à bout de tout.


        La Pinasse plan MRB au 1/25° - Page 3 Yrout210
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
OVL

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyVen 10 Juil 2015, 00:45

Bonsoir Pierre,
tu avances bien,
merci pour l'info des serre joints cheers

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 EmptyMar 14 Juil 2015, 15:22

Bonjours à tous,

J'ai fini de peindre la première couche de ma coque, il me reste le noir et la ligne blanche de flottaison.
La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1045" />
C'est un peu criard, il aurait fallu une autre teinte de rouge un peu plus foncé. tant pis.

La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1046" />

La Pinasse plan MRB au 1/25° - Page 3 <a href=La Pinasse plan MRB au 1/25° - Page 3 Sam_1047" />

Voila pour aujourd'hui.
Bonne fin de week-end

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Contenu sponsorisé




La Pinasse plan MRB au 1/25° - Page 3 Empty
MessageSujet: Re: La Pinasse plan MRB au 1/25°   La Pinasse plan MRB au 1/25° - Page 3 Empty

Revenir en haut Aller en bas

La Pinasse plan MRB au 1/25°
Revenir en haut
Page 3 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
