 fabrication du pavillon

Aller en bas
AuteurMessage
marin de seine
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : seine aval
Navire préféré : navire de la Compagnie Général Maritime, et bateaux fluviaux

MessageSujet: fabrication du pavillon   Jeu 04 Juin 2015, 15:39

Bonjour

Comment peu ton réalises un petit pavillon Français ou autre pour du 1/50°.

En tissu fin, papier plus vernis?

Je ne sais comment faire, merci d'avance.
Amicalement

Jean Marc
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: fabrication du pavillon   Jeu 04 Juin 2015, 15:57

Bonjour Marin de Seine,
j'imagine que ton pavillon au 50ème doit mesurer dans les 4 à 5 cm réduit à l'échelle.
Alors, il faut que tu saches si tu veux qu'il soit rigide (donc déployé même au repos) ou si tu souhaites qu'il "flotte au vent)
la matière sera différente
- papier peint ou 3 tissus ordinaires cousus dans le 1er cas (il aura une certaine rigidité)
- tissu de soie très léger, 3 tons cousu. (pour trouver ce genre de tissu dans les 3 couleurs du drapeau, ça va pas être évident.
Si je devais faire ce pavillon, je choisirais les 3 tissus cousus. Je crois que ceux qu'on achète tout fait doivent être faits comme ça.
Amitiés
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
32Dundee
Crocodile
Crocodile
avatar

Localisation : Les clayes sous bois
Navire préféré : Bismarck

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: fabrication du pavillon   Jeu 04 Juin 2015, 16:16

Petite astuce à la place du tissu de soie: pour ceux qui habitent près d'un port de plaisance (ou pas loin) demander à un maître voilier ou chez un shipchandler des chutes de rouleaux de toile à spi ou des morceaux de vieux spi. Il faudra que ce soit du grammage léger bien sur.

_________________
Jean-françois

Terminé : Marceau (Heller 1/400) ICI
Revenir en haut Aller en bas
AD'HOC
Bagnard Banni


Localisation : un petit bled au fin fond de l'Hérault
Navire préféré : Le Soleil Royal, et un tas d'autres

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: fabrication du pavillon   Jeu 04 Juin 2015, 19:48

Bien le bonjour Marin de Seine,

La matière à utiliser pour un pavillon de marine dépend essentiellement de ton navire.
Est-il statique ou destiné à naviguer? Quelle est sa taille? etc...

Un caboteur ou un porte-avions au 1/50, ce n'est évidemment pas pareil.

Pour ce qui est du tissu, il doit, dans tous les cas, être le plus fin possible.
A l'échelle 1, il est déjà très fin.
J'ai pour ma part opté pour une solution toute bête: un rectangle découpé dans un sac en plastique blanc, le bleu et le rouge au feutre indélébile.

Pour le statique, l'alu du genre tablette de chocolat avec les couleurs à la peinture acrylique; l'intérêt étant de pouvoir figurer les plis et l'orientation du pavillon.

Les proportions des couleurs obéissent à des règles précises:
- bleu: 30% de la longueur, soit 0,30 cm pour une longueur de 1 mètre
- blanc: 33%-------------- soit 0,33 cm ---------------------------
- rouge: 37% ------------- soit 0,37 cm ---------------------------
cela afin de supprimer l'effet d'optique qui fait paraître les blanc et rouge plus étroits quand les 3 couleurs sont d'égale largeur.



Le rectangle est lui aussi soumis à des mesures précises:
la longueur ou "battant" doit être égale à une fois et demie la largeur ou "guindant".
Ce qui donnera par exemple un pavillon de 90 cm de longueur pour une largeur de 60 cm.study

Voilà, voilà

A+
Amicalement
Very Happy

_________________
"Je sortirai du camp,mais quel que soit mon sort,
J'aurai montré, du moins, comme un vieillard en sort!"


Adolphe Dumas. Le Camp des Croisés

______________________________________

"Dans la Marine on ne fait pas grand chose, mais on le fait de bonne heure!"

Le Marin Shadok



Précurseur préhistorique de l'ACMSJF (Association des Commenceurs de Maquettes Sans Jamais les Finir)
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: fabrication du pavillon   Jeu 04 Juin 2015, 20:27

Bel exposé Ad'Hoc.
Décidément, on en apprend tous les jours.
Avec cela, plus d'excuse, Dundee... Tu dois faire un VRAI pavillon.
Merci Ad'Hoc
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
32Dundee
Crocodile
Crocodile
avatar

Localisation : Les clayes sous bois
Navire préféré : Bismarck

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: fabrication du pavillon   Jeu 04 Juin 2015, 21:18

albatros55 a écrit:
Bel exposé Ad'Hoc.
Décidément, on en apprend tous les jours.
Avec cela, plus d'excuse, Dundee... Tu dois faire un VRAI pavillon.
Merci Ad'Hoc

L'astuce d'AH'DOC de réaliser çà à partir de papier alu ... ça me plait bien pour du 1/400. Après l'initiateur du sujet c'est Marin de Seine Wink

_________________
Jean-françois

Terminé : Marceau (Heller 1/400) ICI
Revenir en haut Aller en bas
jiherve
Second Maître
Second Maître


Localisation : Bordeaux
Navire préféré : Royal Caroline

MessageSujet: Re: fabrication du pavillon   Jeu 04 Juin 2015, 22:07

bonsoir,
avec une imprimante et du papier de faible grammage, impression recto verso, bien sur il faut faire des essais.
JR
Revenir en haut Aller en bas
marin de seine
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : seine aval
Navire préféré : navire de la Compagnie Général Maritime, et bateaux fluviaux

MessageSujet: Re: fabrication du pavillon   Ven 05 Juin 2015, 23:16

Bonsoir

Un grand merci a tous pour les infos, pour la réalisation d "un pavillon.

Bon W.E.

jean Marc ( marin de seine)
Revenir en haut Aller en bas
Docgillou
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Idf

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: fabrication du pavillon   Mar 16 Mai 2017, 11:19

Bonjour à tous,
Un petit tuto pour réaliser un pavillon tissu:
Voici ce dont vous aurez besoin:

- le bubble jet set 2000 est un fixateur d'encre d'imprimante à jet d'encre.
- colle en spray repositionnable
- ciseaux, reglet, fil, crayon et un fer à repasser sans vapeur.

1/ commencer par verser le bubble jet set dans un récipient pour imbiber le tissus de votre choix pendant 20 minutes. Puis laisser sécher sur une serviette de bain. Une fois le tissu sec, le repasser.

2/ découper le tissu à imprimer au format A4 moins 1 cm.

3/ pulveriser la colle sur le papier (surtout pas sur le tissu) et mettre en position le tissu. veillez à bien retirer tous les fils et les "moustaches". Les imprimantes n'aiment pas ca!!!

4/ lancer l'impression de votre pavillon. C'est la ou on croise les doigts!!!!

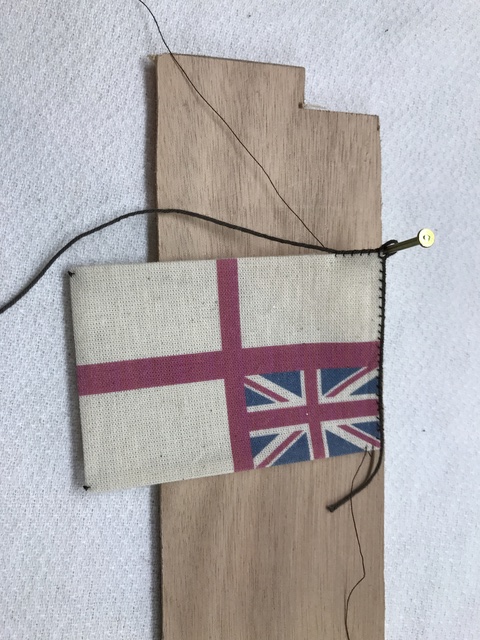

5/ décoller le tissu du papier (cela vient facilement!!!). vous obtenez ça:



6/ decoupage et ourlet:



7/ Pliage, 2 points de securité aux angles:



8/ couture des bords:




9/ finitions:





bon courage à tous!!!!
Docgillou
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: fabrication du pavillon   Mar 16 Mai 2017, 11:47

très belle démonstration et claire. La preuve...j'ai tout compris !
Bravo pour cet excellent toto. Merci
Revenir en haut Aller en bas
