Forum pour tous les passionnés de modélisme naval

AccueilPortailS'enregistrerFAQConnexion

Partagez |


 Construction LA FLORE au 1/84° de Constructo

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant
AuteurMessage
papy biquet
Major
Major
avatar

Localisation : caen

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 07 Sep 2015, 07:29

bonjour! ok de cette façon je vois mieux ! maintenant commencer a brochetage , il faut que la bordée , soit le plus droit possible , pour ceci faire tremper a l'eau chaude ou dans l'alcool pour lui donner de la souplesse ! prendre modèle sur mon superbe ou tout plein d'autres , et il y a une doc la dessus dans truc et astuces !!! voila bonne journée

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 07 Sep 2015, 09:23

Pour m'assurer d'avoir bien compris et saisi le principe, il faut brocheter la 2nde bordé selon la photo suivante, c'est bien ça ?



Sachant qu'il faut que je mesure les couples, et que je fasse les calculs pour déterminer les dimensions de mes bordés et assurer un brochetage le plus précis possible.
J'ai déjà commencé à me munir des outils nécessaires au brochetage.

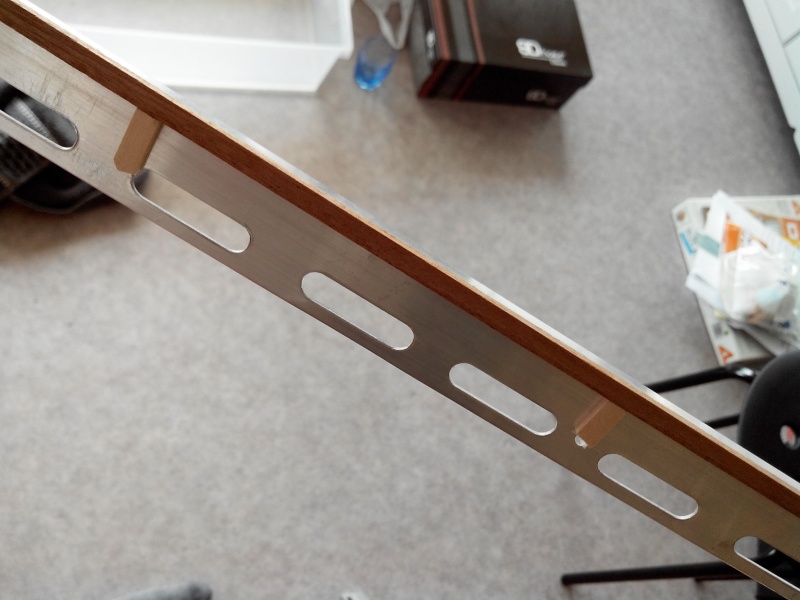

Des profilés en aluminium pour caler mes bordés et les poncer aux bonnes dimensions.


Du double face pour coller des cales représentant les couples sur les profilés en aluminium.

Et voila ce que cela donne:

Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 10 Sep 2015, 10:52

N'ayant pas eu de réponse à ma question précédente, je me permets de relancer pour avoir un avis général sur la pose de la seconde bordé proche de la quille.



La photo ci-dessus illustre le brochetage que je compte appliquer à ma bordé (avec les lignes rouges) et la flèche rouge montre qu'il faut que je cale la bordé contre la précédente. Je me demande juste si c'est la bonne façon de procéder. Des avis ????
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 10 Sep 2015, 13:45

Bonjour,
Le brochetage d'un bordé ne se termine jamais en pointe, comme le montrent tes lignes rouges .
Il reste toujours une certaine largeur au bout, calculée suivant la méthode que tu as trouvée sur "trucs et astuces" .
D'ordinaire, le ribord n'est pas brocheté, ça ne commence qu'au bordé suivant .
Le bord du bordé qui vient s'appliquer sur le bordé déjà posé reste droit, c'est l'autre côté qui est brocheté .
Garde un peu plus de longueur que le nécessaire à tes bordés, ça te laissera une certaine marge pour ajuster : tu couperas l'excédent plus tard ...

Bon courage pour la suite ...

A+ Wink
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 10 Sep 2015, 19:40

Merci beaucoup Pégase pour ces précisions, j'ai tout compris ! Ca va beaucoup m'aider pour l'étape à venir.
Revenir en haut Aller en bas
papy biquet
Major
Major
avatar

Localisation : caen

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Ven 11 Sep 2015, 07:49

bonjour! voila tu est sur la bonne voie !! tu vois il y a toujours quelqu'un derrière ,pour ne pas te tromper !! bien ton outil a brocheter !! allez bonne journée ! bye

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Sam 19 Sep 2015, 22:31

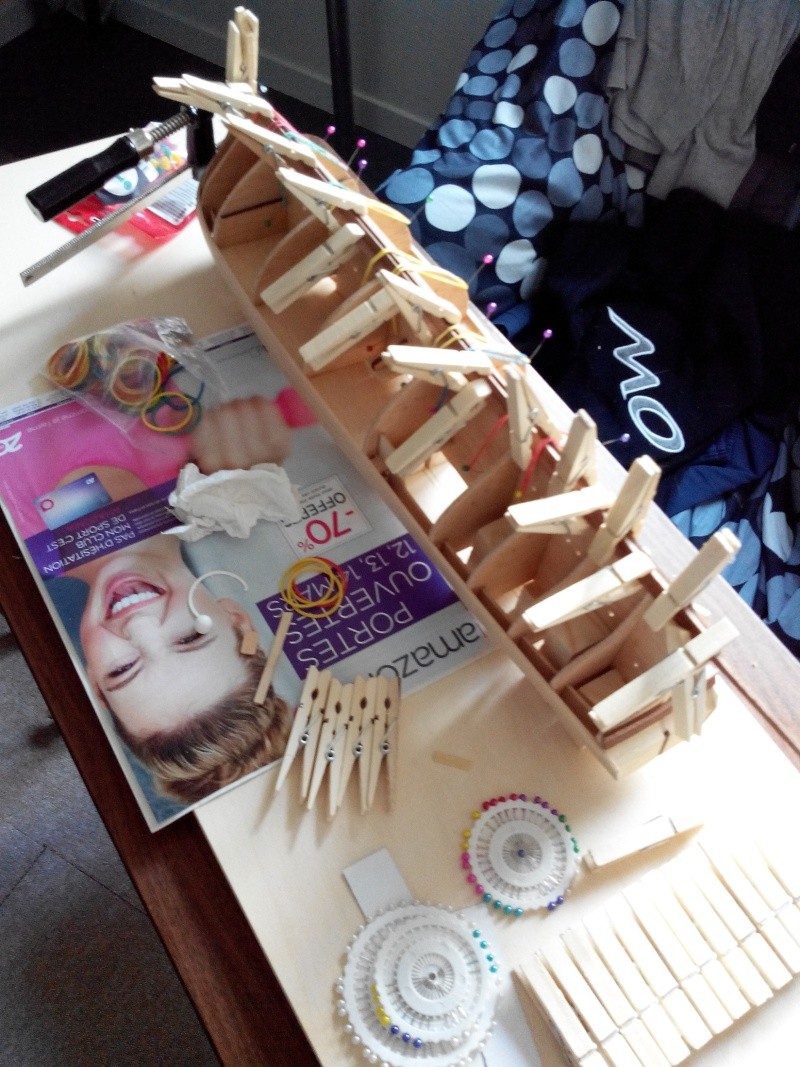

Pour continuer, j'ai commencé à border l'arrière du bateau avant la pose des autres bordés. Je ne sais pas si j'ai choisi la bonne option pour la pose des bordés sur cette partie de coque.

Voila ce que cela donne:


Ensuite, en attente de finir l'arrière, j'ai continué avec la pose du ribord (ou galbord, je ne sais plus, je les confonds ces deux la), avant d'attaquer le brochetage des bordés suivantes.
J'ai d'abord mis à tremper mes lattes dans l'eau chaude et j'ai ensuite utilisé la technique de la boîte de conserve chauffée à l'aide d'une bougie pour courber légèrement mes bordés et bien les ajuster par rapport aux bordés déjà en place. J'ai également pris la précaution de biseauter légèrement mes bordés dans le sens de l'épaisseur afin qu'elles soient parfaitement ajustées les unes avec les autres.

Au moment de courber mes lattes, j'ai rencontré un petit problème. En forçant un peu trop j'ai cassé une de mes bordés. J'ai du la mettre au rabais et recommencer mes préparatifs pour la pose d'une nouvelle bordé.


Voila ensuite un avant-goût de ce que permet de faire la boîte de conserve chauffée.


Après correction de ma bêtise, j'ai procédé à la pose des 2 bordés suivantes:


Et voila le résultat après collage:






Revenir en haut Aller en bas
miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 20 Sep 2015, 09:48

Démat
il temps de brocheter les virures sunny

_________________




Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 20 Sep 2015, 14:02

Le bonjour te va,
ce type de bois est riche en cellulose, alors je pense que l'alcool à brûler aurrait été plus efficace.
Enfin c'est juste mon avis.

_________________
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 20 Sep 2015, 14:22

Bonjour,

Vous devez certainement avoir raison. Après, j'ai choisi l'eau car je suis en déplacement à l'autre bout de la France et je vis actuellement dans une petite chambre, où je souhaite éviter au maximum poussières de bois, vapeur d'alcool et autre.... lol

Merci du conseil, j'en prendrai compte la prochaine fois ! (dans un environnement plus ventilé)
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Sam 03 Oct 2015, 20:05

Bonjour à tous,

Je fais face à un petit problème et j'aurais besoin de l'avis de personne avisé.

J'ai continué la pose des bordés pour la fabrication de la coque et je rencontre des difficultés (Nota: les calculs pour le brochetage ont été fait et j'ai brocheté mes bordés comme expliqué sur le forum).
Concernant la pose des bordés du côté de l'avant, je me retrouve avec des bordés qui une fois positionnées forment des escaliers, comme illustré en rouge sur la figure ci-dessous. Il me semble qu'elles devraient plutôt s'agencer comme c'est montré en vert sur l'image afin de former les bonnes courbures pour la coque.


Quelle sont vos avis sur la question ? Ai-je loupé quelque chose ? Est-ce normal et est-ce que cela ne pose pas de problème puisque les escaliers vont disparaître après ponçage ?

I need help !
Merci d'avance !
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 04 Oct 2015, 21:50

Pour illustrer le problème que j'ai expliqué précédemment: ci-dessous les photos!






On voit bien le décalage entre les bordés, qui fait apparaître des escaliers. Je ne sais pas comment améliorer ce point.

Des avis ?
Revenir en haut Aller en bas
DUFOUR29
Maistrancier
Maistrancier
avatar

Localisation : brest
Navire préféré : l'hermione

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 04 Oct 2015, 21:54

c'est au ponçage que tu vas affiner ceci !
Revenir en haut Aller en bas
miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 05 Oct 2015, 09:45

Démat
Rien de catastrophique le ponçage va supprimer ces escaliers ,si ceux-ci sont trop prononcer ajoutes un morceau de latte que tu ponceras

sunny

_________________




Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 05 Oct 2015, 19:46

Bonjour,

Merci Miel pour ce conseil ! Je l'ai appliqué dès la pose de la bordé suivante.

La technique pour courber les bordés à la fois pour qu'elles se rabattent vers l'avant et également dans le sens transversale pour qu'elles viennent épouser les couples dans les 2 sens n'est pas évidente. J'ai essayé de me baser sur les conseils donnés à J.C. Steckmeyer sur son HMS Victory lors de l'étape de pose des bordés sur l'avant, mais la technique m'échappe un peu, je pense...

Ronan
Revenir en haut Aller en bas
miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 05 Oct 2015, 20:11

Re:
bien souvent la forme de couples est inexacte d'où ces espaces

Tu as aussi cette possibilité; ajout d'un morceau de latte à l'intérieur de la coque dépassant légèrement pour faire appui

sunny

_________________




Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Mar 06 Oct 2015, 20:08

Oups, je crois avoir fait une bêtise...
J'ai collé les bordés suivantes alors que des débuts de fissures apparaissaient sur les extrémités. Apparemment, cela n'a pas posé de problème pour la pose, les bordés ne se sont pas cassées sur le coup, j'ai donc continué. Par contre, je ne sais pas si cela posera problème pour la suite, notamment lors du ponçage de la coque!

Ronan
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Mer 07 Oct 2015, 21:44

Pour illustrer les 2 points évoqués précédemment, voici des photos !





Les escaliers sur l'avant...


L'amorçage de fissure sur une des bordés posées...
Revenir en haut Aller en bas
miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 08 Oct 2015, 11:17

Démat
Tu aurais du commencer le brochetage à la deuxième virure

sunny

_________________




Revenir en haut Aller en bas
papy biquet
Major
Major
avatar

Localisation : caen

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 08 Oct 2015, 13:52

BONJOUR !! tes bordes ma paraissent un peu épaisses?? ça va etre chaud pour donner la forme !!sur les couples ! bon travail !! bye

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
DUFOUR29
Maistrancier
Maistrancier
avatar

Localisation : brest
Navire préféré : l'hermione

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 08 Oct 2015, 14:00

mouillage de baguette plus pince a cintrée,elle m'a rendue service pour le soleil royal
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
avatar

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 08 Oct 2015, 17:06

Salut Ronan.

Je viens de découvrir ton sujet et vais suivre avec intérêt ta progression. Je viens de démarrer l'US Constellation et je commence le bordage.
J'ai remarqué que tu n'avait pas de double bordage donc moins le droit a l’erreur que moi qui en ai un. Pour les conseils, je rejoint les autres, pour le cintrage, l'alcool c'est très biens mais je n'en supporte pas l'odeur alors, j'utilise la méthode de l'eau bouillante, un gabarit de cintrage une lame de scie a métaux ( la technique est décrite dans " principe de construction etc que je ne saurait trop te conseiller d'étudier) Pour la trempe de mon bois, j'utilise ma bouilloire électrique, quand l'eau est bouillante je trempe l'extrémité du bordé a cintrer et je laisse 10 mn ensuite je met la partie a cintrer dans le gabarit et je serre tout ça avec deux serre-joints, pour finir je met l’ensemble du montage sous un sèche cheuveux et je laisse 10 mn de chaque coté ( c'est comme les crêpes, il faut retourner) et le tour est joué.

je te met une petite photo de ma presse artisanale et du rendu final



J'ai fait mon gabarit de façon a cintrer les bordés deux par deux, et comme tu peut le constater le résultat n'est pas mal du tout et en plus c'est écolo et ça pue pas.

En espérant n' avoir pas été trop long et que cela te seras utile.

Amicalement Daniel

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 08 Oct 2015, 17:18

Le bonjour te va,
il y a le tube PVC et l'alcool à brûler sans odeur ou parfumée....

_________________
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
avatar

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 08 Oct 2015, 18:09

Mais n’empêche que dans un petit volume et je sais de quoi je parle, les vapeurs d'alcool c'est pas terrible, ça reste toxique.

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 08 Oct 2015, 18:37

re,
tu as raison si tu ne peux mettre dans un endroit ventilé (VMC) c'est pas chou !

_________________
Revenir en haut Aller en bas

Construction LA FLORE au 1/84° de Constructo
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
