MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 31 Jan 2016, 11:23

Bonjour,

Merci pour vos encouragements.

Marcel, tu en es où de ton montage ? Tu as des photos ?

Ronan
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 31 Jan 2016, 13:56

Le bonjour te va Ronan,
Beau travail de coque net et propre !

_________________
Revenir en haut Aller en bas
Magellan
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Navire préféré : Marine XVIII ème, XIX ème

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Mar 02 Fév 2016, 22:59

Je découvre ce sujet avec beaucoup d'intérêt,je dois dire que j'ai un faible pour ces frégates comme la "Flore" d'une élégance incomparable.
j' assiste là, à  un vrais reportage avec une documentation photographique remarquable et de grande qualité, très riche d'enseignements.
Bravo pour ce travail de partage qui s'ajoute à celui du modéliste, merci de nous en faire profiter.
Bravo pour cette Flore qui démarre très bien.
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Sam 06 Fév 2016, 11:22

Re,
Elle avance bien, cette coque, les "escaliers" sont peu visibles !
A+  Wink
XX
Revenir en haut Aller en bas
Pelikan
Major
Major
avatar

Localisation : ANZIN
Navire préféré : tous

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 25 Avr 2016, 15:25

Bin...y a pas la suite !?
Ca m'avais l'air bien tout ça...j'espère en tous cas qu'il n'y a pas de problème grave chez Ronan.!
Question
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 23 Mai 2016, 20:07

Pas de problème de mon côté. Juste très occupé ces derniers temps.

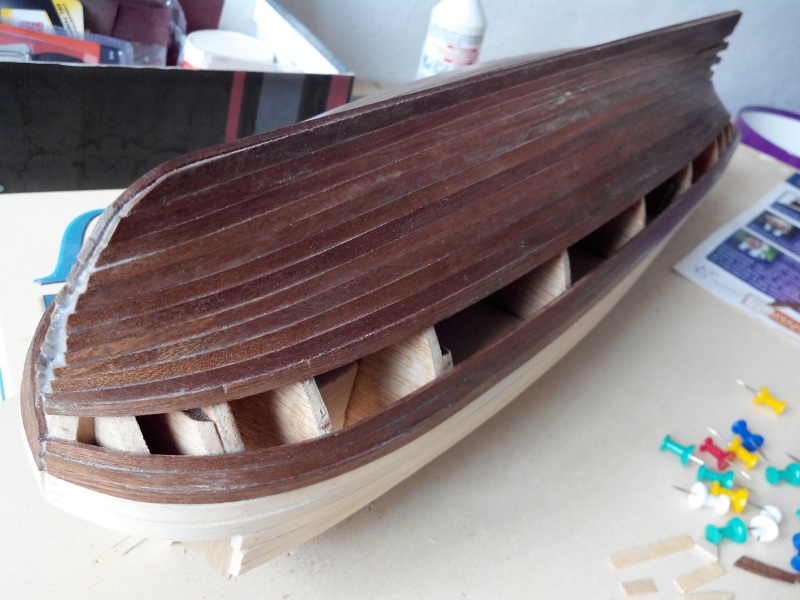

La suite de la pose des bordés:








A suivre, en espérant finir la coque avant cet été.

Ronan
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 23 Mai 2016, 20:14

J'en suis exactement au même niveau que toi ! Smile
Revenir en haut Aller en bas
papy biquet
Major
Major
avatar

Localisation : caen

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Mar 24 Mai 2016, 07:52

bonjour ! joli travail ! bonne continuation !!
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Mar 24 Mai 2016, 13:49

Le bonjour te va,
pas mal de chez pas mal ta coque en cours !

_________________
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Mar 24 Mai 2016, 14:34

Comment as-tu recouvert le bas de la poupe, sous l'arcasse ?
Tu es resté avec les lattes horizontales de l'arcasse jusqu'en bas ? Ou tu as formé tes virures pour épouser la forme ?
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 29 Mai 2016, 12:03

Une photo pour répondre à ta question. Ca te parlera certainement plus qu'une longue explication.



Je n'ai pas essayé de former mes virures pour épouser la forme. Cela me semble assez complexe à réaliser avec du sapelly difficile à cintrer.
J'ai déjà rencontrer des difficultés sur la proue pour cintrer les virures, et notamment avec de la casse que j'ai pas voulu tenter l'impossible.
On verra pour une prochaine maquette.

En revanche, j'ai mis une partie de virure en sapelly et je vais mettre une autre partie en virure utiliser pour la partie supérieure de la coque (virure claire, je ne sais quel bois c'est).

Ronan
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 15 Aoû 2016, 15:08

Bonjour à tous,

De retour sur le forum après cette période de vacances, pour vous montrer l'avancement de ma maquette.

1) Pose des dernières bordés




Pour la dernière bordé, il a fallu ajuster la virure précisément avec l'espace restant afin de ne pas laisser de trou dans la coque. J'ai pris une petite marge car en trempant la virure dans l'eau, le bois gonfle et si c'est trop juste avant trempage, cela ne passe pas au moment du collage. Dans ce cas, il faut réajuster la bordé.







2) Pose des virures en sifflet pour combler les espaces au niveau de la poupe
Récupération des chutes de baguette et ponçage de ces chutes pour avoir des virures en sifflet et venir combler les trous à la poupe pour finir la coque.

Préparation de la virure en sifflet:


Pose de la virure en sifflet:


3) Début de ponçage de la coque
Début de ponçage de la coque à l'avant. Avec la pose difficile de mes bordés à l'avant et notamment le problème sur les escaliers, je me suis posé la question s'il y avait des risques de passer au travers de la coque. Apparemment, pas de soucis, c'est plutôt pas mal.









4) Tartinage de l'intérieur de la coque avec un mélange colle blanche + sciure de bois (récupérée au moment de la préparation des bordés)
J'ai commencé à tartiner l'intérieur de la coque avec un mélange colle blanche + sciure de bois afin de renforcer ma coque à l'intérieur et de boucher tous les trous.

Pour la suite, il faut que je finalise le ponçage de la coque avec du papier de verre dans l'ordre croissant 120, 180 et 320. Je vais certainement passé une ou 2 couches de vernis incolore.

J'aurais besoin de conseils pour la suite: après ponçage de la coque, il faut continuer avec quelle étape ?  Pose des préceintes, perçage des sabords, pose du pont principal ???
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Lun 15 Aoû 2016, 18:55

Pour ma part, j'ai choisi de percer les sabords à cette étape : tu as encore accès à tout l'intérieur de la coque !
Après, tu auras le choix effectivement entre les préceintes et le pont. Personnellement, j'ai fait le pont avant pour des raisons de ponçage, ajustement.
Les préceintes sont externes par définition, tu les poses quand tu veux...

Pense à bien calculer la hauteur de la ligne des sabords et donc à vérifier que tes canons avec leurs affuts (pas les faux canons) passent bien au travers et au centre une fois percés. Wink La tonture et le bouge (courbe latérale et longitudinale) du tillac et du pont sont très prononcés.

A la place du vernis pour la coque, je pense que le fondur est plus approprié : ne vieillit et ne jaunit pas avec le temps, fait ressortir la texture du bois, peut être teinté, moins épais pour coller des éléments dessus (comme tes préceintes par exemple).
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Mer 17 Aoû 2016, 21:42

Bonjour rehomren,

Je te remercie pour tes conseils. J'ai plusieurs questions pour être sûr de bien comprendre.

Tu as finalisé la coque avec le ponçage et application du fondur avant la pose du pont, c'est bien ça ?
L'application du fondur, cela teinte la coque ou pas ? car je souhaite conserver le plus possible la couleur du sapelly utilisé pour la coque. C'est plutôt pâteux ou liquide le fondur ?

Je suis très admiratif du travail que tu as accompli avec ta Flore, je pense que je vais en partie m'en inspirer pour certaines étapes.
J'ai vu que tu as représenté les cordages au niveau des canons (je ne connais pas les termes de marine pour ces cordages), comment as tu mis en place les canons et leurs cordages après la pose du pont principal ?

Sur le château arrière, comment as tu procédé pour refaire les ornements ?

Ronan
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Mer 17 Aoû 2016, 23:23

Ronan a écrit:
Tu as finalisé la coque avec le ponçage et application du fondur avant la pose du pont, c'est bien ça ?
Oui, c'est à peu près ça : toute la partie sapelli a été poncée jusqu'à obtention du bon résultat et a pris une 1ère couche de fondur. Pour la partie supérieure claire, j'ai poncé en même temps, mais je voulais attendre de poser les dernières virures supérieures (celles qui viennent affleurer le pont supérieur) pour passer le fondur et la peinture noire (mon choix de couleurs Wink).

Citation :
L'application du fondur, cela teinte la coque ou pas ? car je souhaite conserver le plus possible la couleur du sapelly utilisé pour la coque. C'est plutôt pâteux ou liquide le fondur ?
C'est tout à fait liquide (un peu la texture de l'huile). Ça conserve totalement la couleur d'origine : ça renforce même la texture, la couleur et le veinage du bois.
Attention toutefois : une fois le fondur en place, il ne sera plus possible d'appliquer une couleur matifiante. Tu garderas un aspect plutot satiné.
C'est la raison pour laquelle j'avais déterminé avant les zones qui devaient rester mates.
Autre chose : Constructo prévoit éventuellement un double bordage en sapelli 0.5mm : à toi de savoir si le résultat de la première te convient avant de passer quelque produit que ce soit.

Citation :
Je suis très admiratif du travail que tu as accompli avec ta Flore, je pense que je vais en partie m'en inspirer pour certaines étapes.
Merci beaucoup ! Smile
Je fais à l'inspiration, c'est ma première maquette bois...
Et libre à toi de prendre des idées, il n'y a pas de copyright ! ^^
Citation :
J'ai vu que tu as représenté les cordages au niveau des canons (je ne connais pas les termes de marine pour ces cordages), comment as tu mis en place les canons et leurs cordages après la pose du pont principal ?
En fait, j'ai triché !
Parce que sur ce bateau, on ne peut pas aller attacher quoi que ce soit sur la muraille au fond du tillac, une fois le pont principal en place. Et on ne peut pas mettre les canons en place avant avec l'ajustement du pont... et le percement des caillebotis.
Le cordage (la brague) de chaque canon passe par les côtés (un anneau ajouté sur les côtés des affuts) et l'arrière du cylindre pour simuler la réalité. Il n'est donc pas attaché à la muraille du vaisseau.
Les canons sont tous montés à part (y compris les poulies des palans de retraite) et posés après le montage du pont. Un anneau est inséré derrière chacun des affuts et dans le plancher du tillac et les palans de retraite fixés.

Citation :
Sur le château arrière, comment as tu procédé pour refaire les ornements ?
Je suis parti de zéro en faisant 2 panneaux découpés (2x2mm d'épaisseur, donc) selon la forme en fer du kit.
Les trous des fenêtres sont découpées dans l'épaisseur d'un seul (lui même étant revêtu de sapelli de 0.5 peint en noir mat).
Le 2è panneau en bois sert de support directement sur la coque.

Les croisillons et les encadrements des fenêtres du château et des bouteilles sont faits à partir de fil de soudure passé dans un étau pour leur donner un "plat". Le verre des fenêtres est découpé dans un emballage plastique transparent et rigide; il a été obscurci par une couche de peinture smoke Tamiya en bombe. Il sera collé entre les deux plaques de bois.
L'encadrement ou ornement supérieur du château est fait de la même façon (fil d'étain). Les autres ornements viennent d'une commande chez un revendeur Amati italien. Ils sont tous teintés en couleur merisier et passés au bitume de judée. Ce sont des frises découpées ou ornements seuls en laiton.

Une fois tout ça fait, tu colles sur la 1ère plaque en place, et pour ne pas voir le joint entre les deux, j'ai collé une bande de cuivre autocollante (4mm) utilisée pour les vitraux apres teinture et bitume. Peut aussi servir pour simuler les plaques en cuivre d'une coque... Wink
Les bouteilles sont faites en 3 parties chacune : le centre en tilleul 2mm avec les fenêtres, le bas et le haut en plaques superposées et ajustées à la forme voulue.

Voilà... je pense que les photos sur mon sujet  parlent mieux, mais tu as le descriptif. N'hésite pas si tu as d'autres questions.


Dernière édition par rehomren le Lun 22 Aoû 2016, 14:16, édité 1 fois
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 18 Aoû 2016, 19:19

Merci pour tes réponses claires et précises.

Pour le double bordage, j'avais vu que Constructo le propose mais je pense que ma coque est plutôt pas mal, avec peu de trous ce qui à mon avis ne nécessite pas l'application d'un 2nd bordage.

Une fois bien poncée, je posterai des photos de ma coque pour avoir un avis général de la part de personnes expérimentées du forum avant de continuer.

Pour les canons, il n'est pas possible de les mettre en place en les fixant à la muraille avant la mise en place du pont principal ?
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Jeu 18 Aoû 2016, 19:41

Sur ma Flore, la partie des sabords devait être en noir.



Pour mettre la muraille à la hauteur du pont, il me fallait placer encore la hauteur d'une virure et demie de chaque côté, puisque le pont est au même niveau.
Les canons en place débordent beaucoup à l'extérieur du vaisseau.

Il me semblait très hasardeux de coller les canons patiemment brunis... Puis slalomer entre eux pour peindre la coque, poser les virures manquantes, poncer le tout (virures et pont) pour ajuster, mettre en place les caillebotis de pont au dessus des canons (pour rappel, la tonture du pont est importante et les caillebotis doivent être strictement à niveau du "parquet du pont)... le risque d'empoussièrrage, décollage, tâches ou autres était trop important.
J'ai alors testé à blanc le placement des canons avec le pont en place (ne pas oublier les colonnes qui soutiennent) : c'était jouable, mais nécessitait des canons montés indépendants, sans possibilité de s'accrocher à la muraille.
Ce qui au final me convient puisque cette même muraille est invisible sous le tillac ! Smile
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Ven 19 Aoû 2016, 21:36

Une question pour tout le monde: Où peut-on trouver du fondur ?

Ronan
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Ven 19 Aoû 2016, 21:56

Si tu remontes de quelques posts au dessus (post du 15/08), je te donne le lien direct avec le mot "fondur" chez Leroy Merlin par exemple... Wink
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Ven 19 Aoû 2016, 22:02

Merci beaucoup !

Autant pour moi, je n'avais pas vu le lien dans ton message.
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 18 Sep 2016, 16:56

Et ben alors ? Tu en es où ? Wink
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 18 Sep 2016, 17:53

Suite du ponçage de la coque:






Sur la photo précédente, on voit que j'ai une bordé de couleur plus claire que les autres bordé. Cela rend un peu bizarre, mais je pense que les bordés du kit ne viennent pas du même bois, ce qui expliquerait la différence de couleur.
Je m'en suis rendu compte après la pose.
Quelqu'un a une idée pour éventuellement colorer cette bordé de la même couleur que les autres ?



Sur la photo précédente, on voit la différence entre une partie poncée à droite et une partie non encore passée au ponçage à gauche.

Voila, la suite à venir prochainement !
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 18 Sep 2016, 18:12

le bonjour te va,
tu as posé la dernière baguette, c'est ce que l'on appelle une belle coque !

_________________
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 18 Sep 2016, 18:37

Ah ben voilà : coque faite ! Bravo !
Pour ta virure plus claire, tu avais l'intention de donner quelle finition à ta Flore ? Naturelle, peinte, teintée ?


Dernière édition par rehomren le Lun 19 Sep 2016, 09:47, édité 1 fois
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Dim 18 Sep 2016, 18:53

Re bonjour,
pour moi vu l'état naturelle ou merisier !

_________________
Revenir en haut Aller en bas

Construction LA FLORE au 1/84° de Constructo
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 7 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant
 Sujets similaires
-
» [Les musées en rapport avec la Marine] INAUGURATION DU MUSÉE DE LA FLORE - BSM KÉROMAN
» [Les Musées en rapport avec la Marine] CEUX QUI VISITENT LA FLORE
» Date de construction d'une maison familiale ?
» carrière en construction
» Ma dollhouse enfin en cours de construction !!!!! :)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
