MessageSujet: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mar 16 Déc 2014, 12:16

Bonjour à tous,

- J'avais commencé à participer sur ce sujet à la suite de Gérald, du fait que je construit la même maquette, et Pascal me dit qu'il était préférable d'ouvrir un nouveau sujet.
Je vais donc poster des messages avec des photos de l'avancement du chantier, les questions que je me suis posées, et les conseils que j'ai déjà reçus.

Celà va bientôt faire un an que j'ai reçu le Kit " Billing Boats " et je commence tout juste le chantier.
C'est mon premier chantier :

- Voici le Kit et son contenu...


- La Coque


- L'Accastillage - - Comme dit l'ancien qui trouve que le coffret contient pas mal de plastique. Donc à voir, je vais essayer de masquer l'effet plastique.


- Plans de montage


- Voiles


- Notice de montage


Déjà deux questions:
1 - La pièce n° 2 de la quille : 16mm x 4mm x 400mm, - Dois-je couper celle que j'ai reçue qui fait 405mm ?

2 - L'espace entre les couples, les entretoises n° 32 sont sans doute à couper à la demande. Faut-il me baser par rapport au plan pour les longueurs ?

Réponse de Gérald
Concernant la pièce n°2 je me souviens que j'ai du la couper après coup je l'avais montée telle quelle et ça ne collait plus quand j'ai présenté le pont.
pour les entretoises 32 il faut effectivement les couper à dimension et je me suis basé sur le plan pour le faire. Le plan est bon ce sont les schémas de la notice qui ne sont pas à la bonne échelle.
Gérald, merci de m'avoir répondu.

- Voici l'avancement :
- Le Chantier

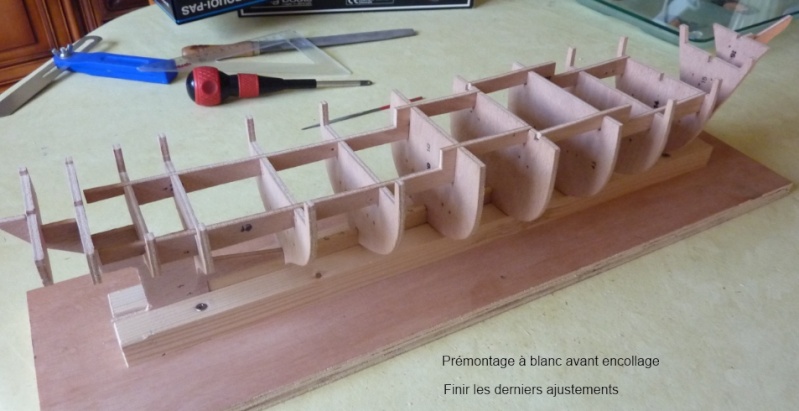

- Les premiers montages avec quelques indications





Sur le coin de la table de la salle à manger... ça fait désordre, il va falloir que je descende au sous-sol !


Je me suis rendu compte qu'il faut bien faire attention au parallélisme des ponts entr'eux pour le collage
Attention au vrillage...


Je dois finir la poupe, et ensuite je vais faire le bordage en alternant le de chaque côté le collage des listeaux.

Si vous avez des conseils à me donner n'hésitez pas, et Merci d'avance
Bien Cordialement
Daniel
Revenir en haut Aller en bas
Daniel35
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Bretagne
Navire préféré : Les voiliers en général

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 17 Déc 2014, 15:44

J'en ai fini avec la poupe, pas évident. C'est un morceau un peu délicat à réaliser







- Passons au bordage
Vérifier l'alignement et la planéité des couples sur la tranche, suivant le profil de la coque. Mise en place du premier listeau






- Montage du deuxième listeau sur le côté opposé, de la même façon.


Les baguettes fournies pour les listeaux, ne sont pas assez longues pour faire la longueur de la coque,
et je n'utilise pas les pointes fournies pour la fixation, mais seulement de la colle.

J'ai de quoi m'occuper pour terminer ce bordage... A la prochaine étape, je posterai des photos sur l'avancement.
Bien Cordialement
Daniel
Revenir en haut Aller en bas
Daniel35
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Bretagne
Navire préféré : Les voiliers en général

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Sam 20 Déc 2014, 15:55

Bonjour,

Je profite d'un moment de séchage pour poster quelques photos sur l'avancement du bordage

- Pour bien faire plaquer les virures sur les couples dans les endroits les plus cintrés, j'utilise du fil électrique de 2,5 que je plie à la demande le temps du séchage.




- Dans les endroits un peu plus plats (si on peut dire), j'utilise des élastiques en double




Voilà pour aujourd'hui...
Bien Cordialement
Daniel
Revenir en haut Aller en bas
Daniel35
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Bretagne
Navire préféré : Les voiliers en général

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Lun 12 Jan 2015, 17:32

Bonjour et Bonne Année "Royale" à tous

- J'ai donc continuer le bordage...




- J'ai remplacé les élastiques par des punaises pour un meilleur placage dans les endroits difficiles


-C'est pas joli toutes ces traces de colle !!!


- Rebouchage avec de la pâte à bois naturel


- Après un premier ponçage, sur les trois photos suivantes, on aperçoit le double bordage sur 7 listeaux






J'en ai pratiquement terminé pour ce premier bordage, et finalement le résultat me satisfait assez bien
A bientôt
Daniel
Revenir en haut Aller en bas
patalisa
Maistrancier
Maistrancier
avatar


MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Lun 12 Jan 2015, 18:03

Bonjour Daniel

ça me partait bien tout ça, faut attendre l'avis des experts maintenant pirat
Revenir en haut Aller en bas
JF35
Major
Major
avatar

Localisation : Saint-Malo

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Lun 12 Jan 2015, 18:46

Bonjour Daniel
Pour les experts  , il va falloir patienter encore Rolling Eyes
En attendant :
Moi Embarassed  je trouve  "ça" super et j'aime bien aussi ta façon d'expliquer ce que tu fais ,
un peu comme Phillipe ( Stearghall )

..... Les fils électriques !!!!! ah bon ???? j'étais pas au courant affraid

bonne suite Basketball
Revenir en haut Aller en bas
polchen57
Aspirant
Aspirant
avatar

Localisation : 57 Moselle
Navire préféré : Tous les navires

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Lun 12 Jan 2015, 20:58

JF35 a écrit:
Bonjour Daniel
Pour les experts  , il va falloir patienter encore Rolling Eyes
En attendant :
Moi Embarassed  je trouve  "ça" super et j'aime bien aussi ta façon d'expliquer ce que tu fais ,
un peu comme Phillipe ( Stearghall )

..... Les fils électriques !!!!! ah bon ???? j'étais pas au courant affraid

bonne suite Basketball
Bonsoir cheers
+1 Beau travail Bravo
Amitié Pol
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Lun 12 Jan 2015, 23:19

Bonsoir Daniel,

joli travail, on attend la suite avec impatience ...

Amitiés

Jim
Revenir en haut Aller en bas
papy biquet
Major
Major
avatar

Localisation : caen

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mar 13 Jan 2015, 07:27

bonjour! pas mal du tout !! bon début  !!! bonne continuation !!! cheers cheers
Revenir en haut Aller en bas
romilly
Vice-Amiral
Vice-Amiral
avatar

Localisation : Romilly/sur/seine - Aube

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mar 13 Jan 2015, 09:22

j'aime bien cette phase des travaux...

beau début
Revenir en haut Aller en bas
Daniel35
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Bretagne
Navire préféré : Les voiliers en général

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 14 Jan 2015, 12:34

Bonjour et merci pour vos encouragements.

JF35 le câble électrique... quelle idée ! mais je n'avais pas retrouvé mes punaises, alors j'ai fait avec les moyens du bord, j'avoue que les punaises c'est quand même beaucoup plus pratique.
Je remets des photos car il m'est arrivé quelques péripéties...

- La pièce 29 était prédécoupée et à un certain moment elle est tombée par terre..., j'ai retrouvé quelques morceaux que voici...


- et devinez qui a fait çà ? C'est cette gentille bestiole !!! avec son air : - Non non c'est pas moi...


- Je me suis servi du gabarit pour retracer la pièce 29 sur un morceau de cagette.


- Pas évident à scier car la cagette est trop fine, alors au touret à meuler, çà se fait bien


- Voici le résultat


Amitiés, A Bientôt pour d'autres photos
Daniel
Revenir en haut Aller en bas
bulledo
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Toulouse

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 14 Jan 2015, 13:49

Bonjour,
pas évident le rattrapage de cette pièce, bien réalisé tout comme le reste belle coque je vais suivre
Cdt
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 14 Jan 2015, 14:12

Bonjour Daniel35
tu t'en sorts très bien avec cette coque
bonne continuation
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
Revenir en haut Aller en bas
Daniel S le Vendéen
Major
Major
avatar

Localisation : Nesmy (Vendée) - France
Navire préféré : navires de travail

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 14 Jan 2015, 16:20

Bonjour,
Si je peux te donner un conseil, pour la prochaine fois... Wink évide les couples c'est moins lourd et ça te permet de serrer ton bordé avec des petits serres joints ce qui évite les "escaliers" donc bien moins de
boulot pour le ponçage ensuite... je fais tenir les lattes avec des épingles de couturiéres..ici dans ton cas précis la coque n'est pas trop torturée mais parfois ça force pas mal et la ton fil électrique ..hum !..
C'est mon avis de vieux papy bateaux !

Exemple



Je sais j'aime les serre joints



[


Dernière édition par Daniel S le Vendéen le Mer 14 Jan 2015, 17:06, édité 2 fois
Revenir en haut Aller en bas
http://daniel-s-du-85.skyrock.com/
patalisa
Maistrancier
Maistrancier
avatar


MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 14 Jan 2015, 16:24

Bonjour Daniel,
oui, là ça frise l'addiction les serre joints Laughing
Revenir en haut Aller en bas
JF35
Major
Major
avatar

Localisation : Saint-Malo

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 14 Jan 2015, 18:58

Hello Daniel , c'est une future coque ou une panoplie à serre-joints ?

Daniel S le Vendéen a écrit:



lol!
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 14 Jan 2015, 19:54

Rhôôôôô, le Pourquoi-Pas .... ma toute première maquette .... mais en kit plastique ... pfouuu, ça date scratch

Didonc j'ai presque du mal à te croire quand tu précises que c'est ton premier chantier Suspect
C'est vrai que sans exagérer sur l'arbre de Noël à serre joint santa Laughing  un petit début dans le même style aurait été pas mal.

Ce début me semble plus que prometteur Razz

Désolé  Embarassed , j'arrive trop tard, mais pour le prochain montage  Wink  .....
Tu aurais dû placer au moins des blocs de proue entre les couples avant de réaliser ton bordé ça aide bien
L'idéale c'est en proue et en poupe, bien que là au niveau poupe ça se monte bien  Razz

Tu n'as pas lu correctement le message de bienvenue de Mike L'ancien sinon tu aurais relevé cette amélioration de montage ... ça c'est pas bien  Evil or Very Mad  ...  lol!

Bonne continuation ... ah oui joli sujet bien détaillé sur le montage ... ça c'est top cheers


Dernière édition par Stearghall le Mer 14 Jan 2015, 20:02, édité 2 fois
Revenir en haut Aller en bas
Daniel S le Vendéen
Major
Major
avatar

Localisation : Nesmy (Vendée) - France
Navire préféré : navires de travail

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 14 Jan 2015, 20:00

Re,
C'est la construction du Sandettie...en chantier depuis + de 10 ans ça séche ! Very Happy
Revenir en haut Aller en bas
http://daniel-s-du-85.skyrock.com/
Invité
Invité
avatar


MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Mer 14 Jan 2015, 20:05

Daniel S le Vendéen a écrit:
Re,
C'est la construction du Sandettie...en chantier depuis + de 10 ans ça séche ! Very Happy

Ah bein didonc Shocked  ... là c'est sur tu vas être tranquille king  ... ça bougera plus Laughing

Tu as été obligé de racheter des autres serre joints pour les autres chantiers alors Laughing
Revenir en haut Aller en bas
Daniel S le Vendéen
Major
Major
avatar

Localisation : Nesmy (Vendée) - France
Navire préféré : navires de travail

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Jeu 15 Jan 2015, 08:17

re
J'aime bien la tête sympa du toutou.." j'ai rien fait .. je suis sage comme une image moi " pour la colle bien laisser sécher et ça partira au ponçage .
faire une coque il faut un peu d'apprentissage, ça vient avec le temps ..aprés 30 coques tu sais ! le résultat n'est pas si mal !!! Wink
A+


NB: parfois j'ai pas assez de serre joints...il m'arrive de vider la caisse ! Twisted Evil j'ai fait pire..(coque d'un pointu )

Revenir en haut Aller en bas
http://daniel-s-du-85.skyrock.com/
a.piot
Maître principal
Maître principal
avatar

Localisation : chatillon sur indre 36
Navire préféré : maquettes déja réalisées:La Belle de Boudriot,un kit le Bounty,un bateau de péche

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Jeu 15 Jan 2015, 08:44

c'est vrai , c'est impressionnant !
Smile
Revenir en haut Aller en bas
https://sites.Google.com/site/voiliersanciens/home
Daniel35
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Bretagne
Navire préféré : Les voiliers en général

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Dim 18 Jan 2015, 18:45

Bonjour

Profitant du mauvais temps en Bretagne, voici de nouvelles photos.
- J'ai tracé la position de chaque cadène en posant la maquette à plat sur le plan, et en superposant un réglet avec l'alignement des cordages.


- Ensuite j'ai torsadé chaque cadénes à la demande avec une pince à bec. ( ici la photo accentue énormément les défauts, en réalité ça ne se voit pas ).  Je n'ai pas voulu couper les 2 lignes de préceinte pour poser à plat les cadènes, j'ai préféré les torsadés. Ils sont justes posés, car je ne les peindrai pas.


- Sur cette photo, concernant les hublots, j'ai suivi les conseils de  " L'ancien Mike ", j'ai utilisé les œillets et c'est très bien !
A propos en me documentant sur le web, j'ai appris que le Pourquoi-Pas avait 7 hublots à bâbord et 6 à tribord (constaté sur une photo d'époque)


Amicalement
Daniel
Revenir en haut Aller en bas
patalisa
Maistrancier
Maistrancier
avatar


MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Dim 18 Jan 2015, 19:51

C'est beau Smile
Revenir en haut Aller en bas
romilly
Vice-Amiral
Vice-Amiral
avatar

Localisation : Romilly/sur/seine - Aube

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Lun 19 Jan 2015, 09:31

superbe réalisation
Revenir en haut Aller en bas
a.piot
Maître principal
Maître principal
avatar

Localisation : chatillon sur indre 36
Navire préféré : maquettes déja réalisées:La Belle de Boudriot,un kit le Bounty,un bateau de péche

MessageSujet: Re: Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme   Lun 19 Jan 2015, 09:45

apparemment , tres belle coque cheers
Revenir en haut Aller en bas
https://sites.Google.com/site/voiliersanciens/home

Le Pourquoi-Pas 1908 - Billing Boats - 1/75éme
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 8Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» Si on revoit pour les chars, pourquoi pas pour les navires?
» Pourquoi pas d'inscriptions marginales dans un acte ?
» La Mode en 1908
» Pourquoi autant pour avantages sociaux ????
» Pourquoi pas d'hélico sur les frégates E71 ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
