Bonjour,

Un peu titillé par Olivier, j'ai craqué sur une occasion de Bismarck Aeronaut, avec une coque ABS.
C'est avant tout pour mettre la patée aux nippons et yankees naviguer avec Olivier et faire une flotte homogène.
Après réflexions et gros débat avec moi même, je vais le transformer en Tirpitz, qui me "parle" depuis longtemps.

La bête est arrivée cette semaine, derrière son écran de fumée, on reconnaitrait à peine le cuirassée de poche, les superstructures feraient peur à un vrai modéliste, mais en navigation, comme dirait un collègue, à 10m ...

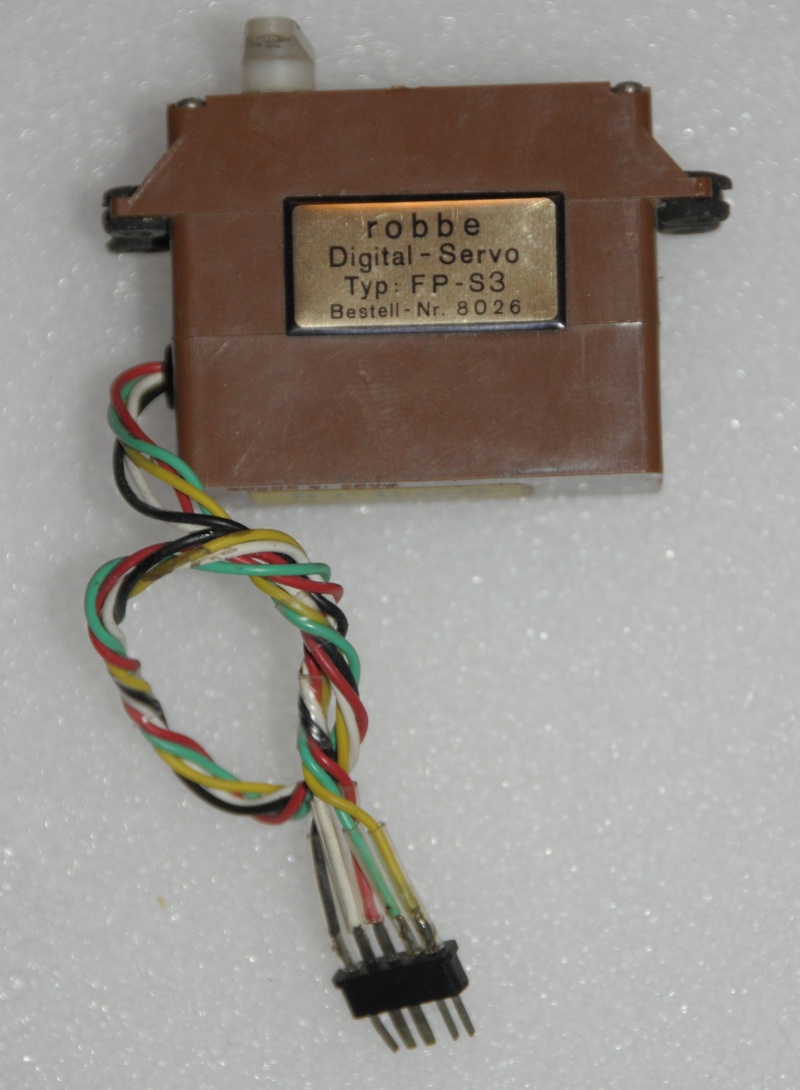

Le bateau doit avoir une quarantaine d'année, voici l'électronique qui était dedans :




ça ne nous rajeuni pas ...

Comme j'ai tout de même une conscience modéliste, je cherche des fascicules Hachette/Amatti pour compléter la drôme, l'artillerie secondaire et un peu les superstructures (je ne vais certainement pas attaquer les photodécoupes)

Quelqu'un voudrait-il se débarrasser / vendre des trucs qui traînent au grenier ?

Pat_2b


Dernière édition par patdxfr le Sam 21 Nov 2015, 20:54, édité 1 fois
Revenir en haut Aller en bas
http://pdurieux.free.fr/
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Lun 24 Nov 2014, 23:46

Dès son arrivé, un peu de dépoussiérage, extraction des antiquités et "installation" radio temporaire :
J'ai jeté en vrac dedans :
1 accu 12V7Ah
1 accu 6V7Ah (il fallait plomber et je voulais tester les 2 tensions)
1 récepteur, 1 variateur et un servo qui traînaient
1 moteur de récup
1 peu de Pb pour équilibrer :

ça donne ce chantier :


A 6,5kg, (flottaison déjà peinte) voilà son look sur l'eau :


Il flotte Smile
Look un peu haut sur l'eau, bien stable (merci le look ventru des cuirassés, par rapport aux frégates et autres escorteur, taillés comme des top modèles)
Motorisation impeccable, qui fait le boucan prévu Shocked .

D'autres images

Et Maintenant :
Ce soir, j'ai recalculé et retracé la flottaison à l'échelle, je dois l'enfoncer encore d'1cm ...

Ensuite :
Finir la coque:
- peinture
- mettre des safrans maquette (pas prioritaire)
- changer la motorisation (3 moteurs + 3 variateurs)
- mettre un peu d'ordre dans la radio

Pont :
- faire l’étanchéité
- voir comment passer prises de charge et inters

Superstructures :
- comparer avec le vrai profil Rolling Eyes
- remanier au fur et à mesure ... tous les éléments sont fixés par des vis 3mm et écrous sous le pont : facile à travailler pièce par pièce.

Peinture : collection été 42 :



Profil de l'excellentissime site : http://www.bismarck-class.dk/

A bientôt pour la suite des événements ...

pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
D645
Maître principal
Maître principal


Localisation : Sisteron (Alpes de Haute Provence)
Navire préféré : Frégate La Motte-Picquet

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Mar 25 Nov 2014, 01:42

Très beau projet et belle présentation qui donne envie! Je prends un siège! Smile
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal


Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Mar 25 Nov 2014, 07:55

L electronique qui etait dedans est construite a la meme epoque que le vrais navire lol! Smile bonne chance avec ce beau projet cheers cheers
Revenir en haut Aller en bas
Yuth
CINCFO
CINCFO


Localisation : Paris sur Seine
Navire préféré : Marine Nationale & Nihon Kaigun

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Mar 25 Nov 2014, 11:43

ca va pas etre facile...

les grosses différences entre les deux se situaient au niveau des grues je crois, non ?

_________________
Revenir en haut Aller en bas
http://www.laroyale-modelisme.net
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Dim 21 Déc 2014, 01:08

Essentiellement les tubes lance-torpilles (uniquement Tirpitz) et armement secondaire (quadritubes de 37mm, en rose) :

Bismark 1941 :


Tirpitz 1942 :


Pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Dim 21 Déc 2014, 01:35

Testé la nouvelle motorisation avec succès : 3 speed400 - 7,2V alimentés en 6V

Même pas à fond et pratiquement plus de bruit :



Un peu plus enfoncé que lors des 1ers essais :



Il y a encore de l'habillage à faire, on a l'impression qu'il est tout nu Smile

Photos de la salle des machines demain ...

A+
Pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
jeanbauduen
Capitaine de Vaisseau
Capitaine de Vaisseau


Localisation : bauduen
Navire préféré : bismark uss enterprise cv6 hood

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Dim 21 Déc 2014, 10:03

Bonjour belle acquisition, bonne restauration. Je prend un siège pour suivre. Amitié
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral


Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Dim 21 Déc 2014, 13:40

Salut patdxfr
il a déjà fier allure sur son élément
je m'installe également pour la suite de cette rénovation transformation
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Dim 28 Déc 2014, 17:42

Voilà une photo de la salle des machines :



Les moteurs sont posés sur des supports en V collés au Sika.
Le plancher des moteurs est vissé sur des entretoises également collées avec une bonne épaisseur de sika qui fait très bien office de silent block

a+
pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
steph13
Second Maître
Second Maître



MessageSujet: Re: Bismarck mutant devenu Tirpitz   Dim 28 Déc 2014, 21:39

bonjour,

Reprendre une ancienne maquette, cela ne doit pas être simple.
Mais ça avance vite quand même !

Je vais suivre aussi ce post avec attention, j'en profiterais pour apprendre plein de trucs et astuces, c'est sur.

Bon courage
Steph
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Dim 28 Déc 2014, 23:40

Fo pas exagérer Smile

Pour le moment, j'en suis au béton, pour les finitions, je ne suis pas très fort, ni patient ...

pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
Invité
Invité



MessageSujet: Re: Bismarck mutant devenu Tirpitz   Lun 29 Déc 2014, 11:25

Je trouve que tu te débrouilles bien et ta restauration est bien partie Wink
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître


Localisation : au sud de paris
Navire préféré : Le richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Lun 29 Déc 2014, 11:34

Super boulot, j'adore...
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Mer 07 Jan 2015, 01:03



Prochaine version ?

Pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
Invité
Invité



MessageSujet: Re: Bismarck mutant devenu Tirpitz   Mer 07 Jan 2015, 11:33

Pas mal cette version elle me plait bien cheers
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Mer 07 Jan 2015, 11:45

Pas très crédible, les gros canons sont complètement dépassés, mais ça en jette Smile

pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
Invité
Invité



MessageSujet: Re: Bismarck mutant devenu Tirpitz   Mer 07 Jan 2015, 11:55

Je trouve que c'est une belle ligne Wink
Revenir en haut Aller en bas
capdoc
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Var

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Mer 07 Jan 2015, 13:16

Bravo .
J' espère que mon Bismarck naviguera aussi bien que le tien
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Bismarck mutant devenu Tirpitz   Mer 07 Jan 2015, 13:36

Shocked beau sujet que tu entames là Razz ... je prend aussi un siège Shocked
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Sam 10 Jan 2015, 19:23

Belle journée ce samedi : 1 petit vol puis jardinage Sad
et maintenant il caille !

J'ai donc fait un peu de dessin, en superposant un profil provenant de http://www.bismarck-class.dk/ et une photo de mon épave, voilà ce que ça donne :



Il y a du taf sur les superstructures et la proue qu'il faudrait surélever !

pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
capdoc
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Var

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Sam 10 Jan 2015, 20:19

Jolie , bon courage .
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Bismarck mutant devenu Tirpitz   Sam 10 Jan 2015, 20:40

Belle étude à mettre en ordre, ah! vous avez froid en Corse du Sud, c'est sympa vous êtes solidaires Wink
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: Bismarck mutant devenu Tirpitz   Sam 10 Jan 2015, 21:01

Pendant que j'avais le crayon en main Smile



Plus moderne , propulsion classique et ... reconnaissable au premier coup d'oeil Smile

Froid, il faut relativiser, il fait 7°C à 21h, mais à peu près la même chose dans l'atelier  What a Face

pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
Invité
Invité



MessageSujet: Re: Bismarck mutant devenu Tirpitz   Sam 10 Jan 2015, 21:19

Laughing ... à 7°c moi je me met en short tee shirt et je prépare le barbeuk Laughing

Sacrée recherches de modifs que tu nous fais là Shocked
Je vais m'installer pour voir comment tu t'y prends Razz

Un beau succès dans tes modifications ... je te souhaite Wink
Revenir en haut Aller en bas
