AuteurMessage
captain Troy
Second Maître
Second Maître
captain Troy


Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyMer 14 Jan 2015, 23:29

salut à tous,

Merci pégase, quant à toi Stearghall, j'aime bien tes taquineries, ne change rien !

Comme tu peux le voir, le matelot est toujours en train de briquer le pont : ça avance pas vite, il est toujours au même endroit cet abruti ! en plus il a pris des coups de soleil, le bougre, il va falloir que je l'envoie faire un tour dans la cale pour soigner ses cloques !

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 001_810

En plus j'ai trouvé personne sur ce foutu raffiot pour aller m'astiquer les lanternes, sur le pont c'est le désert !  A croire qu'ils sont tous partis se murger à la taverne du coin !...

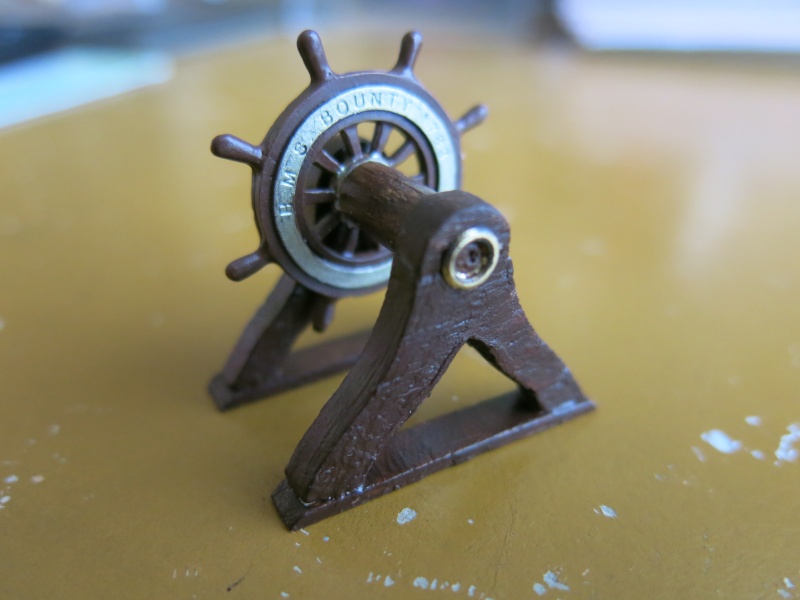

Pour revenir aux choses sérieuses, en ce qui concerne la barre, il n'y en aura donc qu'une ... et ça m'arrange bien !
Et pour ta remarque sur les fenêtres de la poupe, effectivement c'est dommage que mon prédécesseur n'ait pas eu l'idée de les vitrer de l'intérieur, car maintenant c'est quasiment impossible de le faire, à moins de tout démonter, ce à quoi je ne vais pas me risquer ...

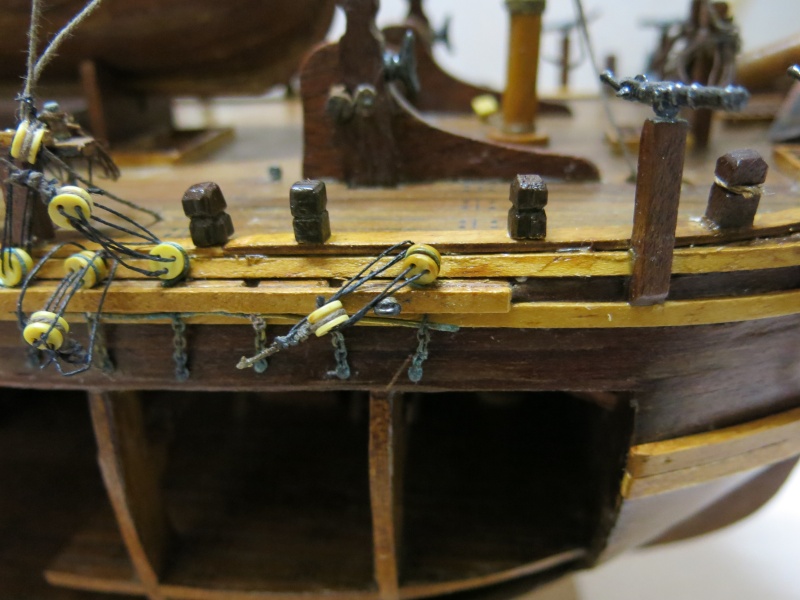

Sinon, j'ai revu les bittons du plat-bord avant qui étaient un peu trop hauts :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Xxxx_010

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Xxxx_011

... Et j'ai vu qu'il en manquait 8 autres au niveau du pont arrière, ainsi que des taquets ... chaque jour on en découvre !

Quant au guindeau dont je parlais plus haut, non seulement il est à refaire, mais en plus il est à déplacer car trop loin du mât de misaine, selon les plans de JMK.

Pour finir, la vidéo est magnifique, et ça gite un max avec ces creux de 8-10 m : impressionnant !

A + et bon vent !

Amitiés

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
a.piot
Maître principal
Maître principal
a.piot


Localisation : chatillon sur indre 36
Navire préféré : maquettes déja réalisées:l'Aurore de Boudriot ,La Belle de Boudriot,un kit le Bounty,un bateau de péche

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyJeu 15 Jan 2015, 09:05

bon travail , belle réussite . cheers

_________________
amicalement
a.piot
Revenir en haut Aller en bas
https://sites.Google.com/site/voiliersanciens/home
Invité
Invité
Anonymous



HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyVen 16 Jan 2015, 21:58

Eh eh Alain cheers ... il a vu Bounty Shocked ... il n'a pas pu résister Razz Laughing

j'me disais bien le matelot à changé de couleur de chemise scratch ... Laughing

Je suis remonté en tout début de sujet pour revoir toutes les photos et commentaires Razz ... y'a déjà un sacré changement

Aller j'me tais et j'te laisse œuvrer Wink
Revenir en haut Aller en bas
papy biquet
Aspirant
Aspirant
papy biquet


Localisation : caen

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyVen 16 Jan 2015, 23:09

bonsoir !! pas mieux que les copains !!!!! cheers cheers

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy


Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptySam 24 Jan 2015, 00:25

Merci papy biquet, salut à tous,

Pas trop le temps de bricoler en ce moment, j'ai quand-même décidé d'enclouer les ferrures de gouvernail : 44 trous à faire et autant de clous à couper et à coller dans les trous ...

Les-dits clous :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 110_510

Les ferrures avant :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 121_210

pendant :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 111_510

... et après :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 112_510

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 113_410

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 114_410

J'hésite entre laisser les ferrures en laiton et les peindre en noir métal. Pas urgent, on verra plus tard ...

... Ensuite, sur ma lancée, j'ai confectionné et posé 8 petits bittons qui manquaient sur la partie arrière du pont :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Bx_00410

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 C_00110

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 C_00210

désolé, ce jour-là le ménage n'avait pas été fait, les matelots éraient en grève !

Sinon, j'ai viré le guindeau, en vue d'une refonte quasi complète.


HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 004_710

... sans dommage pour le pont :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 003_710

A suivre ... bon vent à tous !

Amitiés

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________


Dernière édition par captain Troy le Sam 24 Jan 2015, 17:53, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous



HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptySam 24 Jan 2015, 11:40

Ma foi c'est du joli travail bien propre Wink
Revenir en haut Aller en bas
papy biquet
Aspirant
Aspirant
papy biquet


Localisation : caen

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptySam 24 Jan 2015, 14:33

bonjour j'aime bien ce boulot  très soigne  !!!! bye cheers

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy


Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptySam 24 Jan 2015, 17:58

Merci,

Désolé si ça n'avance pas vite, mais j'ai pas mal d'autres occupations professionnelles et autres.
Par contre, si vous avez des conseils à propos du guindeau ( les plans de JMK sont-ils exacts ? ) et des cordages qui s'y rattachent, je suis preneur.

A + pour la suite ...

Amicalement,

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
AD'HOC
Bagnard Banni




HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptySam 24 Jan 2015, 18:50

Bien le bonsoir mon Captain,

S'agissant du guindeau, on peut faire confiance à JMK.
Seule réserve, mais de taille, les bittes (cf. p.80) doivent traverser le pont et être fixées sur le pont inférieur, comme le fait l'arbre à linguets.

Pour les câbles d'ancres, ils arrivent par les écubiers, au-dessus de la guirlande, font deux tours autour du guindeau et sont remisés à travers les deux écoutilles avant dont une section de caillebotis doit être coupé, les bords du cadre étant garnis d'une feuille de plomb pour préserver le bois et le câble.

C'est la seule solution possible pour le stockage.
De plus cela explique pourquoi Bligh a fait supprimer l'entretoise qui relie les deux flasques du guindeau.

Voilà, voilà

A+
Amitiés Very Happy

Jean-noël
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy


Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptySam 24 Jan 2015, 23:43

Salut à toi mon cher Ad'Hoc,

Merci pour tes précieux conseils, toujours judicieux et avisés.
Pour les bittes, pas grave, vu que le guindeau n'est pas censé fonctionner sur ce kit.
par contre, j'ai comparé sur le JMK les guindeaux de la Bounty et de la Bethia et je ne vois pas de différence. qu'entends-tu par flasques ( à whisky ? ) et de quelle entretoise parles-tu ?
Quant aux écoutilles, veux-tu parler des caillebotis ? il y en a un devant le mât et deux autres latéraux à l'avant du pont.
Enfin, j'ai regardé les sorties des écubiers, elle sont un peu basses pour creuser un trou ( même oblique vers le bas ) qui parte juste au dessus de la guirlande et les rejoignent comme tu le préconises justement.
merci à toi d'éclairer ma lanterne quand tu auras un moment, car je dois dire que je nage un peu, là ...

Bon dimanche et à bientôt de tes nouvelles.

Amitiés,

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
Invité
Invité
Anonymous



HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyDim 25 Jan 2015, 08:32

Shocked ... Razz ... Wink
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy


Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyMar 03 Fév 2015, 01:21

Bonsoir à tous,

Je progresse doucement, mes dernières avancées :

1) J'ai corrigé la sauvegarde de gouvernail, grâce aux indications de notre ami Ad'Hoc :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 013x10

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 01610

2) Le guindeau a été refait. (J'ai conservé les supports)

Avant, celui de Del Crado :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 005_710

les différents éléments du nouveau guindeau :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 008x10

l'ensemble teinté-vernis, assemblé ... et fonctionnel car il tourne sur son axe :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 02310

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 024x10

Le nouveau guindeau en place (non fixé) :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 03110


3) j'ai décollé les deux écoutilles latérales à l'avant du pont, mal placées et trop grandes (elles seront ensuite réduites, poncées et revernies) :

Avant ( les bossoirs ont été enlevés car mal placés [v. 1ère photo], les deux premiers bittons le seront aussi ) :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 01010

Réduction :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 030x10

Pendant :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 01110

il a fallu ensuite fabriquer des "rustines" pour obturer les deux trous :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 02510

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 02910

... et les teinter-vernir :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 03210


Après ( les éléments sont tous posés à blanc, juste pour donner un aperçu. la rustine de tribord a été refaite car le pont était plus abîmé sur le côté droit du trou ) :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 03610

Pas parfait, mais bon, j'essayerai de boucher les trous laissés par l'enclouage des bossoirs, et de reteinter-vernir cette partie du pont bien abîmée : avec quelques tonneaux et autres cordages pour masquer les raccords, ça ira ...

Voilà voilou, la suite au prochain N° ...

bon vent à tous.

Amitiés,

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________


Dernière édition par captain Troy le Mar 03 Fév 2015, 10:16, édité 1 fois
Revenir en haut Aller en bas
bulledo
Maistrancier
Maistrancier
bulledo


Localisation : Toulouse

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyMar 03 Fév 2015, 09:36

Bonjour,
Restauration minutieuse il y a beaucoup de travail sur ce Bounty j'en suis l'évolution
Cordialement
Revenir en haut Aller en bas
papy biquet
Aspirant
Aspirant
papy biquet


Localisation : caen

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyMar 03 Fév 2015, 13:40

bonjour très jolie restauration !! peut être aurait tu découper les lattes de pont bien propre poiur refaire l'avant ?? mais ceci est une idee !! bye cheers

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
davou21
Aspirant
Aspirant
davou21


Localisation : dijon
Navire préféré : soleil royal

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyMar 03 Fév 2015, 18:33

bonjour,
tres belle restauration cheers cheers

_________________
Pour les anciens, la figure de proue détient la mémoire du bateau.
Richement décorée et sculptée,elle sera certainement plus crainte que le capitaine lui meme
Revenir en haut Aller en bas
AD'HOC
Bagnard Banni




HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyMar 03 Fév 2015, 18:40

Bien le bonsoir mon Captain,

Chapeau bas! C'est de "la belle ouvrage"!!! cheers
Enfin un guindeau qui ressemble à un guindeau, ce n'est pas si courant.

J'ai bien envie de t'envoyer ma Bounty pour que tu la finisses.

A+
Amitiés
Very Happy
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy


Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyMer 04 Fév 2015, 19:02

Merci pour vos compliments, ça fait toujours plaisir et ça encourage à continuer cette longue restauration ...
Mon cher Ad'Hoc, je n'ai ni ton talent, ni ton expérience, ni ton érudition concernant la marine ancienne ( entre autres ...), donc tu es bien plus qualifié que moi pour finir ta Bounty, et de plus avant que j'arrive à bout de la mienne ... de l'eau va couler sous les ponts !
Pour l'heure, j'ai repeint le barbotin du guindeau couleur bois selon tes indications, et en attendant de modifier les caillebotis d'ancrage j'ai percé les trous d'entrée des écubiers sur la guirlande.

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 002x10

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 006x10



A suivre ...

Amitiés,

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________


Dernière édition par captain Troy le Jeu 12 Mar 2015, 22:48, édité 1 fois
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
Pégase XX


Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyJeu 05 Fév 2015, 13:48

Re,
C'est vraiment de la rénovation en profondeur, tu ne fais pas les choses à moitié ! cheers
Bonne continuation ...
A + Wink
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy


Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyVen 06 Fév 2015, 01:30

Merci Pégase. oui, tant qu'à faire ce sauvetage, autant essayer de rattraper ce qui est rattrapable.
Et puis je prends ça comme un jeu, une succession de petits défis à relever, et il y en a !

Merci aussi à toi, l'ancien et pour répondre à ta question : oui, je travaille avec le Mc Kay, indispensable ... et surtout avec l'aide de notre excellent Ad'Hoc !

Je posterai d'autres photos ce week-end ...

Bon vent et à +

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
a.piot
Maître principal
Maître principal
a.piot


Localisation : chatillon sur indre 36
Navire préféré : maquettes déja réalisées:l'Aurore de Boudriot ,La Belle de Boudriot,un kit le Bounty,un bateau de péche

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyVen 06 Fév 2015, 08:58

bravo , il y a du boulot ! cheers

_________________
amicalement
a.piot
Revenir en haut Aller en bas
https://sites.Google.com/site/voiliersanciens/home
captain Troy
Second Maître
Second Maître
captain Troy


Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyVen 27 Fév 2015, 01:04

Salut à tous,

Quelques nouvelles de ma Bounty, que je "scratche" à loisir ...

Voici mes dernières avancées ( oui, je sais, ça n'avance pas vite mais bon, on fait ce qu'on peut avec ce qu'on a ... ) :

1) le guindeau a été finalisé ( pose des ferrures, remplacement des gros taquets par des petits, made by bibi ) et je lui ai fait un arbre à linguets digne de ce nom pour lui tenir compagnie.
Tout ça est posé à blanc, la fixation définitive aura lieu plus tard ...

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 018x10

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 017x10

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_00510

Essai de câblage, selon les indications de notre ami Ad'Hoc. certains font passer les câbles par deux trous situés à l'arrière du guindeau plutôt que par les caillebotis avant : une option plausible ?

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_02410

2) le cabestan a été revu et corrigé, toujours d'après les plans de Mc Kay :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_04210

3) la roue de barre de Del Crado (aimablement fournie par Ad'Hoc ) n'était pas trop mal faite, mais trop petite et à 8 branches seulement, au lieu des douze requises, ce qui est introuvable à cette échelle dans le commerce.
Je me suis donc résolu à en faire une ... à l'aide de joints-fibre et de pics à olives ... pas une mince affaire, mais le résultat est acceptable.

La roue de Del Crado, précédemment restaurée, mais le résultat ne me satisfaisait pas vraiment :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_03310

A partir de deux joints collés, j'ai fait le tour de roue, en réduisant la largeur à la lime ...

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_04610

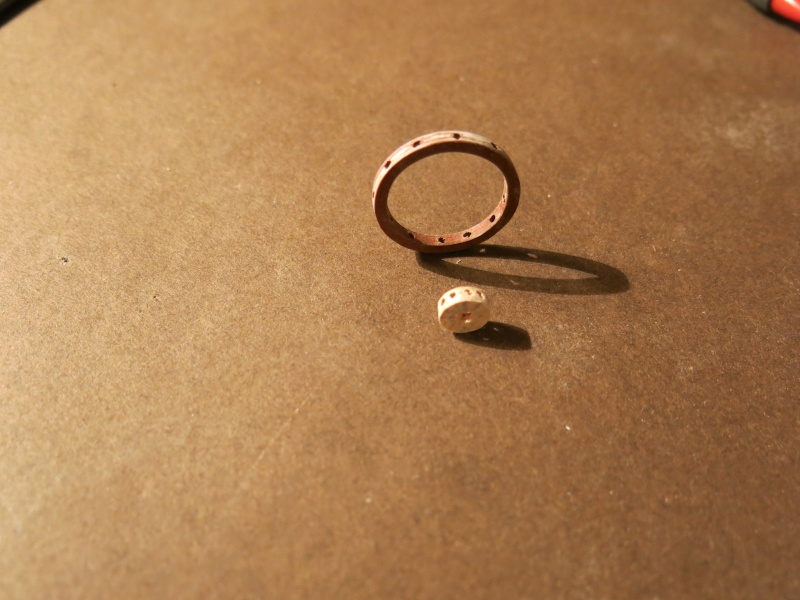

Ensuite, perçage des trous dans le tour de roue et dans l'axe pour recevoir les douze branches ...

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_05010

Les deux roues, on voit la différence ...

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_05210

La roue peinte et montée, les supports ont été affinés. mise en place à blanc ...

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_05710

Ensuite, j'ai scratché l'habitacle, celui de del Crado (à droite) n'étant vraiment pas présentable ...

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_05910

L'habitacle teinté-verni, posé à sa future place ...

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_06010

... avec la roue ...

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_06110

Sinon, j'ai reculé le mât d'artimon, trop rapproché du grand mât, et j'ai entrepris de forer le puits de gouvernail pour y fixer l'axe de la barre de gouvernail et ainsi rendre celle-ci fonctionnelle.

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_02910

Les "cages" d'escalier et caillebotis ont également été revus et corrigés aussi :

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_04010

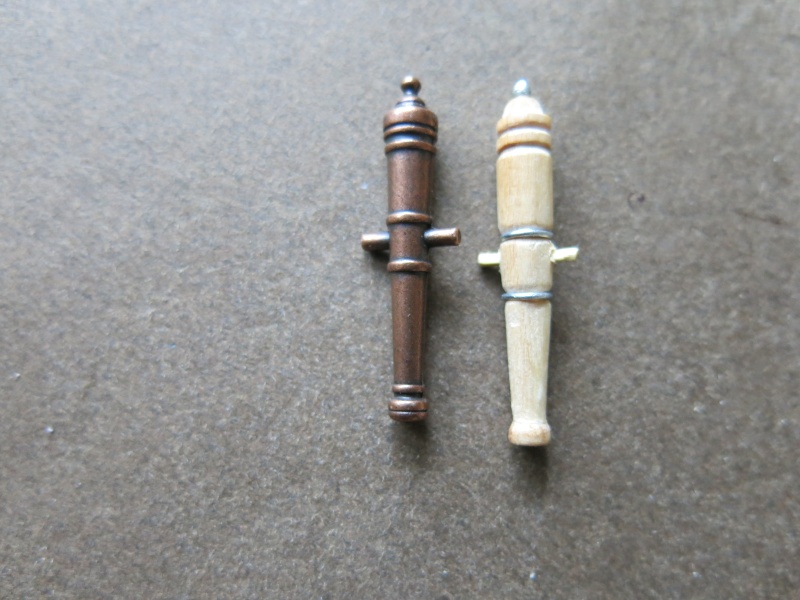

pour finir, je me suis amusé à scratcher un canons, ceux fournis par del crado étant un peu sous-dimensionnés ...

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_00210

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 B_00910


Voilà voilà, j'attends vos commentaires et vos critiques, les uns et les autres sont les bienvenus ...

Bon vent à tous

Amitiés,


Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________


Dernière édition par captain Troy le Jeu 12 Mar 2015, 22:50, édité 1 fois
Revenir en haut Aller en bas
gavouot 06
Maître principal
Maître principal



Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyVen 27 Fév 2015, 08:36

Bravo, ce n'est plus de la rénovation tu es en train de créer une nouvelle boite. Quel travail.
JPG
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
Pégase XX


Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyVen 27 Fév 2015, 10:14

Bravo ! Il n'y a plus grand chose de la boite !!! Bonne suite ...

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
AD'HOC
Bagnard Banni




HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyVen 27 Fév 2015, 10:39

Bonjour Captain,

Superbe travail!
Outre le réalisme des pièces scratchées, l'ensemble est très agréable à l’œil.
Il ne manque plus que l'odeur du bois.

Très bien ton idée de roue à partir de joints (de plomberie...).
Cela mérite de figurer dans "Truc et astuces". Idea

Bref, j'aime!

A+
Amitiés
Very Happy
Revenir en haut Aller en bas
miel
Amiral
Amiral
miel


Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 EmptyVen 27 Fév 2015, 10:49

Démat
C'est du beau boulot, l'astuce pour la roue est excellente sunny

_________________
HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Captur15
Revenir en haut Aller en bas
Contenu sponsorisé





HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty
MessageSujet: Re: HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy   HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy - Page 3 Empty

Revenir en haut Aller en bas

HMAV Bounty 1783 (Del Prado 1/48°) de captain Troy
Revenir en haut
Page 3 sur 11Aller à la page : Précédent  1, 2, 3, 4 ... 9, 10, 11  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
