captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyMar 15 Déc 2015, 18:03

ofencer29350 a écrit:
ps:tu te serais moins embêté pour le  doublage avec un master fait d'une planchette aux dimensions de la plaque et garnie de clous....

Précise ta pensée, je ne saisis pas bien ...  Rolling Eyes

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
ofencer29350
Second Maître
Second Maître
ofencer29350

Localisation : querrien,bretagne
Navire préféré : la flore

MODELISME
Maquettes en cours:
Maquettes en Projet:

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyMar 15 Déc 2015, 18:25

tu as réalisé les parties males ,moi je te proposais (ou plutot pour d'autres ) de faire la partie femelle que tu positionne sur les plaques de cuivre et tu frappe avec une calle pour former en une seule fois tous les rivets!

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyMar 15 Déc 2015, 20:16

Ah Ok, j'y ai pensé aussi, comme à l'utilisation d'une roulette, mais j'y ai renoncé pour deux raisons :
d'une part j'ai un peu triché sur la longueur de certaines plaques pour respecter un tant soit peu l'alignement vertical, en fonction de la forme de la coque, et d'autre part cette coque ayant un peu "vécu", et dans des conditions pas forcément idéales, certains endroits offrent moins de résistance à la pression d'un clou, j'avais donc peur de faire des séries de "trous" disgracieux et guère possibles à rattraper ... J'ai donc utilisé un petit poinçon à la pointe légèrement émoussée avec lequel le risque de faire un trou était bien plus limité qu'avec des clous, quitte - c'est vrai - à m'embêter deux fois plus.

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptySam 20 Fév 2016, 23:25

Salut à tous,


ça fait bien longtemps que je n'ai pas mis les pieds sur le forum ... sorry, j'étais en train de me faire bronzer en Guadeloupe ...
Auparavant, j'avais entrepris de refaire le pont de ma Bounty, genre parquet flottant - normal pour un bateau, non ? - car il était plutôt en mauvais état.

Après avoir coupé les baguettes de tilleul (de 0,6 mm X 5 mm de large) à 13 cm de longueur - soit environ 6,5 m à l'échelle 1 - j'ai passé la tranche au graphite avec une mine de crayon, et pour gagner du temps j'ai fait ça par paquets de 20 ou plus, les baguettes maintenues bien alignées par deux pinces :

Avant :


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5012

Après :


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5110


J'ai choisi la disposition suivante des lattes :


HMAV Bounty de Del prado au 1/48ème - Page 10 Lattes10

ça me paraissait plutôt réaliste et une des plus esthétiques ...

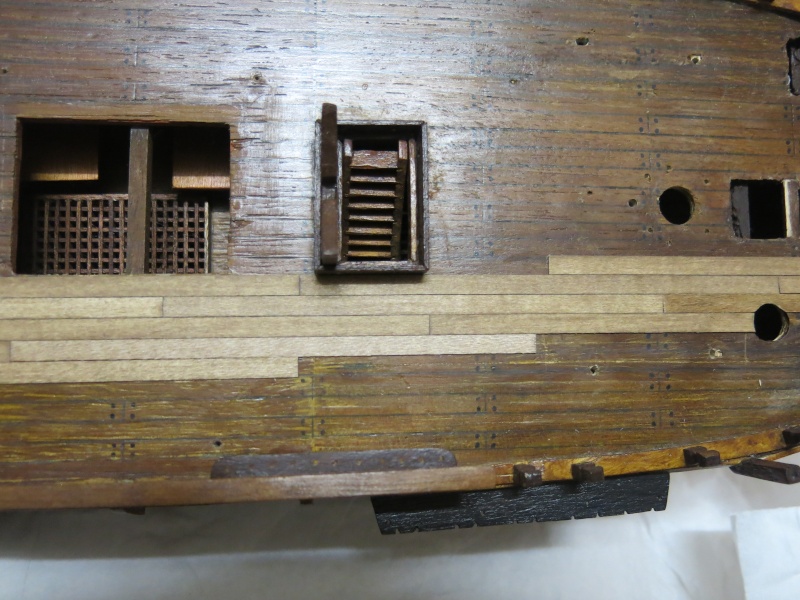

les lattes ont été pré-teintées, puis collées à la colle bois liquide de proche en proche, en suivant la ligne des traits figurant les anciennes lattes du pont qui n'étaient que dessinées.
Le pont avait été auparavant débarrassé des caillebotis, bitons taquets, etc ... puis poncé grossièrement.

HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5115


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5111


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5112


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5113


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5114


Le résultat provisoire, avant la teinture définitive.

HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5116


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5117



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5118


Ensuite, j'ai figuré les clous des extrémités des lattes en utilisant une pointe et en tournant ensuite une pointe de crayon dans le trou ainsi fait.



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5119

pour l'instant je n'ai pas figuré les clous intermédiaires ... ça restera peut-être comme ça.

Le pont a reçu un supplément de patine car je le trouvait un peu pâlichot :



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5210



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5212



Ensuite, j'ai refait l'espèce de caisson qui se trouve dessous la chaloupe, celui de DC étant trop grossier :


Avant ( à droite ) :

HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5120


Pendant :

HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5213


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5214



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5215


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5216


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5217



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5218


les lattes sont amovibles et munies de leurs anneaux.

le résultat final :

HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5219





HMAV Bounty de Del prado au 1/48ème - Page 10 Img_5220


... ce sera tout pour aujourd'hui, à + et bon vent !

Amicalement,

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
lionel45
Vice-Amiral
Vice-Amiral
lionel45

Localisation : Gien 45500
Navire préféré : Les IJN la DKM et les autres

MODELISME
Maquettes en cours:
Maquettes en Projet:

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyDim 21 Fév 2016, 08:28

La vache affraid tu as fait un super travail de micro menuiserie Vraiment ca en jette encore cheers mon cher Jim nickel comme j'aime Wink

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
Cédric
Major
Major
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

MODELISME
Maquettes en cours:
Maquettes en Projet:

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyDim 21 Fév 2016, 08:52

Très beau travail !
Bravo.

_________________
Labor omnia vincit
Revenir en haut Aller en bas
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyDim 21 Fév 2016, 10:08

Bien l'bonjour.


+ 1 Très beau rendu de ce pont.  cheers cheers cheers


Amitié

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyDim 21 Fév 2016, 14:31

Le bonjour te va,
superbe de chez superbe, un travail superbe, superbe vous avez dit superbe, comme c'est bien fait !

_________________
HMAV Bounty de Del prado au 1/48ème - Page 10 Parche11
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyDim 21 Fév 2016, 19:24

superbe ce pont, il a prit de l'allure ton Bounty, bravo !

_________________
Eric
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyDim 21 Fév 2016, 23:39

Merci à vous les gars, depuis je n'ai pas fait grand chose d'autre. J'ai juste revu mes caillebotis ( trop hauts ) et percé les dalots sur les préceintes, je posterai des photos prochainement ...

A +

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
gavouot 06
Premier maître
Premier maître


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyLun 22 Fév 2016, 08:46

C'est une réussite.
JPG
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyVen 08 Avr 2016, 00:11

Bonsoir à tous,

Quelques petites avancées sur ma Bounty, histoire d'apporter ma modeste contribution à ce forum ...

J'ai donc confectionné et posé les cadènes après avoir fixé les caps de moutons sur les porte-haubans :






HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6011


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6012



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6015




HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6013



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6014







... puis j'ai entrepris de fabriquer les différentes ancres selon les plans de Mc Kay, les deux seules ancres de bossoir fournies par DP (ci-dessous) étant trop grossières et notablement sous-dimensionnées.



HMAV Bounty de Del prado au 1/48ème - Page 10 02910


Les nouvelles ancres :



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6016



Ci-dessous, les deux ancres de bossoir en haut, avec l'ancre de détroit ( ou de touée) à droite, et l'ancre à jet en bas.
Je suppose que ces deux dernières étaient par paires également : merci d'éclairer ma lanterne à ce sujet.
Quant à leur disposition sur le navire et leur utilisation précise, d'après ce que je sais, l'ancre de détroit était suspendue sous le beaupré dans les passages où risquaient de naître de forts courants (détroits, passes, canaux). Elle était prête à être mouillée au cas où les courants forts risqueraient de dérouter le navire.  J'imagine que l'ancre à jet, plus petite et plus légère, devait servir essentiellement à la chaloupe.


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6110


Prochaine étape : les canons et les pierriers à confectionner ... encore du pain sur la planche en perspective !

A plus, et bon vent à tous !

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
gavouot 06
Premier maître
Premier maître


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyVen 08 Avr 2016, 08:40

C'est du beau travail bien propre.
JPG
Revenir en haut Aller en bas
a.piot
Maître principal
Maître principal
a.piot

Localisation : chatillon sur indre 36
Navire préféré : maquettes déja réalisées:l'Aurore de Boudriot ,La Belle de Boudriot,un kit le Bounty,un bateau de péche

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyVen 08 Avr 2016, 09:23

Tres beau travail , et belle patine ! le recouvrement du bordage à l'air super  cheers

_________________
amicalement
a.piot
Revenir en haut Aller en bas
https://sites.Google.com/site/voiliersanciens/home
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyVen 08 Avr 2016, 09:41

Ca, c'est de la restauration !!!

Qu'est-ce que ça va être quand tu vas en construire un neuf  !!!

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyVen 08 Avr 2016, 13:06

Le bonjour te va,
c'est du bijou toute cette réalisation, me que va-t-il être le plus intéressant le coté Bâbord ou le coté tribord : une semaine l'un et une semaine l'autre !

_________________
HMAV Bounty de Del prado au 1/48ème - Page 10 Parche11
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptySam 09 Avr 2016, 01:11

Pégase XX a écrit:


Qu'est-ce que ça va être quand tu vas en construire un neuf  !!!

...J'en suis loin, vu qu'il y a un Mayflower en bois à restaurer et à terminer qui m'attend depuis des années !  confused

Sinon, merci à tous pour vos appréciations, ça fait toujours plaisir, même si je reste humble devant les merveilles que vous nous proposez régulièrement les uns et les autres sur le forum ...

Amitiés,

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
Invité
Invité
Anonymous


HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptySam 09 Avr 2016, 08:35

hello
il est bien rattraper se bounty et trés bon taf  Very Happy
Revenir en haut Aller en bas
jpern
Maistrancier
Maistrancier
jpern

Localisation : Moelan sur mer
Navire préféré : Tous les gréments

MODELISME
Maquettes en cours:
Maquettes en Projet:

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptySam 09 Avr 2016, 09:37

Bonjour Jim

Magnifique travail que tu effectue là !!! Chapeau Wink

De plus je trouve génial tout tes petits bricolages pour arrivé à ce résultat !!

_________________
Jean-Pierre
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyMar 19 Avr 2016, 23:54

Bonsoir à tous,

Les dernières avancées sur ma Bounty, à savoir les 10 pierriers, tous refaits avec leurs supports, un par un, en bois et métal à l'échelle et selon les plans de Mc Kay :


1) Ceux de Del Crado :


HMAV Bounty de Del prado au 1/48ème - Page 10 009x10



2) confection des nouveaux pierriers :

HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6112


3) Une fois peints en noir et mis en place :



HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6114

... Les chandeliers qui les supportent seront ultérieurement rabaissés, car trop hauts.


Ensuite, même opération pour les 4 canons ( heureusement qu'il n'y en a pas plus ! ), ceux de Del Crado n'étant pas conformes :


1) canon fourni par Del Crado :


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6116


2) canon fabriqué d'après le Mc Kay :


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6115


3) les deux en comparaison :


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6117


HMAV Bounty de Del prado au 1/48ème - Page 10 Img_6118


... Reste à faire les 3 autres ainsi que les affûts. Je posterai des photos quand tout ça sera fini ...


A + et bon vent à tous !

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
jpern
Maistrancier
Maistrancier
jpern

Localisation : Moelan sur mer
Navire préféré : Tous les gréments

MODELISME
Maquettes en cours:
Maquettes en Projet:

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyMer 20 Avr 2016, 07:51

Bonjour

Effectivement la différence est grande Wink

Très beau travail !!! en particulier sur les pierriers !!

_________________
Jean-Pierre
Revenir en haut Aller en bas
gavouot 06
Premier maître
Premier maître


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyMer 20 Avr 2016, 08:25

Comment as-tu fait un si beau travail?
jpg
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyMer 20 Avr 2016, 13:16

le bonjour te va,
toi aussi tu ne nous déçois pas !

_________________
HMAV Bounty de Del prado au 1/48ème - Page 10 Parche11
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyMer 20 Avr 2016, 13:41

Bien vu, les canons !!!  cheers cheers cheers

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
steph13
Maître
Maître



HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 EmptyMer 20 Avr 2016, 22:33

Bonjour,

Superbe boulot !
Passionnant à lire, cette aventure de restauration.

Les canons sont tournés en bois et tu rajoutes les différents élément supplémentaires en métal ?

Steph
Revenir en haut Aller en bas
Contenu sponsorisé




HMAV Bounty de Del prado au 1/48ème - Page 10 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 10 Empty

Revenir en haut Aller en bas

HMAV Bounty de Del prado au 1/48ème
Revenir en haut
Page 10 sur 12Aller à la page : Précédent  1, 2, 3 ... 9, 10, 11, 12  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
