 HMAV Bounty de Del prado au 1/48ème

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3 ... 8, 9, 10, 11, 12  Suivant
AuteurMessage
mameil
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : VICHY
Navire préféré : voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Mar 01 Déc 2015, 05:49

Bon , ben le temps de s y remettre approche et voir ton travail me donne encore plus envie.
C est superbe , et je vais encore copier
Salut
Michel
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Mar 01 Déc 2015, 12:56

Bonjour à tous,

Merci à toi David, pour ta proposition, c'est vraiment sympa mais comme tu as pu le constater, j'ai désormais quitté le monde fantastique de Del Prado pour me plonger dans celui plus réaliste de J. Mc Kay. Donc je n'ai plus l'utilité des pièces du kit original, et du reste je ne saurais trop te conseiller de t'en débarrasser sur ebay ou le bon coin, tant il est truffé d'erreurs de structure et d'accastillage.
Pour ma part, je me suis pris au jeu de ce qui devait être à l'origine une simple restauration-remise en état de cette maquette, et de fil en aiguille ma démarche a évolué vers un relookage complet ou presque, en m'inspirant autant que possible du bouquin de Mc Kay, et je dois dire que je m'amuse bien à chercher et à trouver la solution idoine à chaque problème, même si certains peuvent trouver que je me complique bien la vie ... mais c'est là tout l'intérêt de la chose !

Quant à toi Michel, merci pour tes appréciations, et si tu veux me copier, tant mieux, bienvenue au club !   Wink
Sache seulement que je me suis lancé dans le doublage en cuivre de la coque : un beau chalenge, je te le recommande ! j'ai également confectionné une cabane à cartes-drapeaux-oriflammes, etc ... digne de ce nom. Exit l'horrible cahutte de Del Crado !   affraid
Je mettrai des photos prochainement ...

A + et bon vent à tous

Jim

Amicalement,

Jim
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Ven 11 Déc 2015, 00:33

Salut à tous,

Voici mes dernières avancées sur ma Bounty :

1) Le bloc fenêtre a été décollé pour être vitré et ses montants on été peints en noir.











2) les ferrures de gouvernail ont été rectifiées :

avant :



après :



(Sorry, la photo est pourrie !)



3) La fameuse armoire à drapeaux ( "flag locker" selon John Mc Kay ), particularité de la Bounty, a été entièrement refaite.

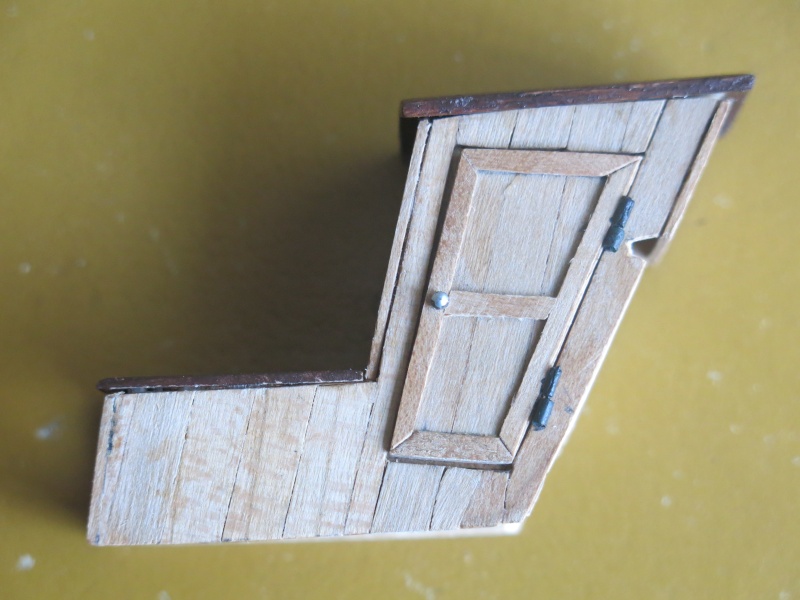

celle de DC ( j'avais refait la porte, mais bon, c'était plutôt nul ...) :





la nouvelle, selon les dessins de Mc Kay, adaptée au kit en raison de son arcasse allongée :








une fois vernie :





Notez les étagères pour recevoir les drapeaux, oriflammes, pavillons, etc ...


















4) Enfin, après avoir longtemps hésité, je me suis décidé à entreprendre le doublage de la  coque par des plaques de cuivre : je peux vous l'avouer ... c'est du boulot !  affraid

Le matériel :







Le résultat :














le plus difficile a été de respecter la symétrie des lignes de plaques : n'ayant pas les mêmes repères du côté tribord ouvert que du côté babord ( que j'ai fait en premier ), j'ai dû commencer la pose des premières plaques à un endroit différent et faire des calculs précis pour tomber à peu près juste :






Notez les protections des plaques de cuivre au niveau de l'étrave par une bande en plomb, et au niveau de la quille et du gouvernail par une semelle en bois :







...  La partie supérieure du doublage en cuivre est protégé par une fine ceinture de bois, pour éviter que les plaques ne se décollent :






Quelques chiffres : plus de 650 plaques ... et environ 11000 rivets ( figurés au poinçon un par un ). et je n'ai représenté que les rivets de bordure !

Voilà, j'attends vos commentaires et critiques . Prochaine étape : la réfection du pont.

A + et bon vent à tous !

Amicalement,

Jim


Dernière édition par captain Troy le Dim 13 Déc 2015, 18:23, édité 3 fois
Revenir en haut Aller en bas
sangha
Maître
Maître
avatar

Localisation : Toulon
Navire préféré : La Sirène de HELLER

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Ven 11 Déc 2015, 08:24

Magnifique ce doublage, vraiment Shocked
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Ven 11 Déc 2015, 13:43

Le bonjour te va,
j'aime particulièrement ce voilier, ton travail long et patient, voulant respecter au plus près les documents de MK.
L'armoire à cartes est d'une ressemblance....
Quant à la pose du cuivre, tu avais une roulette ou tu les as faits 1 par 1, de toute façon chapeau l'artiste !

_________________
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Ven 11 Déc 2015, 14:59

superbe !!! cheers cheers cheers
Revenir en haut Aller en bas
JF35
Major
Major
avatar

Localisation : Saint-Malo

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Ven 11 Déc 2015, 18:02

Hello Jim
Comme Daniel , les Michel et tous , j'aime beaucoup ton travail affraid
Le doublage est magnifique

Revenir en haut Aller en bas
mameil
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : VICHY
Navire préféré : voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Ven 11 Déc 2015, 19:01

PFFFFFF , je crois que je vais plus regarder , ou alors devenir amnésique tout de suite après ....
Super
Michel
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Ven 11 Déc 2015, 20:18

Merci à vous tous pour vos appréciations sympas et content que mon travail vous plaise Wink

Pour répondre à notre ami l'ancien : non, pas de roulette ... j'avais peur de déraper Rolling Eyes  et l'écartement des dents n'aurait pas forcément été le bon.
J'ai donc fait les rivets un à un avec un petit poinçon ... patience et longueur de temps, en faisant des pauses car ça fatigue la vue, et avec une loupe frontale, pour moi incontournable !

Amicalement,

Jim

PS :

A propos du doublage en cuivre et pour ajouter une note culturelle  rabbit, je vous livre ci-dessous les commentaires de Francis Bergerac sur l'historique de cette pratique inventée par nos meilleurs ennemis - les anglais - et qui avait plusieurs avantages  :



"Qui sait que le cuivre a joué un rôle décisif dans le déroulement des batailles navales au XVIIIᵉ siècle ?
L’idée de couvrir de plaques de cuivre les coques des vaisseaux et frégates est apparue en Angleterre à la veille de la guerre d’indépendance américaine.
Ces plaques protègent les carènes de deux manières. Elles bloquent dans les eaux tropicales la pénétration des tarets, espèce de gros vers marins qui transforment le bois des bordés en gruyère. Mais surtout, en s’oxydant, le cuivre empêche la fixation de ce que l’on appelle aujourd’hui le « fouling », c’est-à-dire les salissures, algues et coquillages divers. Un navire, après plusieurs mois de mer, perdaient avant la généralisation du doublage cuivre jusqu’au tiers de sa vitesse et de sa manœuvrabilité.
Ce sont les Anglais qui, en 1770, tentèrent les premiers essais… couronnés d’insuccès. Le phénomène de la corrosion galvanique était à l’époque inconnu et personne ne pouvait imaginer que le cuivre immergé dans l’eau de mer attaquerait les clous et ferrures de la coque en formant une pile électrique.
Pour éviter la dislocation prématurée des coques, une demi-solution fut trouvée, de manière empirique, en isolant le fer avec du carton bitumé. Ce n’était pas parfait, mais la corrosion était retardée.
Lord Middleton et Lord Sandwich parvinrent à convaincre le roi d’Angleterre et l’amirauté de couvrir l’intégralité des navires de la Navy de plaques de cuivre. L’équivalent de 2 milliards de livres d’aujourd’hui, tout de même.
La France suivit le mouvement, aidée, il faut bien l’avouer, par l’espionnage des usines britanniques. Cependant Louis XVI n’eut les moyens d’équiper que la moitié de sa flotte.
Au moment de l’engagement des marines française et anglaise dans la guerre d’indépendance américaine (1780-1783), l’avantage britannique fut évident bien que non décisif.
Voilà ce que l’on pouvait voir sur l’eau :
– Des escadres aux potentiels de vitesse différents d’où découlait une supériorité tactique des Anglais.
– Des navires anglais se dégageant mieux et plus vite des combats rapprochés.
– Des difficultés de coordination dans les escadres françaises dont les navires, pour partie doublés cuivre, avaient des possibilités de manœuvre très hétérogènes.
Plus tard, le doublage cuivre se généralisa et les opportunités tactiques s’égalisèrent."

Francis Bergerac
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Sam 12 Déc 2015, 11:39

Merci pour la leçon d'histoire !!! sunny
A + Wink
XX
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Sam 12 Déc 2015, 12:06

Le bonjour te va,
le rivets un par un ! bin mon vieux !
Et merci pour une histoire que je ne connaissais pas !

_________________
Revenir en haut Aller en bas
Corsairedu25
Matelot
Matelot


Localisation : Doubs

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Dim 13 Déc 2015, 12:22

Faire un anti fooling sur un petit bateau c'est déjà bien long alors là si ils avaient eu à le faire sur ce genre de gros bateau oulala (en sachant que ca ne devait pas exister)
Bonne journée a tous
Corsairedu25
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Dim 13 Déc 2015, 18:43

Salut Corsaire,

C'est clair, les plaques de cuivre étaient beaucoup plus écologiques que les antifoulings actuels qui contiennent en forte concentration des produits chimiques toxiques pour la vie marine (biocides), ce qui a conduit à réglementer leur usage (interdiction mondiale du tributylétain (TBT), en commençant par les navires de moins de 25 m (en 2005, il restait beaucoup de navires de commerce et de navires de guerre en circulation, dont la coque était couverte d'une peinture au TBT4). L'Europe a réglementé les aires de carénages, et des dispositifs internationaux de contrôle sont en préparation3.

Amicalement,

Jim

PS : question à 1000 balles : quelle était la longueur des lattes de pont en général, et y avait-il une ou plusieurs façon d'agencer les lattes entre elles : alternées par deux par trois, etc ... ? merci pour vos réponses .
Revenir en haut Aller en bas
benaben
Major
Major
avatar

Localisation : Belgique
Navire préféré : Ceux fait et en cours

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Lun 14 Déc 2015, 12:46

Bien l'bonjour



D'après le WzM page 98 et 99,  pour le 18e siècle, la largeur des bordages était de 20 à 36 cm mais il ne parle pas de la longueur. Je pense que cette longueur ne dépassait pas celle des virures, soit entre 6 et 9 m à l'échelle 1/1

Pour le placement, tu peux varier de 3 à 6 bordages sur le même couple.



-----------------------------------------------------------------------------

---------1---------------------------------------------------I-----------------

---------------------------2----------------------------------------------------

----------------------------------------------3---------------------------------

---------1---------------------------------------------------I----------------









-----------------------------------------------------------------------------

---------1---------------------------------------------------I--------------

----------------2-----------------------------------------------------------

------------------------3---------------------------------------------------

---------------------------------4------------------------------------------

------------------------------------------5---------------------------------

----------------------------------------------------6-----------------------

-----------1-------------------------------------------------I--------------







-----------------------------------------------------------------------------

---------1---------------------------------------------------I--------------

------------------------------2---------------------------------------------

----------------------------------------------------3-----------------------

--------------------4-------------------------------------------------------

-----------------------------------------5----------------------------------

----------------6-----------------------------------------------------------

-----------1-------------------------------------------------I--------------





Amitié
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Lun 14 Déc 2015, 14:11

Un grand merci à toi, benaben Smile  pour ta réponse documentée, c'est toujours intéressant de connaître les différentes techniques de pose des lattes.
Il se trouve qu'entre-temps j'ai consulté le Mc Kay... qui me donnait la réponse, idiot que je suis !

la voilà :



... et en clair, ça donne ça  :





Donc il y a 4 lattes décalées entre deux lattes alignées, et ainsi de suite ...


Si on reporte la longueur des lattes au 1/48e - 128 mm - à l'échelle 1, ça donne environ 6m de long pour chaque latte.
Quant à la largeur des lattes, 2 mm au 1/96e, ça donne évidemment 4 mm au 1/48e et environ 20 cm à l'échelle 1.


J'ai trouvé des baguettes de tilleul de 5 mm  de large - ça fera l'affaire - sur 0,6 mm d'épaisseur, vraiment très fin et idéal pour doubler mon pont.

( Rue des maquettes j'avais le choix entre ça, du noyer ou du sapelli, rien d'autre... mais par 25, c'est vraiment pas cher !). Je serai quitte pour les teinter car elles sont vraiment claires.

A + pour la suite ...

Amitiés,

Jim
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Lun 14 Déc 2015, 16:15

le bonjour te va,
en dehors de l'ordre de pose j'ai bien évalué dans le pas à pas 6,00 m et 26mm de large et moi je les mets comme cela enfin on !



_________________
Revenir en haut Aller en bas
benaben
Major
Major
avatar

Localisation : Belgique
Navire préféré : Ceux fait et en cours

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Lun 14 Déc 2015, 21:09

Bien l'bonsoir


J'ai utilisé des baguettes qu'un grand magasin suédois fourni lorsque tu prends un café.  lol!




Normalement, le pont doit avoir une teinte claire, comme du  sycomore, du tilleul......
parce que l'équipage le frottait tout les matins avec des briques pour retirer le salin qui s'y déposait.


Amitié
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Lun 14 Déc 2015, 23:07

Magnifique ton pont benaben,  il a une belle teinte satinée  sunny

Mais dis-moi, tu l'as ciré ? Et les essences ? tilleul ou sycomore + poirier ?

Sinon, effectivement les pont étaient frottés à la brique ( d'où l'expression "briquer" sans doute ...), et ils avaient généralement une teinte gris-brun clair délavé. je me demande seulement si ça va s'accorder avec les teintes dominantes de ma Bounty, à savoir acajou foncé. Je ferai peut-être un compromis mais je vais faire plusieurs essais de teintes avant ...

Et merci à toi, l'ancien, pour ton croquis., c'est ça, en effet . Wink

A +

Amitiés

Jim
Revenir en haut Aller en bas
benaben
Major
Major
avatar

Localisation : Belgique
Navire préféré : Ceux fait et en cours

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Mar 15 Déc 2015, 13:48

Bien l'bonjour.


Non, pas cirer ni briquer, simplement du vernis satiné.
Les essences, baguettes à café (je ne sais pas si c'est du tilleul, sycomore ou autre, pour moi c'était du bois clair qui convenait pour mon pont) de chez le marchand de meubles suédois + poirier.
Si tu représente le cloutage, 2 clous en quinquonce sur les traverses et en bout de planche 2 clous  côte à côte.











Amitié
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Mar 15 Déc 2015, 16:03

Merci benaben,

Pour le vernis, j'en utilise un de chez Boisilor, chêne clair, qui donne un aspect ciré et qui me convient très bien, en plus il est diluable à l'eau et sèche en moins de 5 mn !
ça devrait donc aller après un ponçage fin.

Et pour le cloutage, c'est bien ainsi que je comptais procéder. maintenant, à savoir si je mettrai de vrais clous ... on verra !
Avant tout ça, il me reste à débarrasser le pont de tout ce qu'il y a dessus ou presque ...

A +

Amitiés,

Jim
Revenir en haut Aller en bas
ofencer29350
Second Maître
Second Maître
avatar

Localisation : querrien,bretagne
Navire préféré : la flore

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Mar 15 Déc 2015, 17:06

tu peut les simuler:

avec une pointe tu fais le trou ,et dans le creux tu dépose du graphite avec un crayon hb!

autrement tu perce avec une aiguille pour le foret et tu glisse du fil de laiton!!

bravo pour le doublage!

reste à revoir les bouteilles,ton pauvre navire de commerce qu'était la bethia est en train de se métamorphoser en belle bounty!
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Mar 15 Déc 2015, 17:13

ofencer29350 a écrit:
tu peut les simuler:

avec une pointe tu fais le trou ,et dans le creux tu dépose du graphite avec un crayon hb!

autrement tu perce avec une aiguille pour le foret et tu glisse du fil de laiton!!

bravo pour le doublage!

reste à revoir les bouteilles,ton pauvre navire de commerce qu'était la bethia est en train de se métamorphoser en belle bounty!


Merci pour tes commentaires et tes conseils ofencer, je prends note ...

Et pour les bouteilles, justement je trouve que c'est la pièce la moins moche de Del Prado ... en tout cas comparées à celles d'autres kits, elles ne sont pas si mal ! No

Maintenant, si tu as un modèle à me proposer, je suis preneur ... rabbit

Amicalement,

Jim
Revenir en haut Aller en bas
ofencer29350
Second Maître
Second Maître
avatar

Localisation : querrien,bretagne
Navire préféré : la flore

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Mar 15 Déc 2015, 17:25

ce n'est pas qu'elles sont moches c'est plus cet entourage métal qui sonne faux!
Revenir en haut Aller en bas
ofencer29350
Second Maître
Second Maître
avatar

Localisation : querrien,bretagne
Navire préféré : la flore

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Mar 15 Déc 2015, 17:27

ps:tu te serai moins embeté pour le doublage avec un master fait d'une planchette aux dimensions de la plaque et garnie de clous.....mais le résultat est là c'est tout ce qui compte!!
Revenir en haut Aller en bas
captain Troy
Maistrancier
Maistrancier
avatar

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   Mar 15 Déc 2015, 18:01

ofencer29350 a écrit:
ce n'est pas qu'elles sont moches c'est plus cet entourage métal qui sonne faux!

Ah oui, effectivement, d'ailleurs, je compte les peindre ... ou coller des montants en bois dessus. scratch


Dernière édition par captain Troy le Mar 15 Déc 2015, 18:06, édité 2 fois
Revenir en haut Aller en bas

HMAV Bounty de Del prado au 1/48ème
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 9 sur 12Aller à la page : Précédent  1, 2, 3 ... 8, 9, 10, 11, 12  Suivant
 Sujets similaires
-
» Cake aux Bounty
» produit pour faire pousser (natures bounty hair skin nails)
» Les plus belle photos du HMS Bounty
» Les Légendes dans la Marine
» Les petites (ou grosses) envies de la grossesse

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
