Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptyMer 17 Sep 2014, 20:41

Bonjour à tous,

Après une inscription sur ce forum il y a quelques mois, je reviens pour vous livrer une dizaine de photos de l'avancement du chantier du Belem de Soclaine. Un de plus ! Il y en a en effet déjà une petite poignée sur ce forum.
Le Belem de Soclaine  au 1/75    Soclaine P1020412
Donc voici la première photo !
A ce stade, pas encore trop de difficultés, à part une lutte au début contre une tendance à vriller un peu et évidemment mettre les couples bien parallèle les uns aux autres. Quelques conseils puisés dans ce forum sont déjà nécessaires !

Le Belem de Soclaine  au 1/75    Soclaine P1020414
Début des poses des bordées en suivant les recommandations du forum. Tout est fait à la colle blanche (prise lente) et aux aiguilles. La notice Soclaine propose de préparer les bordées à la flamme. J’y vais plutôt avec de l’eau. Ou rien du tout.

Le Belem de Soclaine  au 1/75    Soclaine P1020415
Petit zoom sur la proue

Le Belem de Soclaine  au 1/75    Soclaine P1020416
Et la poupe. Les blocs de bois ont été collés et on va attaquer la première ébauche.
Au passage, j’utilise un peu du bois des bordés pour recouvrir la poupe, sachant qu’il sera ultérieurement recouvert (petit divertissement)

Le Belem de Soclaine  au 1/75    Soclaine P1020510
Première vue global. Un peu de pate à bois ou de mastic avant un futur ponçage. Je n’ose pas trop utiliser les baguette des mâts pour construire le socle. Donc une baguette en fibre (cerf-volant) fera l’affaire pour le moment.

Le Belem de Soclaine  au 1/75    Soclaine P1020511
Grosses difficultés pour savoir quel est le bon profil de la poupe. Finalement j’essaie de me rapprocher d’une image de coupe  venant du site de la fondation Belem

Le Belem de Soclaine  au 1/75    Soclaine P1020512
Pate à bois et mastic pour boucher de nombreuses imprécisions

Le Belem de Soclaine  au 1/75    Soclaine P1020513
Le ponçage (du grain 80 au grain 500) de la coque devient vite assez rébarbatif. Du coup, je mets une sous-couche de peinture et j’attaque toute une série d’accessoires : arbres d’hélice, dunette, grand roof…
Pause ludique, mais faudra un jour l’autre faire un dernier poncage et attaquer la peinture.

Le Belem de Soclaine  au 1/75    Soclaine P1020514
Début d’aménagement du gaillard d’avant

Le Belem de Soclaine  au 1/75    Soclaine P1020610

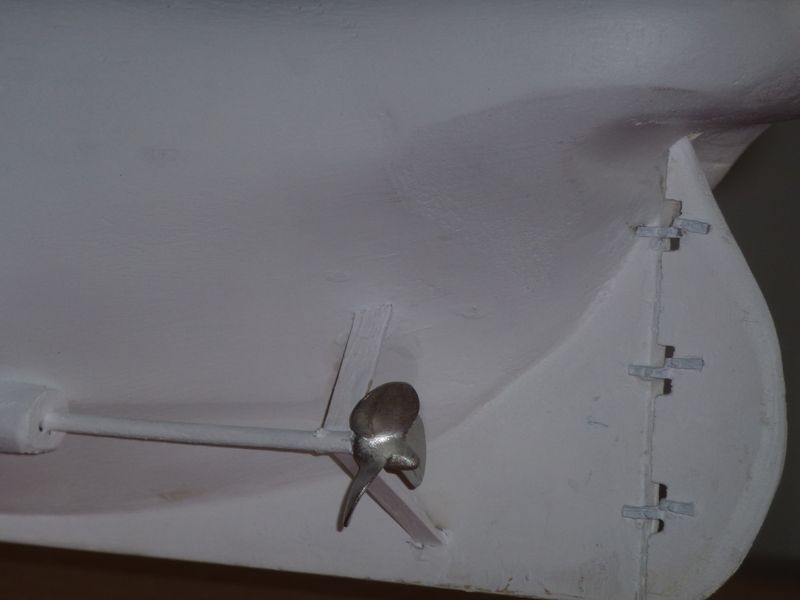

Arbre d'hélice

Le Belem de Soclaine  au 1/75    Soclaine P1020611
La dunette avec sa première couche de vernis

Le Belem de Soclaine  au 1/75    Soclaine P1020612
Vue globale du gaillard d'arrière

Le Belem de Soclaine  au 1/75    Soclaine P1020613


Le Belem de Soclaine  au 1/75    Soclaine P1020614

Le Belem de Soclaine  au 1/75    Soclaine P1020615

Et voilà la dernière vue globale. Maintenant que tout est commencé, va falloir revenir à une partie moins drôle, la finition et la peinture de la coque !

A suivre...
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptyMer 17 Sep 2014, 21:15

Bonsoir Franck0007
bon courage pour la suite de tes péripéties sur ton Belem
@mitié LAurent

_________________
Le Belem de Soclaine  au 1/75    Soclaine 85_ven10 Le Belem de Soclaine  au 1/75    Soclaine Chouan11
Revenir en haut Aller en bas
arnaultbonafos
Matelot
Matelot


Localisation : PARIS 17ème
Navire préféré : Gallion

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptySam 11 Oct 2014, 22:49

Très beau travail d'après les photos.
Revenir en haut Aller en bas
arnaultbonafos
Matelot
Matelot


Localisation : PARIS 17ème
Navire préféré : Gallion

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptySam 11 Oct 2014, 22:52

Pour ton socle tu l'as fait comment / acheté où ?
Revenir en haut Aller en bas
Franck0007
Matelot
Matelot


Localisation : Rhône-Alpes

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptySam 11 Oct 2014, 23:02

Les deux pieces en bois sont dans le kit soclaine. Les tiges de diametre 8mm doivent être aussi faisables avec les restes du bois apres la pose des mats. Mais je m'en assurerai plus tard. En attendant j'utilise des tiges de cerf-volant de meme diametre.

Franck
Revenir en haut Aller en bas
Franck0007
Matelot
Matelot


Localisation : Rhône-Alpes

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptyDim 12 Oct 2014, 20:08

Bonjour

Voici une nouvelle série de 6 photos suite à quelques avancées

La peinture de la coque est commencée. Mais il manque encore le ponçage final + le vernis

Les mats sont préparés pour ajustement (le bas mat n'est pas collé au pont et la hune n'est pas collée aux deux parties du mats). Il faut encore positionner les colliers

La dunette et les aménagements des ponts progressent un peu mais il faut encore ajouter une matière plastique sur les fenêtres

Les ponts des gaillards d'avant et d'arrière ne sont pas non plus collés, donc ils n'épousent pas la courbure de la coque. On verra cela après le vernis

Le Belem de Soclaine  au 1/75    Soclaine P1020616

Le Belem de Soclaine  au 1/75    Soclaine P1020617

Le Belem de Soclaine  au 1/75    Soclaine P1020618

Le Belem de Soclaine  au 1/75    Soclaine P1020619

Le Belem de Soclaine  au 1/75    Soclaine P1020620

Le Belem de Soclaine  au 1/75    Soclaine P1020621

Voilà !

Avis et commentaires sont les bienvenus

Franck
Revenir en haut Aller en bas
arnaultbonafos
Matelot
Matelot


Localisation : PARIS 17ème
Navire préféré : Gallion

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptySam 08 Nov 2014, 23:12

Salut,
Puisque tu fait le belem de soclaine et que tu as déjà fait le treuil sur la poupe, Pourrais - tu me dire à quoi sert la pièce 95 sur la plan ?
Revenir en haut Aller en bas
arnaultbonafos
Matelot
Matelot


Localisation : PARIS 17ème
Navire préféré : Gallion

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptySam 08 Nov 2014, 23:17

Une autre question : pour le socle que je vois sur les photos ou as - tu pris les parties transversales qui relient et donnent corps au socle ?
Sur les mâts ?
Revenir en haut Aller en bas
Franck0007
Matelot
Matelot


Localisation : Rhône-Alpes

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptyDim 09 Nov 2014, 19:21

Bonjour Arnaud,

Tout d'abord, la pièce n°95 du plan de Soclaine est à placer sur le gaillard d'avant dans la zone du grand foc. Elle est dessinée sur le plan :
Le Belem de Soclaine  au 1/75    Soclaine P1020610

Ensuite en ce qui concerne le socle, selon le plan, c'est une baguette ronde en bois de diamètre 8mm. Le kit de Soclaine est fourni avec 2 baguettes de 50cm. Il y a au moins deux parties à aire avec ces baguettes de 8mm : bas mat de misaine et grand mat de hune.
De plus, je ne sais pas si j'aurais encore besoin de 8mm pour les vergues. Je pense qu'il y a quelques bizarreries en comparant sur le plan tout ce qui semble nécessaire avec ce qui est fourni...

Du coup, par prudence et ne pas consommer bêtement ce précieux bois, j'ai rusé en achetant à Decathlon une tige en fibre de verre de 8mm. C'est cette tige noire qui est actuellement sur les photos. On verra plus tard s'il me reste bien ce bois de 8mm. Si oui, je reprendrai le socle

Voilà, j'espère que ce renseignement t'aura aidé

Franck
Revenir en haut Aller en bas
Franck0007
Matelot
Matelot


Localisation : Rhône-Alpes

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptyVen 22 Jan 2016, 18:44

Bonsoir,

Après une assez longue absence sur ce forum, je mets en ligne quelques photos. Des éléments des pont ont avancé. En revanche, il y a pas mal de finitions et de ponçage à faire pendant les semaines qui viennent

Le Belem de Soclaine  au 1/75    Soclaine P1030018

Le Belem de Soclaine  au 1/75    Soclaine P1030019

Le Belem de Soclaine  au 1/75    Soclaine P1030020

Le Belem de Soclaine  au 1/75    Soclaine P1030021

Le Belem de Soclaine  au 1/75    Soclaine P1030022

Le Belem de Soclaine  au 1/75    Soclaine P1030023

Le Belem de Soclaine  au 1/75    Soclaine P1030024

Le Belem de Soclaine  au 1/75    Soclaine P1030025

Franck
Revenir en haut Aller en bas
fred 44
Premier maître
Premier maître


Localisation : montoir de bretagne
Navire préféré : u boot allemands

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptyVen 22 Jan 2016, 19:07

salut,jolie bateaux,il est actuellement en carénage a coté de chez moi jai vue ça en débauchant ce midi
Revenir en haut Aller en bas
Pelikan
Elève officier
Elève officier
Pelikan

Localisation : ANZIN
Navire préféré : tous

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptySam 23 Jan 2016, 08:42

Smile

Content de voir ton avancée...dans l'ensemble c'est pas mal du tout.DE toutes facons il reste encore du travail,ne serait-ce qu'au niveau poncage fin,finitions en tous genres...

Le socle,a mon avis,tu peux en faire un suffisant pour tenir le travail en place et en faire un qui sera définitif quand tu n'auras plus qu'a l'exposer...
Je continues a regarder la suite,bon travail !
Smile
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptySam 23 Jan 2016, 19:02

Salut Franck,
ton Belem est bien avancé, je vais suivre ça de près car je travaille sur le meme bateau, mais tu as de l'avance !!

Eric

_________________
Eric
Revenir en haut Aller en bas
Franck0007
Matelot
Matelot


Localisation : Rhône-Alpes

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptyDim 24 Jan 2016, 08:46

Merci pour encouragement.
En réponse à Pelikan, le socle de la photo est un socle de présentation, j'en ai un autre pour travailler. De plus le socle de présentation est fait avec des tiges de carbone, en attendant de savoir exactement ce qui me restera quand les mats+beaupré seront finis

Franck
Revenir en haut Aller en bas
Pelikan
Elève officier
Elève officier
Pelikan

Localisation : ANZIN
Navire préféré : tous

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptySam 07 Mai 2016, 19:14

Ahhh....ça coince ???
Plus rien depuis janvier 2016.
Question
Revenir en haut Aller en bas
amiral 71
Premier maître
Premier maître
amiral 71

Localisation : crèches sur saône 71680
Navire préféré : les batiments français de la seconde guerre mondiale

Le Belem de Soclaine  au 1/75    Soclaine Empty
MessageSujet: Re: Le Belem de Soclaine au 1/75 Soclaine   Le Belem de Soclaine  au 1/75    Soclaine EmptySam 29 Oct 2016, 17:42

Bonjour , il est tout beau ton Belém , félicitations et bon courage pour la suite, le mien dors bien au chaud dans ses cartons car la priorité est pour les travaux de la maison.
Revenir en haut Aller en bas
