MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 23 Nov 2014, 18:55

Bonsoir,

Je crois que j'ai enfin levé un de mes principaux points bloquants pour avancer le chantier.

Petit rappel de la problématique (résumé sinon on en a pour trois plombes):

- L'intérieur de la coque doit rester accessible pour la maintenance et les éventuelles évolutions de l'installation RC.
- Comme les équipements sont répartis de la proue à la poupe, il faut que tout les éléments du pont principal et des ponts aéro puissent être retirés et replacés facilement.
- Comme j'ai un beau kit pont en bois à installer, il faut que je vire toutes les vis qui permettaient de fixer le pont et que je les remplace un dispositif discret qui restait à concevoir.
- Et pour agrémenter le tout, le pont du Yamato n'est pas horizontal sur sa longueur, et dans le kit Nichimo la partie "bois" et coupée en 2 à sa moitié, coupure qui doit être éliminée pour installer le pont en bois.

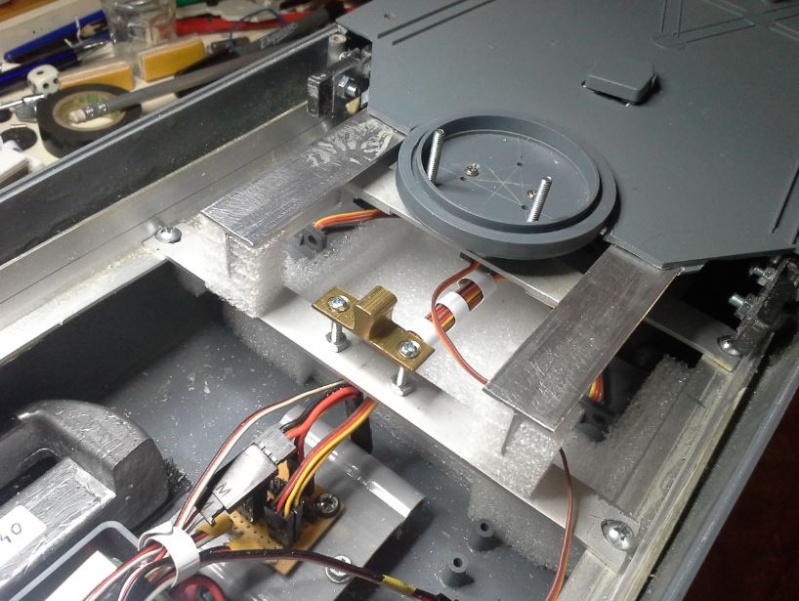

Alors voilà ce que j'ai bidouillé à base de loqueteaux à billes et d'aimants (des photos valent mieux qu'un long discours) :

1 - Partie avant

Dans la coque :



Sous le pont :



2 - Partie Centrale avant

Dans la coque :



Sous le pont :



A noter : au passage j'ai modifié le système d'assemblage des ponts avant et central - celui-ci est plus simple à régler en angle, plus efficace et moins encombrant. J'ai également supprimé 2 des 4 équerres alu sous le pont central et changé le mode de fixation des 2 équerres maintenues (elles étaient collées tant bien que mal sous le pont, elle sont désormais boulonnées proprement)

3 - Partie Centrale Arrière

Dans la coque :



Sous le pont :



Notez les 2 petites plaques métalliques dans les 2 angles pointus du pont, ils ont leur importance.

4 - Niveau pont aéro supérieur

Dans la coque (les aimants servant au plaquage de l'élément précédent et du pont aéro):



Sous le pont  (les plaques métalliques) :



5 - Poupe - Pont aéro inférieur et grue

Dans la coque :



(3 aimants pour le pont de la poupe, les 2 autres servent à plaquer le pont aéro supérieur)

Sous le pont :



(Les plaques métalliques et le puits de la grue)

Après il suffit de placer les ponts, d'exercer une petite poussée et c'est joué.





Ça n'a pas été simple pour les ajustement donc je me suis débrouillé pour que l'installation permette le réglage de la partie coque des loqueteaux en hauteur, en largeur et en pression des billes.

Notez également que j'ai repositionner la batterie de manière à ce que la prise de charge soit accessible simplement en enlevant le bloc superstructure et donc sans avoir besoin de sortir les 2 éléments centraux solidarisés du pont.

Je vais pouvoir envisager de reboucher tous les trous de vis, repeindre les emplacements de DCA, et commencer à travailler pour placer ce fameux pont en bois.

A suivre

Amitiés
Revenir en haut Aller en bas
Gianluca
Maître principal
Maître principal


Localisation : SEICHAMPS (54)
Navire préféré : Richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 23 Nov 2014, 19:48

Bonsoir Olivier.

Du bel ouvrage. Bravo, c'est réussi.
Mais ça n'alourdis pas trop le modèle ?

Bonne soirée.
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral


Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 23 Nov 2014, 21:38

Bonsoir olivier2a
c'est sacrément ingénieux tes loqueteaux à billes effectivement l'ajustement n'ai pas évident mais après ca tient du tonnerre j'en posé sur des portes ou sur des carters de protections quand je bossai en chaudronnerie enfin ca c’était avant !!!
bon courage pour le rebouchage et les différentes reprises
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
Revenir en haut Aller en bas
olivier2a
Maître principal
Maître principal


Localisation : Porto-Vecchio
Navire préféré : Richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 23 Nov 2014, 22:01

Merci Gianluca et Laurent,

Pour le poids, il y a de la marge car il y a presque 4 kg de lest !!!
Et la trouvaille des loqueteaux, j'avoue que je suis assez content de moi (un peu d'auto-satisfaction, ça fait pas de mal !) LOL

Merci de votre passage sur le chantier

à +
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 23 Nov 2014, 23:52

Beau boulot de mécanique !

he he, je vais bientôt pouvoir mouiller plein de mines magnétiques dans tes eaux, elles seront rapidement toutes collées à ta coque Smile

pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
olivier2a
Maître principal
Maître principal


Localisation : Porto-Vecchio
Navire préféré : Richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Lun 24 Nov 2014, 20:50

patdxfr a écrit:
Beau boulot de mécanique !

he he, je vais bientôt pouvoir mouiller plein de mines magnétiques dans tes eaux, elles seront rapidement toutes collées à ta coque Smile

pat_2b

C'est vrai que si je navigue à proximité d'un modèle un peu trop métallique, avec tous mes aimants, il va se mettre à couple sans comprendre ce qu'il lui arrive !!!

Amitiés
Revenir en haut Aller en bas
legrand
Second Maître
Second Maître


Localisation : Nord ( à la frontière Belge )
Navire préféré : Marine de Guerre Moderne Navigant

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: YAMATO 1/200   Mar 25 Nov 2014, 11:55

Salut Olivier

Une question de la part d'un nul en Électronique
Le champs magnétique de tout ces aimants ne risque t il pas de perturber le récepteur et les servos scratch scratch

Amitiés

Jean Michel
Revenir en haut Aller en bas
dudulle.69
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Près d'ELBEUF (76)
Navire préféré : Le Pasteur

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Mar 25 Nov 2014, 14:27



Bonjour


Je suis impressionné par la propreté et la précision du montage intérieur de toute l'électronique.
Quand je vois ce que j'ai fait sur mon LCVP, j'ai honte
Revenir en haut Aller en bas
http://www.sixiemelegion.com/
TENEZE Alain
Premier maître
Premier maître


Localisation : Amiens
Navire préféré : Richelieu, cuirassés US, Monitor US, LCM3

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Mar 25 Nov 2014, 18:02

Salut Olivier,

Je revois de nouveau ton post et la propreté de ton travail impressionne!
Excellente idée ces loqueteaux, ça va surement être utile pour d'autres et ... pour moi aussi surement!

Amitiés

Alain
Revenir en haut Aller en bas
olivier2a
Maître principal
Maître principal


Localisation : Porto-Vecchio
Navire préféré : Richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Mar 25 Nov 2014, 21:13

Bonsoir à tous,

Merci pour les commentaires sur l'installation RC.
Ceux qui suivent ce chantier depuis le début ont pu le constater, j'ai fait de nombreuses "expérimentations" qui ont été éphémères ou infructueuses donc je m'efforce désormais de mettre en place des éléments qui peuvent facilement être démontés pour être remplacés si besoin. Ça oblige à un peu d'organisation de l'occupation de l'espace dans la coque.

legrand a écrit:
Salut  Olivier

Une question de la part d'un nul en Électronique
Le champs magnétique de tout ces aimants ne risque t il pas de perturber le récepteur et les servos  scratch scratch

Amitiés

Jean Michel

Bonne question, mon cher Jean-Michel.
Je n'en ai aucune idée.
Je suis certain que notre ami Bromure va pouvoir nous éclairer sur ce point à l'occasion de l'un de ses précieux passages sur ce chantier.

Et Alain, tu me fais rougir quand tu parles de la propreté du travail car en la matière tu reste une référence.

Donc merci encore à tous

Amitiés
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Mer 26 Nov 2014, 08:09

Bien le bonjour

en effet il peut y avoir des perturbations à la reception

ça va dependre
de la puissance des aimants (rayonnement)
de leurs positions
du sens de leurs polartités
de la position du recepteur par rapport à tout ça
de la frequence
et bien d'autre choses complexe .........

le champ magnetique peut avoir un effet "cage de farraday"

il existe des abhérations du champ magnetique terrestre qui modifie la propagation des ondes electromagnetiques ....... les ondes emisent par nos emetteurs

seuls des essais malheureusement pourront mettre à jour les problèmes s'ils y en a

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
legrand
Second Maître
Second Maître


Localisation : Nord ( à la frontière Belge )
Navire préféré : Marine de Guerre Moderne Navigant

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Mer 26 Nov 2014, 10:04

Salut Olivier

Si je résume la situation,tu vas devoir changer le mode de fixation du pont scratch scratch
Aux risques de voir ton YAMATO naviguer en parallèle des Ferry vers le continent geek geek

Bon courage pour la suite

Amitiés Jean Michel

Revenir en haut Aller en bas
olivier2a
Maître principal
Maître principal


Localisation : Porto-Vecchio
Navire préféré : Richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Mer 26 Nov 2014, 20:14

legrand a écrit:
Salut Olivier

Si je résume la situation,tu vas devoir changer le mode de fixation du pont   scratch  scratch
Aux risques de voir ton YAMATO naviguer en parallèle des Ferry vers le continent   geek  geek

Bon courage pour la suite

Amitiés    Jean  Michel


On va quand même faire des essais pour voir ce que ça donne.
Si c'est pas bon je suis reparti pour un tour.
En fait, j'ai mis les aimants là ou l'installation de loqueteaux à billes était pas simple.
Donc il faudra que je trouve une solution pour fixer d'autres loqueteaux.

Je croise les doigts !

Amitiés
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 30 Nov 2014, 15:10

Olivier, sur la discussion précédente, il y a pas mal de tes photos qui ont disparues, tu as fait du ménage ?

pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
olivier2a
Maître principal
Maître principal


Localisation : Porto-Vecchio
Navire préféré : Richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 30 Nov 2014, 15:16

Salut Patrick,

De quelle conversation tu parles (car à mon niveau j'ai bien un visuel sur les photos)?
Donne-moi les date et heure du message pour que je lève le doute .

Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal


Localisation : Corse d'en bas

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 30 Nov 2014, 17:43

Revenir en haut Aller en bas
http://pdurieux.free.fr/
olivier2a
Maître principal
Maître principal


Localisation : Porto-Vecchio
Navire préféré : Richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 07 Déc 2014, 11:56

Bonjour,

Aujourd'hui, étape cruciale dans l'avancement de ce chantier : la mise en place du pont en bois.

Cette opération était en attente depuis très longtemps car elle ne pouvait être envisagée qu'après avoir résolu la multitude de problèmes dont on a déjà parlé dans ce sujet.

Voici le mode opératoire appliqué qui suit les conseils promulgués, il y a quelques temps déjà, par Raphaël que je remercie au passage :

1 - derniers réglages notamment en ce qui concerne l'ajustement de l'inclinaison de la partie avant qui descend vers les 2 barbettes de 460 et remonte vers la proue,
2 - petite retouche de peinture (en bombe tamiya TS 66 Kure Arsenal) sur les éléments gris du pont et les emplacements de DCA
3 - Passage de 2 couches de verni marin en bombe sur les 3 plaques de revêtement en bois du kit avant la pose (n'oublions pas qu'il est destiné à la navigation en eau de mer) puis séchage 1 nuit
4 - Pour chaque élément du kit, l'un après l'autre, retrait de la protection vynil transparente, et application de la colle en bombe 3M à application retardée sur la face à coller
5 - Pose et ajustement des éléments du kit en chassant les éventuelles bulles d'air (que je n'ai pas eu à constater à ma grande surprise)
6 - Séchage (avec un peu de surveillance pour vérifier que ça cloque pas) dans un endroit neutre en terme d’humidité ou de chaleur (dont pas sur la terrasse ensoleillée où j'ai pris les photos pour vous)







Je crois que ça se présente pas trop mal mais on va attendre que ce soit sec pour en tirer des conclusions.

Je vous tiens au jus...

à +

Amitiés
Revenir en haut Aller en bas
Pierre66
Elève officier
Elève officier


Localisation : Perpignan
Navire préféré : PA Joffre

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 07 Déc 2014, 12:50

A première vue, cela semble très bien. Bravo.
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 07 Déc 2014, 13:17

Voilà une bonne protection qui est nécessaire vu l'utilisation Wink
Revenir en haut Aller en bas
aurelien wolff
Quartier-maître de première classe
Quartier-maître de première classe



MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 07 Déc 2014, 16:42

Le rendue est vraiment bien travaillé , franchement ; chapeau !
Revenir en haut Aller en bas
olivier2a
Maître principal
Maître principal


Localisation : Porto-Vecchio
Navire préféré : Richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 07 Déc 2014, 20:04

Merci,

Mais, j'ai bien fait d'être prudent car j'ai quand même passé l'après-midi à chasser les cloques.
J'espère que ça va se calmer !!!

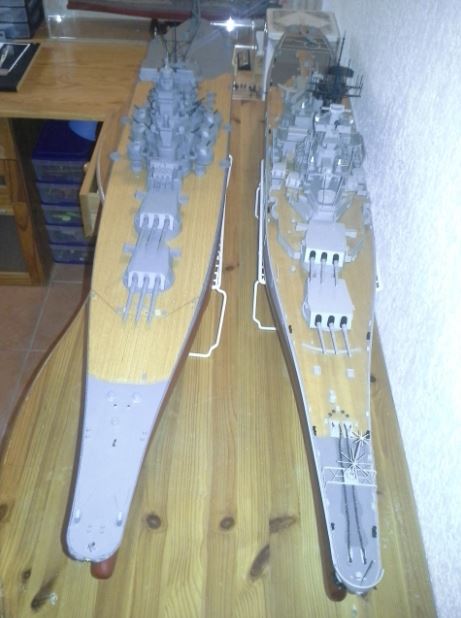

Sinon, je n'ai pas résisté à faire un petit montage partiel pour faire quelques photos  (de nuit donc pas top au niveau qualité) du Yamato avec son pont en bois fraîchement posé à côté du Missouri.







Quand on va les faire naviguer ensemble ces deux là, on va se régaler !!!

à +
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 07 Déc 2014, 20:16

Bien trouvé tes supports Wink
Revenir en haut Aller en bas
olivier2a
Maître principal
Maître principal


Localisation : Porto-Vecchio
Navire préféré : Richelieu

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 07 Déc 2014, 20:26

pascal 94 a écrit:
Bien trouvé tes supports Wink

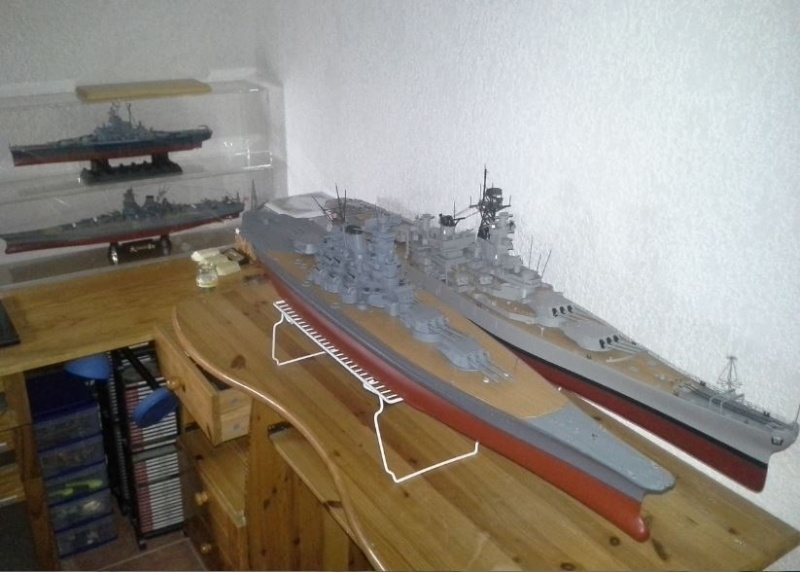

Pratique à l'atelier mais surtout très pratique à la plage pour se bloquer dans le sable et permettre à la coque de s'égoutter tranquillement.

Ici avec le Missouri

Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Dim 07 Déc 2014, 21:55

Bien le bonsoir

du bon travail c'est vrai que pour une navigation "maritime" il faut bien proteger

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
jeanbauduen
Capitaine de Vaisseau
Capitaine de Vaisseau


Localisation : bauduen
Navire préféré : bismark uss enterprise cv6 hood

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: YAMATO 1/200 NICHIMO RC 2eme partie   Mer 10 Déc 2014, 09:05

Bonjour pas mal l'idée, bonne continuation. Pour les montages photos pour le décor tu utilise quel logiciel. Amitié
Ps je devrais venir en Corse au mois de juin ou spetembre2015.
Revenir en haut Aller en bas

YAMATO 1/200 NICHIMO RC 2eme partie
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 6 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» La carabine US M1 (2eme partie technique)
» Nos chatons (2eme partie) - Refuge des Mil Poils - 31
» La 1302 de k@k série championne du monde...( 2eme partie )
» creche au 2eme REP
» La bataille du désert. (WW II)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
