La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptySam 18 Jan 2014, 19:45

Bien l'bonsoir.


Comme indiqué dans la présentation du modèle,  j'ai débuté la monographie de La Chaloupe Armée en Guerre de 1834, afin de rompre la monotonie des sculptures sur la Royal Caroline. Attention, je n'abandonne pas le Royal Caroline, mais j'y retournerais alternativement avec la Chaloupe.

C'est mon épouse qui ma offert cette monographie, et je n'ai pu m'empêcher de la débuter.
C'est ma première monographie, alors soyez indulgent avec les bégaiements de ma construction. Comme beaucoup d'entre nous, j'apprends et je vais avoir besoin de beaucoup de patience pour réussir les pièces, car je ne suis pas très équipé en outillage pour pouvoir obtenir la perfection des assemblages (perfection qui n'existe pas, mais dont certains s'approchent).


J'ai d'abord débuter par faire la contre forme de la chaloupe, en contre-plaqué de vendu pour du 5mm (en réalité 4.75mm) et découpé 10 coupes longitudinal  et deux de 10 mm, qui ne serviront que pour le prolongement des alonges(qui seront coupées après à dimension exacte).



La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1529





La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1530



La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1531


Bien entendu, j'ai dû remettre de la pâte (et je dois d'ailleurs encore en remettre) car j'avais trop poncé cela aurait été trop beau pour la 1er de réussir d'une fois.

Ensuite, j'ai découpé la carlingue avec les encoches pour les varangues.



La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1532



Creusement pour l'emplacement de la carlingue sur la contre forme.



La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1533



La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1534



Ensuite, début de la quille, l'étambot, la courbe d'étambot et le triangle de remplissage, l'étrave, la contre étrave et assemblage.

Ce n'est pas une partie de plaisir.
J'ai recommencer quatre fois l'étrave, deux fois la contre étrave, 2 fois l'étambot, la courbe d'étambot 1 seule fois et  celle qui paraissait la plus facile, le triangle de remplissage = 6 fois, les coins "cassais" chaque fois. La Chaloupe armée en guerre de 1834  Mono de G.Delacroix 120776312
Je ne vous dis pas les jurons.

Enfin je peux vous présenter l'ensemble.




La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1535



La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1536

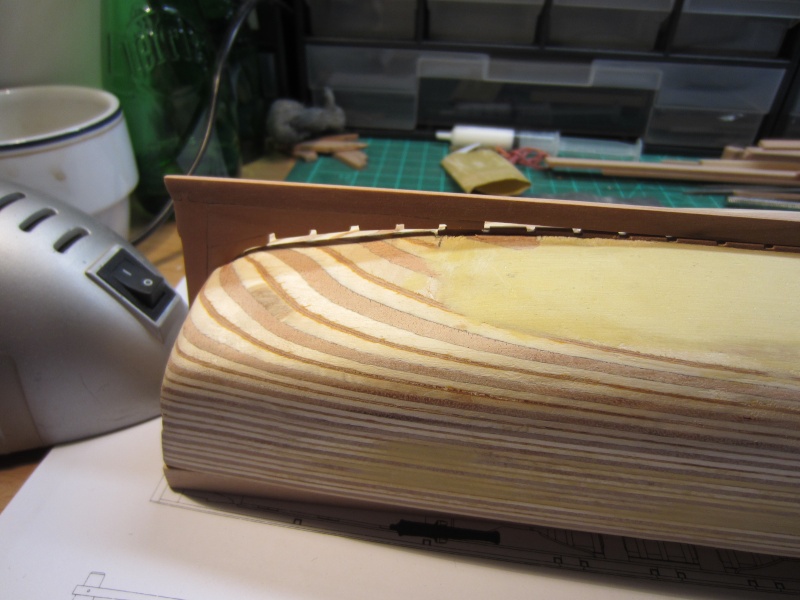

Et les essais sur la contre forme avec la carlingue et la quille.



La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1537



La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1538



La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Img_1539


Bien voilà ou j'en suis.
Je suis bien conscient que tout n'est pas parfait, mais je suis sastisfait de mes 1er expériences dans le monde du modélisme d'arsenal  dont je suis encore à des années lumières.

Bonne soirée à tous et merci de me lire.

Amitié

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptySam 18 Jan 2014, 19:59

Démat

Beau début d'arsenal! Bonne suite  sunny

_________________
La Chaloupe armée en guerre de 1834  Mono de G.Delacroix 96713111
Revenir en haut Aller en bas
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptySam 18 Jan 2014, 20:04

Bien l'bonsoir Miel.


Merci de tes encouragements.

Amitié

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
Black-Crow
Major
Major
Black-Crow

Localisation : santeny 94
Navire préféré : voiliers du XVII et XVIII éme siécle

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptySam 18 Jan 2014, 20:54

Bonsoir Benaben et bienvenue dans le monde de l'Arsenal..la chaloupe est le parfait modéle pour aborder le sujet et je suis sur que tu vas parfaitement la réussir..Bon courage

_________________
black crow Evil or Very Mad Shocked
Revenir en haut Aller en bas
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptySam 18 Jan 2014, 21:12

Bien l'bonsoir Black-crow.

J'avais (j'ai) la monographie du Bonhomme Richard, mais après réflexion, je me suis dis que je devais "attaquer" plus petit pour débuter, d'ou la chaloupe armée que ma femme (en me voyant hésiter devant la mono du bonhomme) n'a pas hésité à m'offrir pour me lancer.

Merci de tes encourragements.

Bonne soirée.

Amitié



_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
MIC
Maître principal
Maître principal
MIC

Navire préféré : Le Soleil Royal, La Renommée

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptySam 18 Jan 2014, 21:22

super le cadeau de madame Benaben......

et bien je dois dire que tu commences fort.....
et c'est du beau, très beau travail..... cheers

bon courage pour la suite......
j'ai hâte de voir tes avancées sur cette chaloupe et sur la Royale Caroline.....
Revenir en haut Aller en bas
pcd
Maître
Maître
pcd

Localisation : Carbonne 31
Navire préféré : Le Victory

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 06:20

Beau début Benaben, bravo et vivement la suite.

_________________
Cordialement

Patrice
Revenir en haut Aller en bas
papy biquet
Elève officier
Elève officier
papy biquet

Localisation : caen

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 08:15

bonjour super début et merci du pas a pas !! tu pense que je vais suivre ça avec pertinence, moi qui en rêve aussi (mais plus tard ) de faire de l'arsenal !! par compte comment as tu fait prendre la forme a ta sous coque de cp, ? question peut etre c..... ! mais là ! bonne continuation ! et surtout plein de docs et de photos , le pan de la mono est a l'échelle de la photo ou tu l'as agrandi???? allez bye a plus merci a madame !!  cheers cheers cheers

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 10:50

salut l'ami Bebaben
super beau début de réalisation
bon courage pour la suite
@mitié Laurent

_________________
La Chaloupe armée en guerre de 1834  Mono de G.Delacroix 85_ven10 La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Chouan11
Revenir en haut Aller en bas
didier
Elève officier
Elève officier
didier

Localisation : Bruxelles - Watermael Boitsfort
Navire préféré : Mercator

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 11:21

Bravo pour ton  choix , je te souhaite une belle réussite avec ta  chaloupe !

_________________
Sévissant aussi sur ce forum sous les alias de "Desiderius", "le sous-marinier belge" Suspect ou encore "l'ophtalmo sadique" Twisted Evil
Prétendu descendant d'un volontaire du 7ème (*) rgt de Hussards de Napoléon La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Monter10
La Chaloupe armée en guerre de 1834  Mono de G.Delacroix 004510
Puissent tous les hommes se souvenir qu'ils sont frères (Voltaire) cheers
(*) pourquoi le 7ème ? Pardi c'est le seul à s'être battu à Waterloo !
Revenir en haut Aller en bas
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 15:15

Bien l'bonjour.

Merci de vos compliments, Mic, Pcd, papy Biquet, Papylolo85 et Didier.

Papy Biquet, le plan est à l'échelle de la mono, pas d'agrandissement.( 6 planche en format A3)
Pour la contre forme, assemblage de plusieurs éléments à diverses dimensions et invitation de pilate pour une partie de plaisir.  lol! lol! lol!
j'aurais dû faire des photos. je vais essayé d'en prendre un peu plus.

Amiité

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
a.piot
Maître principal
Maître principal
a.piot

Localisation : chatillon sur indre 36
Navire préféré : maquettes déja réalisées:l'Aurore de Boudriot ,La Belle de Boudriot,un kit le Bounty,un bateau de péche

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 19:37

Très bien, bravo Very Happy

_________________
amicalement
a.piot
Revenir en haut Aller en bas
https://sites.Google.com/site/voiliersanciens/home
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 19:45

Bien l'bonsoir.

Merci alain, de la part d'un spécialiste cela fait plaisir.

Amitié

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
professorus
Second Maître
Second Maître
professorus

Localisation : nord

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 20:12

bravo, pour ce début je vais suivre avec attention car je pense que te suivre dans cette galère (euh chaloupe) ça va en inspirer pus d'un pour se lancer dans l'arsenal

tu vas avoir du monde derrière toi, merci à madame de nous avoir fait à nous aussi ce petit cadeau

_________________
Ceux qui ont les plus grandes oreilles ne sont pas ceux qui entendent le mieux
Revenir en haut Aller en bas
polchen57
Aspirant
Aspirant
polchen57

Localisation : 57 Moselle
Navire préféré : Tous les navires

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 20:40

Bonsoir  Very Happy
BRAVOJe suis déja habitué à la dextérité sur ton travail sur tes maquettes,encore bravo et bonne continuation
Amitié pol  cheers

_________________
L'homme à besoin de passion pour exister (M.Eric Tabarly)
Un sourire coûte moins cher que l'électricité mais donne autant de lumière (L'ABBE PIERRE)
La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Mini_150204011243930634 La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Mini_150204011343833206 La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Mini_150204011451507625 La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Mini_150204011608555833
Revenir en haut Aller en bas
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyDim 19 Jan 2014, 20:44

Bien l'bonsoir.

Merci de vos compliments Professorus et Polchren57.
J'espère effectivemennt que cela va en inspirer quelque uns ou alors je vais me sentir seul.

Je transmet à madame.

Amitié

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
Black-Crow
Major
Major
Black-Crow

Localisation : santeny 94
Navire préféré : voiliers du XVII et XVIII éme siécle

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyLun 20 Jan 2014, 12:57

Bonjour Benaben,

Pour ta chaloupe et notamment pour l'artillerie il existe un fournisseur qui propose un ensemble réalisé d'aprés la mono,tu connais peut etre il s'agit de Frédéric Lahoche (Lahoche.fr).Espérant que cette info puisse t'etre utile...

Bien Amicalement

_________________
black crow Evil or Very Mad Shocked
Revenir en haut Aller en bas
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyLun 20 Jan 2014, 20:22

Bien bl'bonsoir Black-Crow.

merci de cet info, mais j'avais déjà vu le site.

Amitié

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
Invité
Invité
Anonymous


La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyLun 20 Jan 2014, 22:33

Beau travail d'arsenal, elle a du gout Me Benaben, je te souhaite bonne suite car j'ai l'impression que c'est pas du tout cuit mais j'ai l'impression que tu as le sujet bien en main  Wink
Revenir en haut Aller en bas
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyMar 21 Jan 2014, 20:43

Bien l'bonsoir Pascal.

En effet, elle a beaucoup de "feeling" pour sentir ce genre de chose.

Pour la suite de la construction, je vais me baser sur la construction de J-J Herault http://hlt34.free.fr/journal/
Il y explique toute la construction de la Chaloupe Armée,et surtout beaucoup de photos de cette construction.

Bonne soirée
Amitié

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
Invité
Invité
Anonymous


La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyMar 21 Jan 2014, 20:58

J'ai jeter un coup d’œil sur ton lien c'est pas mal  Wink


Dernière édition par pascal 94 le Mer 22 Jan 2014, 10:36, édité 1 fois
Revenir en haut Aller en bas
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyMar 21 Jan 2014, 21:00

Bien l'bonsoir.

En effet, c'est très bien expliqué et il reconnait ses erreurs quand il en fait .

Amitié

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyMer 22 Jan 2014, 10:33

Démat


Voila un lien très intéressant!  sunny

_________________
La Chaloupe armée en guerre de 1834  Mono de G.Delacroix 96713111
Revenir en haut Aller en bas
cano
Maître
Maître
cano

Localisation : vinaros (espagne)
Navire préféré : le montañes

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyLun 03 Fév 2014, 21:59

Bonsoir Benaben, trés bon début. Je te suit.

Amitiés, Manuel.
Revenir en haut Aller en bas
benaben
Major
Major
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix EmptyMar 04 Fév 2014, 19:23

Bien l'bonsoir.

Merci à toi Cano.

amitié

_________________
Benaben.

Il n'y a qu'une façon d'échouer,

c'est d'abandonner avant d'avoir réussi. (Olivier LOCKERT)
Revenir en haut Aller en bas
Contenu sponsorisé




La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty
MessageSujet: Re: La Chaloupe armée en guerre de 1834 Mono de G.Delacroix   La Chaloupe armée en guerre de 1834  Mono de G.Delacroix Empty

Revenir en haut Aller en bas

La Chaloupe armée en guerre de 1834 Mono de G.Delacroix
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» La guerre du Vietnam
» Les Québecois en guerre en Normandie.
» Documents et livres relatifs à la guerre 14-18
» Sépulture de Guerre - Ministère de la défense
» Yvetot au temps de la Grande Guerre, nouvel ouvrage de Didier Clatot

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
