Après avoir visionné une video Youtube d'un Américain ayant réalisé un sous-marin dans un tube PVC
je me décide à faire de même en me lançant dans la construction d'un submersible pouvant naviguer entre deux eaux
a la façon d'un avion
les superstructures  ayant le plus petit volume possible pour faire plaisir à Archimède

J'espère que vous pourrez voir les photos car moi je ne vois rien sur ce forum


https://redcdn.net/ihimizer/i/p98o.jpg

https://redcdn.net/ihimizer/i/4bmj.jpg


il y a un grand ballast, le kiosque est vide et réalisé en "peau" de canette de bière enfilé sur deux tuyaux

l'intérieur est agençé de façon à pouvoir le vider par un des bouts

https://redcdn.net/ihimizer/i/nwq7.jpg


https://redcdn.net/ihimizer/i/7yme.jpg/

J'espère que vous voyez le carénage de l'hélice réalisée dans un tuyau de PVC

J'enverrai des photos quand j'aurai progressé





_________________
Destroyer Fletcher  _  Frégate Aquitaine  _  Liberty ship _  Sous-Marin nucléaire _  DDG Zumwalt  : affraid


Trop fort n'a jamais manqué ..  .Mon premier sous-marin  Nimitz11  Trop simple, jamais failli...
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyMar 07 Jan 2014, 17:45

Bien le bonsoir, charge tes photos avec hosting pics, tu n'auras pas de problème  Wink
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyMar 07 Jan 2014, 18:11

Salut Chienjaune
avec ca se sera mieux

https://www.hostingpics.net/

@mitié Laurent

_________________
Mon premier sous-marin  85_ven10 Mon premier sous-marin  Chouan11
Revenir en haut Aller en bas
paszim
Second Maître
Second Maître


Localisation : CHATELLERAULT -86-
Navire préféré : Le Soleil Royal

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyMar 07 Jan 2014, 22:29

Fort intéressant; c'est prometteur.

Vivement la suite.

_________________
Mon premier sous-marin  Graoul12
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyMer 08 Jan 2014, 18:02

le bonjour te va,
relit mon message de bienvenue il y a tout pour poster une photo !

_________________
Mon premier sous-marin  Parche11
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyMer 08 Jan 2014, 18:54

Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyJeu 09 Jan 2014, 15:12

le bonjour te va,
je ne vois toujours pas de photo !

_________________
Mon premier sous-marin  Parche11
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyVen 10 Jan 2014, 21:36

je n'ai pas de problèmes avec les autres forums mais le vôtre est assez récalcitrant .....

Je cherche à réaliser des passes coques ...quelqu'un a une idée pour l'étanchéité...?

_________________
Destroyer Fletcher  _  Frégate Aquitaine  _  Liberty ship _  Sous-Marin nucléaire _  DDG Zumwalt  : affraid


Trop fort n'a jamais manqué ..  .Mon premier sous-marin  Nimitz11  Trop simple, jamais failli...
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptySam 11 Jan 2014, 00:33

Bien le bonjour

tu veux passez quoi à travers la coque ?
des fils ou de la tringlerie la solution n'est pas la même

pour de la tringlerie des presse etoupe me semble une bonne solution

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptySam 11 Jan 2014, 09:17

Bonjour Bromure
je doiss passer deux cordes à piano de 1mm dans un tube laiton de 2mm ( commandes de deux servos
je me disais qu'en bourrant le tube de graisse ça devrait suffire....?

_________________
Destroyer Fletcher  _  Frégate Aquitaine  _  Liberty ship _  Sous-Marin nucléaire _  DDG Zumwalt  : affraid


Trop fort n'a jamais manqué ..  .Mon premier sous-marin  Nimitz11  Trop simple, jamais failli...
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptySam 11 Jan 2014, 09:20

Chien Jaune a cité

Citation :
je n'ai pas de problèmes avec les autres forums mais le vôtre est assez récalcitrant .....

Que veux tu par là? personnellement je trouve le forum très convivial et on t'a donné tous les renseignements pour afficher tes photos, à la limite si tu as des problèmes pour cela, je peux t'aider par téléphone, envoie moi un mp si tu as besoin  Wink
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptySam 11 Jan 2014, 10:29

je ne fais pas d'allusion à la convivialité évidemment ... j'ai juste de gros problèmes informatiques en ce moment dûs au passage à Windows 8 ....que j'essaye de résoudre tout seul en général vu que j'étais informaticien  scratch

_________________
Destroyer Fletcher  _  Frégate Aquitaine  _  Liberty ship _  Sous-Marin nucléaire _  DDG Zumwalt  : affraid


Trop fort n'a jamais manqué ..  .Mon premier sous-marin  Nimitz11  Trop simple, jamais failli...
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptySam 11 Jan 2014, 11:36

Ah ok, vu que tu es informaticien, cela devrait se régler  Laughing
Revenir en haut Aller en bas
romilly
contre-amiral
contre-amiral
romilly

Localisation : Romilly/sur/seine - Aube

MODELISME
Maquettes en cours:
Maquettes en Projet:

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptySam 11 Jan 2014, 13:30

Mon premier sous-marin  4bmj

Mon premier sous-marin  P98o

Mon premier sous-marin  7yme

Mon premier sous-marin  Nwq7

voilà c'est mieux
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptySam 11 Jan 2014, 13:51

En effet c'est mieux comme ça, bon courage pour la suite  Wink
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptySam 11 Jan 2014, 19:22

Bien le bonjour

pour l'étancheité fait comme un arbre d'helice mais en plus petit rempli avec une graisse
épaisse comme la graphité Belleville fine

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyDim 12 Jan 2014, 13:45

Le bonjour te va,
je ne sais si cela existe pour ce diamètre mais un joint spi serait peut-être plus efficace !
En tout cas le matériau utilisé est original !

_________________
Mon premier sous-marin  Parche11
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyDim 12 Jan 2014, 20:17

bien le bonjour

des joints spi ce trouve à ce diametre

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptySam 18 Jan 2014, 12:30

J'ai pas mal avancé dans mon prototype de soum

voilà quelques photos ...toujours invisibles à mes yeux (  il y a de sacrés problèmes avec mon Windows 8 et la façon dont je visionne ici, malgré mes efforts frénétiques que Pascal se rassure je ne vois pratiquement du forum que sa signature   lol! )


la partie supérieure du pont avec le kiosque

[img=https://redcdn.net/ihimizer/img15/5311/w0s9.jpg]

[img=https://redcdn.net/ihimizer/img571/2005/2xpe.jpg]


j'ai été amené à créer un container de poids sous la coque  ce sera plus facile pour y placer le plomb  toujours avec un tuyau de PVC

l'avant est en bois profilé

[img=https://redcdn.net/ihimizer/img707/4651/kuip.jpg]


le gouvernail inférieur ( non visible ) est surdimentionné car je suppose qu'il virera assez mal et l'arbre d'hélice empêche la liaison avec le gouvernail supérieur qui sera donc fixe

[img=https://redcdn.net/ihimizer/img827/2029/lxu5.jpg]


Au final pour étanchéifié, j'utilise de la gaine de fil électrique au diamètre à peine supérieur à la corde à piano - (deux sorties seulement )  les barres de plongées ne communiquant pas avec l'intérieur de la coque -   avec un embout constitué par un oeillet qui serre un peu  et de la graisse à l'intérieur  le sous-marin n'étant pas destiné à plonger profond ça devrait suffire

_________________
Destroyer Fletcher  _  Frégate Aquitaine  _  Liberty ship _  Sous-Marin nucléaire _  DDG Zumwalt  : affraid


Trop fort n'a jamais manqué ..  .Mon premier sous-marin  Nimitz11  Trop simple, jamais failli...
Revenir en haut Aller en bas
paszim
Second Maître
Second Maître


Localisation : CHATELLERAULT -86-
Navire préféré : Le Soleil Royal

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyMar 21 Jan 2014, 21:41

Belle avancée; ça prend forme tout doucement mais surement.

J'adore.

Mille bravos et vivement la suite.

_________________
Mon premier sous-marin  Graoul12
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyMer 29 Jan 2014, 23:27

Comme j'ai enfin réussi à résoudre le problème de visualisation des images  je vous en fait profiter :


Mon premier sous-marin  140129112435535186


Le sous-marin avance
J'ai placé le pont avec son couvercle qui sera fixé par 18 écrous et boulons
le couvercle étant une plaque très plane de nylon enserré entre deux plaques d'alu ,,normalement je ne devrais pas avoir besoin de joint en silicone  mais c'est à vérifierquand même '
je ferme devant et derrière par du plastique transparent  histoire de surveiller le niveau d'eau dans la cale en espérant qu'il n'y en aura pas

Mais pour cela j'ai l'outil qui tue ...la seringue du veto achetée en pharmacie
avec un tuyau souple  c'est l'idéal pour vider l'eau infiltrée dans les cales et également injecter de la graisse dans les arbres d'hélice ...

Mon premier sous-marin  14012911433817172911940656

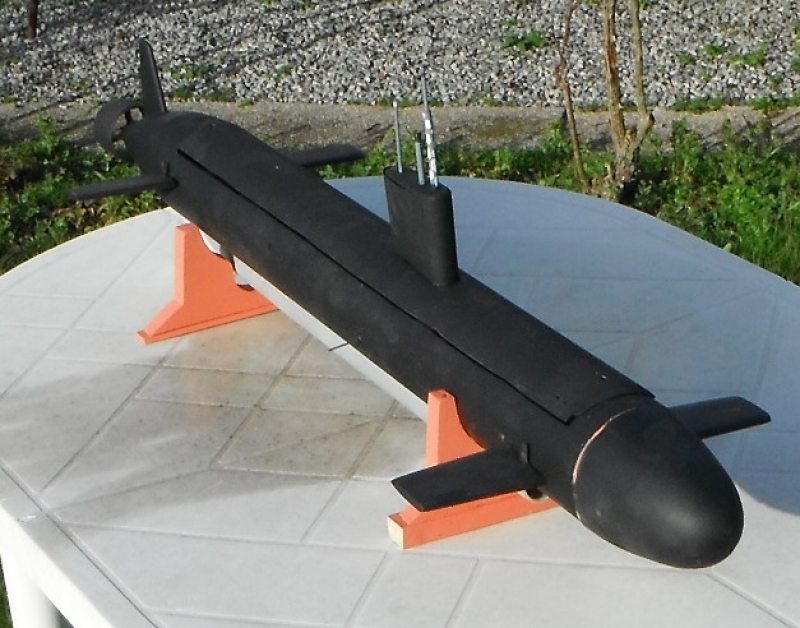

Dernier problème : Je ne sais pas trop comment rendre waterproof l'interrupteur  ...je pense que le plus simple c'est du scotch.

Mon premier sous-marin  14012911440717172911940658

_________________
Destroyer Fletcher  _  Frégate Aquitaine  _  Liberty ship _  Sous-Marin nucléaire _  DDG Zumwalt  : affraid


Trop fort n'a jamais manqué ..  .Mon premier sous-marin  Nimitz11  Trop simple, jamais failli...
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyJeu 30 Jan 2014, 13:42

Ça avance bien, si Akula et Jean Bauduen passe par là, ils vont te donner des tuyaux pour ton sous marin  Wink
Revenir en haut Aller en bas
polchen57
Aspirant
Aspirant
polchen57

Localisation : 57 Moselle
Navire préféré : Tous les navires

MODELISME
Maquettes en cours:
Maquettes en Projet:

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyJeu 30 Jan 2014, 17:12

Bonjour Very Happy
Vraiment une belle piéce,mais surement compliqué à la rendre bien étanche
Bonne continuation
Amitié

 Very Happy

_________________
L'homme à besoin de passion pour exister (M.Eric Tabarly)
Un sourire coûte moins cher que l'électricité mais donne autant de lumière (L'ABBE PIERRE)
Mon premier sous-marin  Mini_150204011243930634 Mon premier sous-marin  Mini_150204011343833206 Mon premier sous-marin  Mini_150204011451507625 Mon premier sous-marin  Mini_150204011608555833
Revenir en haut Aller en bas
jeanbauduen
Capitaine de Vaisseau
Capitaine de Vaisseau
jeanbauduen

Localisation : bauduen
Navire préféré : bismark uss enterprise cv6 hood

MODELISME
Maquettes en cours:
Maquettes en Projet:

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyJeu 30 Jan 2014, 18:55

Bonsoir pour l'inter tu dois l'avoir dans la partie étanche, et faire sortir une tige par un joint spi. Amitié
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  EmptyVen 31 Jan 2014, 14:02

Mon premier sous-marin  14013101573617172911944192


Voilà la dernière photo pour montrer les parties transparentes
on voit les deux supports profilés qui soulèvent les oeuvres vives

Finalement je n'ai rien acheté de spécial sous-marin  car la boutique spécialisée à Vannes a disparue
le challenge pour moi c'est de tout faire avec ce que j'ai sous la main
au total j'ai  seulement  trois sorties problématiques, une pour le gouvernail une pour les barres de plongée et l'interrupteur
pour les conseils ça va être trop tard .....

Prochaine étape la flottabilité dans la baignoire pour l'équilibrage avec le lest

_________________
Destroyer Fletcher  _  Frégate Aquitaine  _  Liberty ship _  Sous-Marin nucléaire _  DDG Zumwalt  : affraid


Trop fort n'a jamais manqué ..  .Mon premier sous-marin  Nimitz11  Trop simple, jamais failli...
Revenir en haut Aller en bas
Contenu sponsorisé




Mon premier sous-marin  Empty
MessageSujet: Re: Mon premier sous-marin    Mon premier sous-marin  Empty

Revenir en haut Aller en bas

Mon premier sous-marin
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
