MessageSujet: richelieu au 1/150   Mar 03 Déc 2013, 13:13

" />" />" />" />" />" /><img src=" />.

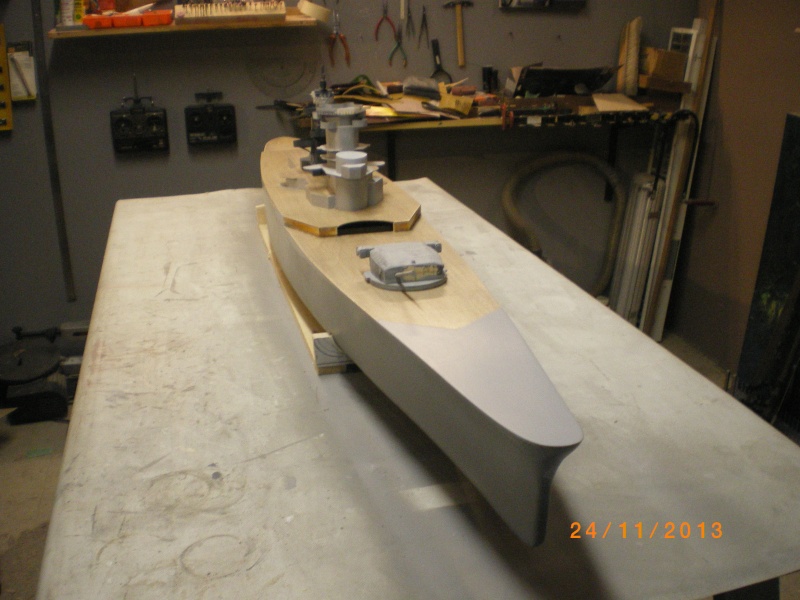

quelqu'un peut t'il m'indiquer l'entraxe des tubes d'etambot  pour mon modele reduit au 1/150 du richelieu.
merci
Revenir en haut Aller en bas
http://laroche.jimdo.com/
miel
Vice-Amiral
Vice-Amiral


Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: richelieu au 1/150   Mar 03 Déc 2013, 14:05

Démat

Attention où tu postes tes topics ton rich n'est pas fini donc direction " arsenal coques grises"

_________________





Revenir en haut Aller en bas
laroche jacques
Maistrancier
Maistrancier


Localisation : auneuil
Navire préféré : LE RICHELIEU,LE FOCh

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: richelieu au 1/150   Mar 03 Déc 2013, 18:46

j'ai enfin compris comment insérer des photos:
 " />
 " /><img src=" />" /><img src=" />" /><img src=" />" />0222.jpg" />" />
Revenir en haut Aller en bas
http://laroche.jimdo.com/
francois44600
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : saint nazaire 44
Navire préféré : jean bart, georges leygues, suffren

MessageSujet: Re: richelieu au 1/150   Lun 09 Déc 2013, 19:10

bonjour
je devrais pouvoir vous avoir les entraxes des arbres d'hélices
mon père a fait le richelieu au 1/150
a partir du plan du musée de la marine au 1/300
je vais le lui emprunter ce week end
si vous avez besoin d'autres cotes
cordialement
Revenir en haut Aller en bas
jacques13
Vice-Amiral
Vice-Amiral


Localisation : la Penne sur Huveaune
Navire préféré : Le France

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: richelieu au 1/150   Lun 09 Déc 2013, 21:12

Tu travaille sans plans?

_________________
Revenir en haut Aller en bas
francois44600
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : saint nazaire 44
Navire préféré : jean bart, georges leygues, suffren

MessageSujet: Re: richelieu au 1/150   Lun 09 Déc 2013, 21:31

je travaille avec plan
mais je ne fais pas le richelieu
Revenir en haut Aller en bas
jacques13
Vice-Amiral
Vice-Amiral


Localisation : la Penne sur Huveaune
Navire préféré : Le France

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: richelieu au 1/150   Lun 09 Déc 2013, 21:39

Désolé la question était pour Laroche

_________________
Revenir en haut Aller en bas
francois44600
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : saint nazaire 44
Navire préféré : jean bart, georges leygues, suffren

MessageSujet: Re: richelieu au 1/150   Mar 10 Déc 2013, 00:43

oups, désolé
Revenir en haut Aller en bas
TENEZE Alain
Premier maître
Premier maître


Localisation : Amiens
Navire préféré : Richelieu, cuirassés US, Monitor US, LCM3

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: richelieu au 1/150   Ven 13 Déc 2013, 14:19

Bonjour Jacques,

J'ai resssorti la monographie du Musée de la Marine qui m'indique pour du 1/100e :

distance Axe du navire - arbre intérieur = 47 mm
distance arbre intérieur - arbre extérieur = 41,5 mm

Les arbres d'hélice sont parallèles au plan transversal du navire mais légèrement inclinés en vue de profil ce qui donne :

arbre intérieur :
    hauteur de la pointe de l'hélice à 74 mm de l'axe du gouvernail = 23 mm
    hauteur de l'axe à 500 mm de l'axe du gouvernail = 40 mm

arbre extérieur :
    hauteur de la pointe de l'hélice à 215 mm de l'axe du gouvernail = 23 mm
    hauteur de l'axe à 500 mm de l'axe du gouvernail = 29 mm

Hauteurs données par rapport à la ligne 0 base de la quille.

Tu n'as plus qu'à transposer à l'echelle!

Bon suis-je assez clair ?! Shocked

Alain
Revenir en haut Aller en bas
laroche jacques
Maistrancier
Maistrancier


Localisation : auneuil
Navire préféré : LE RICHELIEU,LE FOCh

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Richelieu au 1/150 par Laroche jacques   Lun 16 Déc 2013, 19:14

Je vient de monter les deux premiers arbres d’hélice sur mon RICH,il ce trouve que la sortie dans la coque ce trouve sous la ligne de flottaison,je pense quand navigation l'eau va pénétrer par ceux-ci.comment faire pour éviter cela.
Revenir en haut Aller en bas
http://laroche.jimdo.com/
francois44600
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : saint nazaire 44
Navire préféré : jean bart, georges leygues, suffren

MessageSujet: Re: richelieu au 1/150   Lun 16 Déc 2013, 20:31

bonsoir
en graissant bien les arbres il ne devrait pas y avoir de problème
Revenir en haut Aller en bas
laroche jacques
Maistrancier
Maistrancier


Localisation : auneuil
Navire préféré : LE RICHELIEU,LE FOCh

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Rich 1/150   Mar 17 Déc 2013, 15:36

[img][url=https://servimg.com/image_preview.php?i=48&u=1864080<img src=[/img]" />6" />][/url]" />
" />

Mise en place des 4 tubes d’étambot,grâce a vos réponses pour les cotes,j'utilise un mastique de carrossier bi composant que je trouve plus simple a utiliser que le syoto traditionnel,et de plus il est plus résistant(voir photo)
