Jean VEILLON
Maistrancier
Maistrancier



Catapultes et Installations Aviation - Page 2 Empty
MessageSujet: Re: Catapultes et Installations Aviation   Catapultes et Installations Aviation - Page 2 EmptyJeu 28 Nov 2013, 17:34

A propos de freinage.


Le système de freinage est constitué de 2 cylindres dans le prolongement de ceux de la catapulte.
L'ensemble d'un dispositif  de lancement (il y en a 2 solidarisés par le chariot recevant le croc) est constitué d'un "bélier" légèrement conique, 2 pistons (guidage et étanchéité) et une partie médiane recevant la fixation du dispositif d'entraînement du chariot. Le premier piston (guidage) possède sur sa face avant une rainure circulaire constituant une sorte de "larmier". Le deuxième piston sur l'arrière reçoit la pression de vapeur.
La très forte pression intérieure dans les cylindres de freinage lors de la pénétration du "bélier" peut monter jusqu'à 3000 bars (je dis bien trois mille), c'est ce qui explique leur très forte épaisseur.
Les cylindres sont maintenus pleins d'eau grâce à une pompe (3 sur le CdG) aspirant dans le "tank de freinage".
Cette eau est animée d'un mouvement circulaire par des trous tangentiels.
La force centrifuge ainsi créée permet de tenir les cylindres pleins d'eau, l'excédent retournant au tank.

Le fonctionnement :
Lors de la pénétration du bélier conique dans le cylindre, l'eau par définition étant incompressible, va être violemment refoulée vers l'extérieur en étant de plus en plus "laminée".
La pression intérieure va monter brutalement jusqu'à 3000 bars freinant ainsi l'ensemble mobile.
La force de l'eau éjectée par l'espace annulaire (variable, compte tenu de la conicité du bélier) entre ensemble mobile et cylindre va frapper la face avant du piston et déviée par le "larmier" (à la façon d'un redresseur de turbine Rateau) va ainsi augmenter le freinage.
La vitesse du piston passe ainsi de 150nds (280 km/h à 0 sur moins de 2 mètres.
Les matheux peuvent s'amuser à calculer la valeur de la décélération et la durée du freinage. Smile Smile

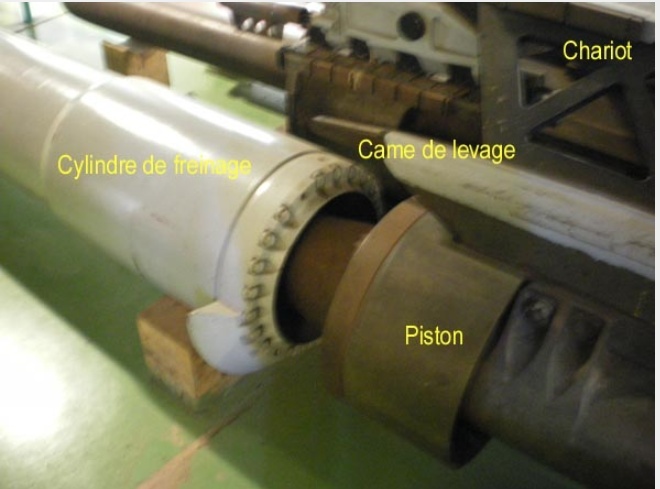

Vue d'ensemble.

Catapultes et Installations Aviation - Page 2 Cat_910



Une autre vue d'ensemble.

Catapultes et Installations Aviation - Page 2 Cat_1010
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Catapultes et Installations Aviation - Page 2 Empty
MessageSujet: Re: Catapultes et Installations Aviation   Catapultes et Installations Aviation - Page 2 EmptyJeu 28 Nov 2013, 17:35

Toujours aussi intéressant ton sujet 3000 bars c'est énorme Wink
Revenir en haut Aller en bas
bulledo
Maistrancier
Maistrancier
bulledo

Localisation : Toulouse

Catapultes et Installations Aviation - Page 2 Empty
MessageSujet: Re: Catapultes et Installations Aviation   Catapultes et Installations Aviation - Page 2 EmptyJeu 28 Nov 2013, 18:00

j'ai suivi avec attention le fonctionnement de la catapulte,sujet très intéressant,3000 bars impressionnant ceci explique le bruit,concernant les alizées ils disparaissaient du pont.
merci
cordialement
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

Catapultes et Installations Aviation - Page 2 Empty
MessageSujet: Re: Catapultes et Installations Aviation   Catapultes et Installations Aviation - Page 2 EmptyJeu 28 Nov 2013, 18:27

Bien le bonjour

similaire aux freins de tir d'artillerie mais avec quelques differences

j'aurais crue que ça fonctionnait avec de l'huile le freinage

très interressant ton sujet

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
