MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 07 Oct 2015, 08:44

Salut jonas
Les virures sont bien comme ça, tu ne dois plus brocheter a l'arrière parce que les virures que tu vas poser en partant de la quille vont avoir tendance a s'écarter des autres et tu devra même poser des "remplissages" en pointe (en triangle)

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Le Camaret au 1/35 - Constructo - Page 10 Drapea10
Revenir en haut Aller en bas
JonasD
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JonasD

Localisation : Paris

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 21 Oct 2015, 19:12

Bonsoir à tous,

voici l'avancement de ma reprise. J'ai recollé les virures de tribord que j'avais décollées.
Qu'en pensez-vous ?

Le Camaret au 1/35 - Constructo - Page 10 Photo_10

Le Camaret au 1/35 - Constructo - Page 10 Photo_11

Le Camaret au 1/35 - Constructo - Page 10 Photo_12

J'ai gagné 5 mm au couple 7, et 1 cm au tableau arrière, la virure file beaucoup mieux maintenant.
Je vais faire la même chose à bâbord, et je pourrai continuer.

Enfin si cela vous semble bien ?
Revenir en haut Aller en bas
http://jonas-dutouquet-winpro.blogspot.fr/p/references-cv.html
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 21 Oct 2015, 20:20

Démat
Voila un bordage qui s'annonce bien Bonne suite sunny

_________________
Le Camaret au 1/35 - Constructo - Page 10 96713111
Revenir en haut Aller en bas
Restater
Vice-Amiral
Vice-Amiral
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 22 Oct 2015, 08:36

Salut Jonas
C'est tout bon cheers

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Le Camaret au 1/35 - Constructo - Page 10 Drapea10
Revenir en haut Aller en bas
troyti
Maistrancier
Maistrancier
troyti

Localisation : Vaucluse
Navire préféré : la Bounty

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 22 Oct 2015, 12:25

bonjour,
c'est très propre et soigné bravo Very Happy
bonne continuation
thierry
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 22 Oct 2015, 13:32

le bonjour te va,
ta pose de virures est soignée et régulière comme je les aime !
moi avant l'internet je faisais comme je pouvais et parfois de manière peu orthodoxe !

_________________
Le Camaret au 1/35 - Constructo - Page 10 Parche16
Revenir en haut Aller en bas
JonasD
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JonasD

Localisation : Paris

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 22 Oct 2015, 13:55

Bonjour à tous et merci pour vos réponses.
Je suis bien content d'avoir réussi à rattraper plutôt proprement mon erreur d'il y a deux ans.

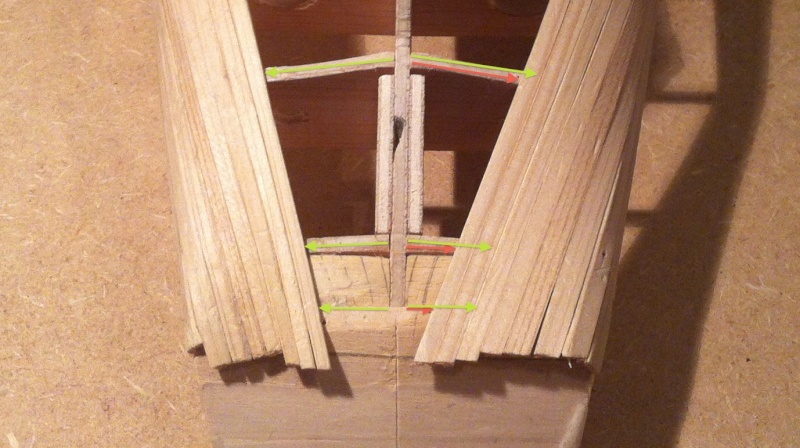

Ce détail de la photo montre bien la différence après brochetage ; il y a le même nombre de virures de chaque côté.

Le Camaret au 1/35 - Constructo - Page 10 Photo_14

Reste encore à faire l'autre côté avant de pouvoir poursuivre le bordage !
Je sors l'alcool à brûler... Smile
Revenir en haut Aller en bas
http://jonas-dutouquet-winpro.blogspot.fr/p/references-cv.html
JonasD
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JonasD

Localisation : Paris

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 05 Nov 2015, 13:49

Bonjour !
Peu de temps à consacrer à mon Camaret en ce moment, mais j'ai enfin terminé les corrections sur l'arrière de ma coque.

Le Camaret au 1/35 - Constructo - Page 10 Img_0013

Le Camaret au 1/35 - Constructo - Page 10 Img_0014

Pour voir la différence avant "travaux", j'ai récupéré pas mal de place sur les derniers couples et tableau arrière :
Le Camaret au 1/35 - Constructo - Page 10 Compar10

Je peux enfin continuer le bordage. Je vais mettre à tremper mes virures et c'est parti.
Revenir en haut Aller en bas
http://jonas-dutouquet-winpro.blogspot.fr/p/references-cv.html
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 05 Nov 2015, 14:15

Démat

Belle amélioration Bonne suite!! sunny

_________________
Le Camaret au 1/35 - Constructo - Page 10 96713111
Revenir en haut Aller en bas
Restater
Vice-Amiral
Vice-Amiral
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 05 Nov 2015, 17:33

Salut Jonas
Tu as bien rattrapé le coup,maintenant il ne reste plus qu'a suivre Wink

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Le Camaret au 1/35 - Constructo - Page 10 Drapea10
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyVen 06 Nov 2015, 12:31

Le bonjour te va,
cela chemine de fort belle manière.

_________________
Le Camaret au 1/35 - Constructo - Page 10 Parche16
Revenir en haut Aller en bas
professorus
Second Maître
Second Maître
professorus

Localisation : nord

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyVen 06 Nov 2015, 17:35

tu as fait le plus dur, démonter et refaire, donc ça va avancer maintenant
bravo

_________________
Ceux qui ont les plus grandes oreilles ne sont pas ceux qui entendent le mieux
Revenir en haut Aller en bas
JonasD
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JonasD

Localisation : Paris

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 12 Nov 2015, 15:32

Bonjour, merci pour vos encouragements !

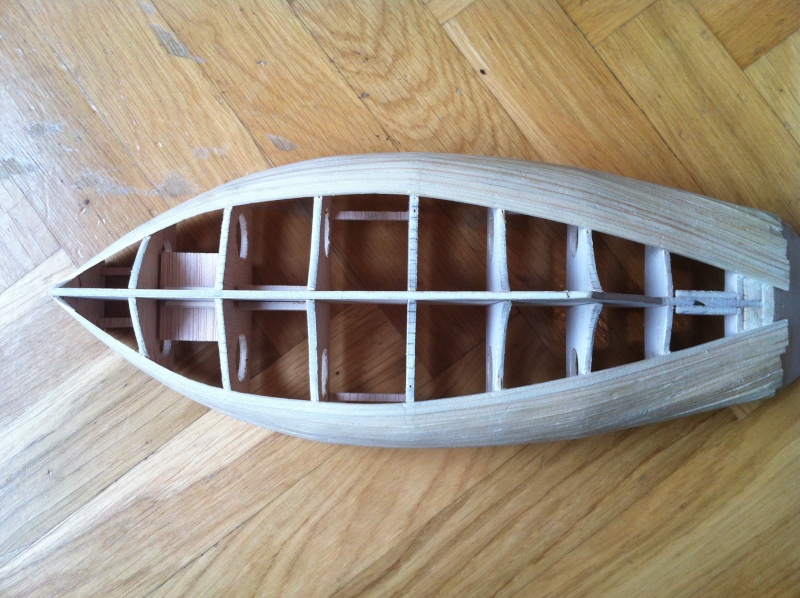

J'ai donc repris le bordage, deux nouvelles virures ont été posées de chaque côté. J'en suis maintenant à la moitié.

Le Camaret au 1/35 - Constructo - Page 10 Img_0015

Le Camaret au 1/35 - Constructo - Page 10 Img_0016

Ci-dessous un détail de la proue. Je suis sensé pouvoir caser encore 10 virures, ce ne sera clairement pas possible. J'ai été trop "timide" sur le brochetage au début du bordage.

Le Camaret au 1/35 - Constructo - Page 10 Img_0017

Pensez-vous que je doive continuer le bordage en descendant, ou commencer à remonter depuis la quille ?
Revenir en haut Aller en bas
http://jonas-dutouquet-winpro.blogspot.fr/p/references-cv.html
romilly
contre-amiral
contre-amiral
romilly

Localisation : Romilly/sur/seine - Aube

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 12 Nov 2015, 15:55

belle avancée et très belle coque

bonne continuation
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyJeu 12 Nov 2015, 16:40

Le bonjour te va,
le travail est vraiment soigné, belle pose de bordés.

_________________
Le Camaret au 1/35 - Constructo - Page 10 Parche16
Revenir en haut Aller en bas
Ronan
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Besançon
Navire préféré : HMS Victory

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyDim 15 Nov 2015, 12:38

C'est un travail très soigné sur la pose des bordés.

Je pense que tu devrais continuer du côté de la quille et refaire les calculs pour intensifier le brochetage à l'avant.

Bonne continuation !
Ronan
Revenir en haut Aller en bas
JonasD
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JonasD

Localisation : Paris

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMar 17 Nov 2015, 21:30

Merci messieurs pour vos commentaires.

Je rencontre un souci vers la proue, à cause du brochetage trop timide dont je parlais plus haut.

Ci-dessous un détail de l'avant, on voit que les virures font un angle un peu bizarre au niveau du couple 3.
Le Camaret au 1/35 - Constructo - Page 10 Img_0018

La forme de la baguette que j'essaie de coller, avec le même angle peu naturel..
Le Camaret au 1/35 - Constructo - Page 10 Img_0019

Et quand je pose la virure, elle ne joint pas bien les couples, ou alors l'autre virure...
Le Camaret au 1/35 - Constructo - Page 10 Img_0020

Le Camaret au 1/35 - Constructo - Page 10 Img_0021

J'ai peur que si je continue à forcer en ce sens, je risque de me retrouver avec un truc non rattrapable quand j'arriverai à la quille.

J'avais dans l'idée de "tricher" en ne faisant pas aller cette virure jusqu'à l'étrave, mais en l'arrêtant entre les couples 2 et 3, afin de retrouver un angle plus naturel pour la prochaine virure. Je ferais ça des deux côtés puisque j'ai le même problème à bâbord. C'est vraiment tricher, mais pensez-vous que ça pourrait fonctionner et que ce ne serait pas trop moche ?

Merci d'avance pour vos réponses et avis.
Revenir en haut Aller en bas
http://jonas-dutouquet-winpro.blogspot.fr/p/references-cv.html
Restater
Vice-Amiral
Vice-Amiral
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 18 Nov 2015, 09:08

Salut JonasD
Désolé de ne pas avoir répondu plus tôt j'étais en panne d'internet depuis 12 jours!!
Pour ta coque le mieux c'est de poser le bordé suivant sans t'occuper de celui du dessus et de "remplir" le trou avec une baguette ajustée

Le Camaret au 1/35 - Constructo - Page 10 <a href=Le Camaret au 1/35 - Constructo - Page 10 Img_0010" />

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Le Camaret au 1/35 - Constructo - Page 10 Drapea10
Revenir en haut Aller en bas
JonasD
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JonasD

Localisation : Paris

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 18 Nov 2015, 10:39

Merci pour ta réponse Restater, pas de souci ,)

Donc si je comprends bien, je pose une virure brochetée normalement, de manière à ce qu'elle file le mieux possible. Puis je recouvre le trou avec une baguette qui n'irait que du couple 4 à l'étrave ?

Penses-tu qu'une baguette "habituelle" qui parcourrait toute la coque, et qui serait taillée pour remplir le trou (moins brochetée au niveau du couple 3), pourrait fonctionner ? Plutôt que de recourir à une virure de remplissage ?
Enfin je dis ça, mais je ne sais pas si ce serait possible. Je vais voir ça de ce pas.
Merci encore.
Revenir en haut Aller en bas
http://jonas-dutouquet-winpro.blogspot.fr/p/references-cv.html
Restater
Vice-Amiral
Vice-Amiral
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 18 Nov 2015, 10:45

Si tu as une baguette assez large pour boucher le trou c'est mieux que de tailler deux baguettes c'est certain, mais ne taille pas le bas (vers la quille) de la baguette Wink

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Le Camaret au 1/35 - Constructo - Page 10 Drapea10
Revenir en haut Aller en bas
JonasD
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JonasD

Localisation : Paris

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 18 Nov 2015, 10:50

D'accord, merci, je vais voir ce que je peux faire, et je vous tiens au courant Wink
Revenir en haut Aller en bas
http://jonas-dutouquet-winpro.blogspot.fr/p/references-cv.html
JonasD
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JonasD

Localisation : Paris

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 18 Nov 2015, 12:27

Après tentative, il semble que la première virure qui file bien jusqu'à l'étrave soit la 4e à partir de celle qui est déjà collée.

Une photo de positionnement de cette virure (pas brochetée, c'est pour se rendre compte) :
Le Camaret au 1/35 - Constructo - Page 10 Img_0010

L'idéal serait même la 5e virure :
Le Camaret au 1/35 - Constructo - Page 10 Img_0011

Mais le trou à remplir si je colle la 4e est déjà énorme. Vous pensez que c'est ce que je dois faire ?
Revenir en haut Aller en bas
http://jonas-dutouquet-winpro.blogspot.fr/p/references-cv.html
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 18 Nov 2015, 13:55

Re,
Le manque de largeur de la partie bordée au niveau du couple 3 vient du fait que la coupe du brochetage des bordés doit être une courbe et non pas une droite, d'où un manque de largeur au niveau du couple 3, du couple 2 aussi d'ailleurs ...
Je crois qu'il ne serait pas très beau de rattraper le trou en une seule fois, mais qu'en taillant plusieurs virures consécutives avec un léger élargissement au niveau du C3 et un fort rétrécissement jusqu'à l'étrave (on peut réduire jusqu'à laisser seulement 1/3 de la largeur nominale) on pourrait rattraper le coup sans que l'esthétique en souffre .
Evidemment, la découpe de ces virures va demander pas mal de pif et plusieurs présentations à blanc pour ajuster ... surveiller aussi le rétrécissement à l'arrière, qui lui non plus n'est pas une droite !
Enfin, ce n'est que mon avis ...
Bon courage,
A+ Wink
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
JonasD
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JonasD

Localisation : Paris

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 18 Nov 2015, 14:19

Bonjour et merci pour ces précisions. Je ne savais pas que le brochetage devait être en courbe, je faisais souvent une droite (grossière car à la cale à poncer). Le problème viendrait donc aussi de là, en plus de n'avoir pas assez brocheté au couple 1.

Tu me conseilles de continuer le bordage "normalement", en adaptant le brochetage jusqu'à résolution du problème ?
Revenir en haut Aller en bas
http://jonas-dutouquet-winpro.blogspot.fr/p/references-cv.html
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 EmptyMer 18 Nov 2015, 15:18

Re,
"Normalement" n'est pas vraiment le mot, car il faut avoir la partie la plus large de la virure au niveau du couple 3, et amincir vers l'avant et vers l'arrière (là non plus ce n'est pas droit !) ... ainsi, ton "trou" va se réduire progressivement à chaque virure jusqu'à obtenir un parfait filage de la virure .
Il faut effectivement "adapter" le brochetage car ça va te donner une ligne de découpe un peu biscornue, surtout sur les premières virures . Découpe le côté du bordé qui va s'appliquer sur le précédent, laisse l'autre côté rectiligne .
Si tu tailles les deux côtés du bordé, ça devient vite ingérable !
Pour ce qui concerne le brochetage des virures en général, il y a d'excellents conseils dans "trucs et astuces", en particulier le mode de calcul de la largeur de la virure au niveau de chaque couple ... c'est là qu'on voit que la découpe n'est pas droite !!!
Bon courage,
A+ Wink
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
Contenu sponsorisé




Le Camaret au 1/35 - Constructo - Page 10 Empty
MessageSujet: Re: Le Camaret au 1/35 - Constructo   Le Camaret au 1/35 - Constructo - Page 10 Empty

Revenir en haut Aller en bas

Le Camaret au 1/35 - Constructo
Revenir en haut
Page 10 sur 11Aller à la page : Précédent  1, 2, 3 ... , 9, 10, 11  Suivant
 Sujets similaires
-
» [Aéronavale divers] Base aero de Camaret en 1917
» [ La S.N.S.M. ] SNSM Camaret/Mer
» Réseau Breton - il y a 50 ans la fin de la ligne Camaret - Chateaulin Emb

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
