J'ouvre un nouveau sujet sur la construction de mon sous-marin

Je ne sais pas où je vais mais j'y vais....
si vous avez des idées à exprimer vous pouvez participer aussi

Je vais tester un concept dans un tube de PVC et après je l'habillerai pour que ça ressemble à un vrai sous-marin .....

Dans un premier temps je vais chercher à le submerger en dynamique car j'ai peur de la sophistication du système de ballast
si je peux l'amener en plongée périscopique par la simple vitesse ce sera pas mal....une sorte d'avion sous-marin aux superstructures minimales qui se rempliront d'eau

Donc quatre barres de plongées actionnées simultanément plus une motorisation

L'étanchéité semble primordiale.
L'arbre d'hélice bourré de graisse sera suffisant........ reste la tringlerie des barres drunken
le mieux c'est de l'avoir extérieure avec juste l'axe du servo qui traverse

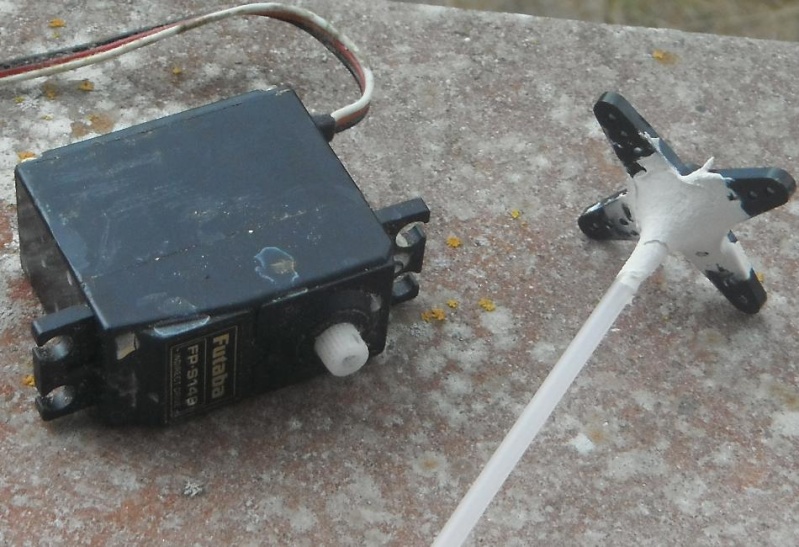

donc je commence à coller un axe sur la tête du servo Idea
je réfléchirait ensuite au passe -coque et comment le réaliser

Yellow dog's submarine..... Pto_0110
Revenir en haut Aller en bas
Yuth
CINCFO
CINCFO
Yuth

Localisation : Paris sur Seine
Navire préféré : Marine Nationale & Nihon Kaigun

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 16:41

ca va encore etre sympa à suivre Wink



PS : je déplace dans l'arsenal Wink

_________________
Yellow dog's submarine..... Signdu10

«Il y a trois sortes d’hommes : les vivants, les morts et ceux qui sont en mer».
Platon, Critias.
Revenir en haut Aller en bas
http://www.laroyale-modelisme.net
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 16:53

Bien le bonjour

je crois me souvenir que MRB a traité le sujet de la plonge dynamique avec le sous marin UPRIGHT je pense tu tu devrai y trouver des infos

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 16:56

Yellow dog's submarine..... Soum110

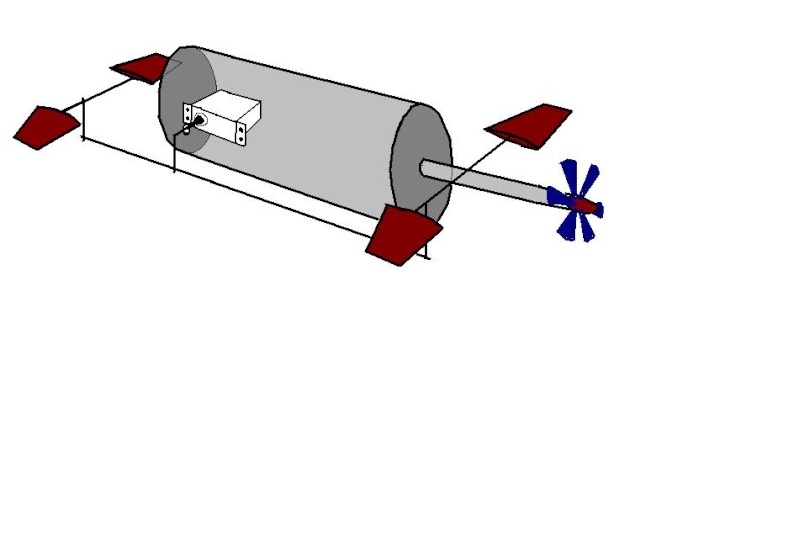

Voilà comment je conçois le truc....

Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 16:59

c'est pas mal mais je crois que les barres de plongées avant et arriere possédées chacune un servo

je trouve l'idée du tube PVC tres interressante en plus on trouve des bouchon de fermeture parfaitement étanche

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 17:01

je n'ai qu'un servo de libre, je testerai si ça suffit .....
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 17:06

il faut que cherche je l'ai peut etre ce MRB

il me semble qu'il explique aussi pourquoi deux servo et le moyen d'en remplacer un par un contre poids pendulaire

mais je trouve ton idée tres bonne et en cas de panne il remonte tous seul et ça c'est important

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 17:20

En diamètre 120, ça laisse de la place à l'intérieur Wink de plus tu n'es pas limité en longueur Wink
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 17:25

Salut Chienjaune
original ton idée c'est à suivre avec intérêt
@mitié Laurent

_________________
Yellow dog's submarine..... 85_ven10 Yellow dog's submarine..... Chouan11
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 18:21

Le diamètrer de mon tube fait 63 mm .... je ne fais pas un Typhon aussi et je ne veut pas 25 kg de lest ....
j'aurai donc un caisson sec le plus petit possible avec ouverture sur le dessus et un habillage avec un kiosque
si ça fonctionne dans la piscine du club je verrais pour un habillage genre U boat

j'ai commencé les barres découpées dans une plaque plastique axe en laiton ....

pas de photos ..batterie à plat... cherry
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 18:33

Le bonjour te va,
ca c'est une idée de sioux pour une plongée dynamique.
tu peux voir avec Bromure et Akula .


ET BON très bon courage !

_________________
Yellow dog's submarine..... Parche11
Revenir en haut Aller en bas
batelier19
Premier maître
Premier maître


Localisation : Alsacien expatrié en Vendée
Navire préféré : Smit Rotterdam

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 20:20

Bonjour tout le monde

pour le passe coque il existe des soufflets prévu pour ça qu'il faut remplir de graisse, tu voir sur ce lien:
http://www.robbe.de/balgenmanschette-2stk.html
c'est ce que j'avais pris pour mon u-boot
amicalement.
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyMar 28 Mai 2013, 23:20

Je viens de trouver des passe-coque, mais d'un autre type qui ont l'air pas mal .......et du bon diamètre

http://www.tecnimodel.com/pieces-speciales-pour-sous-marins/2053-passe-coque-2-mm.html

Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyJeu 30 Mai 2013, 00:02

J'ai avancé la construction .......

Le tube fait 45 cm diamètre intérieur de 6
j'ai réalisé un plancher qui se glisse par les deux bouts du tube sur lequel sont fixés ou calés tout le nécessaire avec deux bouchons étanches je n'aurai mêm pas besoin d'ouverture au dessus
je pense avoir trouvé un moyen de rendre un interrupteur étanche en mettant de la graisse d'arbre dans le capuchon ce qui fera que le tube aura très peu de trous

Yellow dog's submarine..... Pto_0111

_________________
Destroyer Fletcher  _  Frégate Aquitaine  _  Liberty ship _  Sous-Marin nucléaire _  DDG Zumwalt  : affraid


Trop fort n'a jamais manqué ..  .Yellow dog's submarine..... Nimitz11  Trop simple, jamais failli...
Revenir en haut Aller en bas
bemi45
Second Maître
Second Maître
bemi45

Navire préféré : Jean Bart

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyJeu 30 Mai 2013, 13:28

Bonjours chienjaune, je vais suivre se post avec intérêt, les débuts sont très prometteur.


Maintenant faudra que je face attention au Loiret et au JB avec ta FREMM et ton U boot Crying or Very sad

Amitiés

_________________
en cours:
Le Jean Bart: http://www.laroyale-modelisme.net/t11137-cuirasse-jean-bart-1955-1-145
Un porte hélicoptère avec radier: http://www.laroyale-modelisme.net/t11713-lha-bpc-lpd-1-100-le-loiret

Sa suffit comme sa non lol! , il ne manquerai plus qu'un porte avion...

Rien ne sert de courir il suffit de partir a point.

Tout arrive à point à qui c'est attendre.

Benjamin
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyJeu 30 Mai 2013, 14:05

Bien le bonjour

pourquoi ne pas utiliser un interupteur commande par un aimant ce qui regle le probleme d'etancheite

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
bemi45
Second Maître
Second Maître
bemi45

Navire préféré : Jean Bart

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyJeu 30 Mai 2013, 15:14

Il existe des interrupteur étanche également

_________________
en cours:
Le Jean Bart: http://www.laroyale-modelisme.net/t11137-cuirasse-jean-bart-1955-1-145
Un porte hélicoptère avec radier: http://www.laroyale-modelisme.net/t11713-lha-bpc-lpd-1-100-le-loiret

Sa suffit comme sa non lol! , il ne manquerai plus qu'un porte avion...

Rien ne sert de courir il suffit de partir a point.

Tout arrive à point à qui c'est attendre.

Benjamin
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyJeu 30 Mai 2013, 18:14

Le bonjour te va,
la réalisation est tellement originale qu'elle nécessite une attention de notre part hors de l'ordinaire.

_________________
Yellow dog's submarine..... Parche11
Revenir en haut Aller en bas
chienjaune
Maistrancier
Maistrancier
chienjaune

Localisation : Bretagne Vannes
Navire préféré : Soleil Royal

Yellow dog's submarine..... Empty
MessageSujet: Re: Yellow dog's submarine.....   Yellow dog's submarine..... EmptyJeu 30 Mai 2013, 19:08

J'avoue que je suis ennuyé maintenant car j'ai seulement une R.C. 4 voies donc deux fonctions alors qu'il m'en faudrait trois .....

et j'aurais peut être pas assez de place dans mon tube pour un variomètre et deux servos....
ce que je fais actuellement ne sera donc pas le sous-marin final , à peine une ébauche pour m'essayer à l'étanchéité...
quelqu'on pourrait-il scanner quelques pages du MRB ...? je ne suis pas abonné

_________________
Destroyer Fletcher  _  Frégate Aquitaine  _  Liberty ship _  Sous-Marin nucléaire _  DDG Zumwalt  : affraid


Trop fort n'a jamais manqué ..  .Yellow dog's submarine..... Nimitz11  Trop simple, jamais failli...
Revenir en haut Aller en bas
