xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Mer 29 Mai 2013, 22:31 | |
| Bonsoir à tous: j'ai un petit problème concernant les écoutes des voiles d'étais Ici, il s'agit des deux voiles d'étais "diablotin" et "marquise". Au point d'écoute, j'ai fixé les deux pantoires d'écoute avec leur poulie. J'ai bien trouvé où se fixent les "drisses", "halebas" et "écoutes", mais où diable se fixent les dormants d'écoute, càd sur mon schéma les points A et A' . C'est pas simple tout ça, pour un gars d'la campagne! Autre chose: je ne pense pas représenter l'intégralité du gréement, à cette échelle, ce serait trop chargé et inesthétique voire impossible, mais je n'ai pas non plus envie de schématiser à l'extrême comme sur le plan Soclaine. Y a t-il un "consensus" pour ça??, genre on représente les drisses, les halebas, on simplifie les écoutes, on fait l'impasse sur les cargues, ...??? ou bien c'est chacun son choix?? A bientôt Amitiés _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
| | | Vieux gabier Maistrancier
Localisation : Région Parisienne Navire préféré : BELEM
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Jeu 30 Mai 2013, 09:33 | |
| Salut Ami Xavier, Je viens de regarder, le manuel du Gabier. Regarde peut être au niveau des Focs...Il est précisé "les voiles d'étais. Très semblables aux focs", peut-être ? honnêtement, je m'en souviens plus, c'est trop ancien (même pour un "gars de ville") Pour moi, les voiles sont un cauchemar. Moi j'en mettrai un minimum, tu peux les représenter "mal ferlées...c'est souvent le cas, pour le BE3LEM, sauf quand on arrive au port..." Je ne peux rien te dire de plus, désolé. Amitiés Michel _________________ Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet.Georges COURTELINE | |
| | | Restater Elève officier
Localisation : près du Golfe 56 Navire préféré : Ceux que je construis
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Jeu 30 Mai 2013, 09:40 | |
| Bonjour xavero Il me semble que les dormants se fixent sur les haubans Amitié _________________ Il y a trois sortes d'hommes : Les vivants,les morts,et ceux qui vont sur la mer | |
| | | Invité Invité
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Jeu 30 Mai 2013, 09:59 | |
| |
| | | Restater Elève officier
Localisation : près du Golfe 56 Navire préféré : Ceux que je construis
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Jeu 30 Mai 2013, 10:13 | |
| C'est peut ètre comme ça ? Extrait du reportage de zébulon29 sur la Recouvrance _________________ Il y a trois sortes d'hommes : Les vivants,les morts,et ceux qui vont sur la mer | |
| | | xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Jeu 30 Mai 2013, 15:40 | |
| Merci à vous, suite à vos infos, je propose ce schéma Le problème était: où sont fixés les dormants d'écoute (je suppose que ce sont des points fixes???) sachant que les points de tournage sont clairement localisés. A+ Amitiés _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
| | | AMIRAL13 Elève officier
Localisation : AUBAGNE BOUCHES du RHONE Navire préféré : bateau météo;France 1;Supply ;Stirling Spica; ,Remorqueur;St Charles; secours breton;;Aimée Hilda, barques MARSEILLAISE ;Pitchoune; .Chasseur baleine ;;Wal 8;; canot sauvetage ;;FRANÇOIS HERVIS; BATEAU FEU;;SANDETTIE; yacht de luxe "CANNELLE" de 1930. Remorqueur "JACQUES" de 1905...... YACHT DE LUXE DE 1907 "ILONA of KYLESKU"
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Jeu 30 Mai 2013, 15:53 | |
| Du travail de PRO rien a dire c'est beau; bonne continuation
_________________ A bientôt, Amitié et bon vent www.miniflotte-aubagne13.com | |
| | | xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Jeu 30 Mai 2013, 21:39 | |
| Non, non, pas encore du travail de pro, Amiral, simplement du travail de débutant qui se renseigne pour essayer de ne pas faire trop de conneries, autant que ça ressemble à la réalité. Et le monde du modélisme naval est plutôt vaste, y'a du boulot ne serait-ce que pour en découvrir les grandes lignes! Amitiés _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
| | | xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Ven 31 Mai 2013, 23:35 | |
| Grand merci Papylolo85, j'ai recherché sur le Barrot et trouvé en partie la réponse: Les écoutes sont généralement en double; elles se composent d'un cordage appelé pendeur d'écoute qui, fixé en son milieu au point d'écoute de la voile, forme deux branches qui se dirigent vers chaque côté du bâtiment. Au bout de chacune de ces branches est estropée une poulie simple dans laquelle passe un autre cordage plus mince qui fait dormant contre le bord, en avant du grand hauban; il s'amarre enfin près du dormant à un taquet cloué à proximité. page 315 Excusez mon ignorance, mais petite précision: "contre le bord, en avant du grand hauban"est-ce que ça veut dire au niveau du pavois, là où est fixé le grand hauban??? Autre interrogation: "il s'amarre enfin près du dormant à un taquet cloué à proximité" sur le Belem, les cabillots de tournage des écoutes des diablotin et marquise sont sur le ratelier au pied du mat d'artimon, donc à contrario, le dormant devrait se situer vers le pied du mât d'artimon, à proximité. Mais je me demande si, en général à cette échelle, on ne représente pas le coté dormant??? c'est peut-être ça l'explication la plus simple, non???????? _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
| | | Restater Elève officier
Localisation : près du Golfe 56 Navire préféré : Ceux que je construis
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Sam 01 Juin 2013, 10:07 | |
| Bonjour xavero Ca doit vouloir dire ça: le dormant (en vert) fixé à un piton cloué sur le pavois et le courant capelé sur un taquet fixé lui aussi sur le pavois devant le grand hauban _________________ Il y a trois sortes d'hommes : Les vivants,les morts,et ceux qui vont sur la mer | |
| | | xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Dim 02 Juin 2013, 18:06 | |
| Après quelques recherches, voici l'avancée du problème: sur ce croquis de la dunette, les points de tournage sur le ratelier du pied de mât d'artimon Le foc d'artimon étant le plus bas, il n'y a qu'une écoute, en regardant cette photo, on voit que le point indiqué "écoute de foc d'artimon" semble être le point d'ancrage du dormant, l'écoute (le courant) étant capelé à tribord ou babord Me gourre-je???? j'ai l'impression que ça fonctionne comme ça. Donc, a priori, le dormant et le courant sont voisins: vrai ou faux ??? Sur une autre photo, pour la marquise, on voit l'écoute tournée sur son cabillot du ratelier de pied du mât d'artimon, et on aperçoit le dormant rejoindre le mât d'artimon et se perdre au milieu des autres cordages. Sur le croquis, les cabillots les + en AR (1 àT , 1 àB) sont "libres", pas d'affectation. J'envisage deux solutions -soit le dormant vient sur le cabillot libre -soit il est fixé par un piton cloué sur le mât d'artimon. Qu'en pensez-vous? Est-ce que ça peut ressembler à la réalité? Bien sûr, reste la troisième solution: on oublie le dormant et y a plus de problème. A+ Amitiés _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
| | | Invité Invité
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Dim 02 Juin 2013, 18:30 | |
| Le Vieux Gabier sait peut être quelque chose la dessus, il a navigué sur le Belem |
| | | Vieux gabier Maistrancier
Localisation : Région Parisienne Navire préféré : BELEM
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Dim 02 Juin 2013, 19:18 | |
| Bonsoir, J'ai bien naviguer avec "Dame vieux gabier", mais ça remonte à 2007...(même après plusieurs stages, on ne peut pas se rappeler, c'est pas notre "quotidien" il y a de mémoire environ, 300 points "dits, tournants". Je ne saïs plus, à bord chacun à son "truc préféré"... Je ne vois pas très bien, une manœuvre dite dormante, donc peinte en noir tournée sur un cabillot...(En dessous peut-être...Regarde bien, là c'est plus vraisemblable) Je ne vois pas non plus 1 piton cloué. (il ne faut pas oublier que ce bon vieux BELEM a été fait et refait , au niveau du gréement, plusieurs fois, il ne correspond peut-être pas aux normes habituelles. Désolé Bien amicalement _________________ Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet.Georges COURTELINE | |
| | | xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Dim 02 Juin 2013, 19:56 | |
| Merci Vieux Gabier, c'est d'ailleurs pour ça que je demande un avis de "marin": est-ce que mes hypothèses sont plausibles ou pas, that is the question!! Reste la troisième solution, et j'ai l'impression que sur beaucoup de maquettes, on ne voit pas les dormants, tout simplement. Amitiés _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
| | | Vieux gabier Maistrancier
Localisation : Région Parisienne Navire préféré : BELEM
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Dim 02 Juin 2013, 21:20 | |
| Bonsoir ami Xaviero, Pour moi (je suis pas marin, je n'ai pas cette prétention), quoique, des fois quand on me raconte des histoires de croisières (style "la croisière s'amuse"...)Restons polis, entre gens de bonne compagnie. Sincèrement je pense que ta 3ème solution est la meilleure, disons la plus sage. Tu auras beaucoup de mal à reproduire le gréement, sauf à une grande échelle et là... stage obligatoire! On ne peut pas c'est trop complexe... Je me souviens avec le manuel, entre les mains, en train d'essayer de comprendre, suivi d'une bonne chute, les pieds pris dans un "boute" qui traîne...un boute, c'est un cordage, dont on ignore le nom, et ils ont tous un nom....Je suis pas sûr de l'orthographe...Et je n'ai toujours, pas tout compris.... Moi, je suis assez difficile, avec mes figurines, mais il arrive un moment, ou il faut avoir le courage de se dire c'est bon....Et c'est pas facile... Amitiés _________________ Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet.Georges COURTELINE | |
| | | xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Sam 13 Juil 2013, 16:10 | |

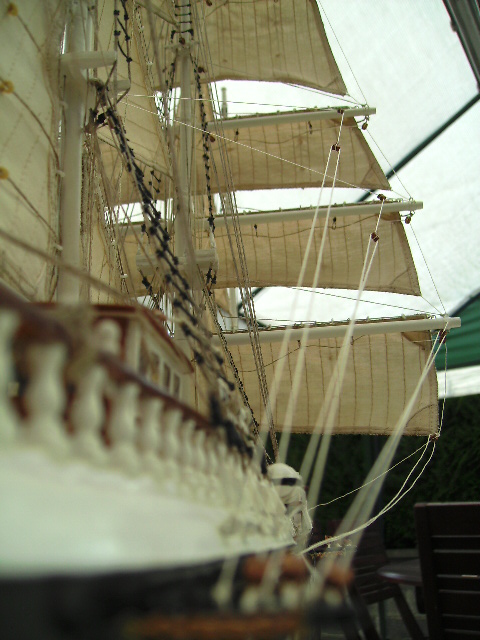

| Bonjour à tous, après avoir visionné un bon millier de photos (merci Zébulon, entre autres!!), voici l'avancée du travail. Le GRAND MAT et le MAT D'ARTIMON sont terminés, il ne reste "que" le mât de Misaine à habiller. Toutes les voiles sont refaites. bien sûr, j'ai simplifié le gréement, impossible à cette échelle de tout représenter, sans pour autant "caricaturer" comme sur les plans Soclaine. Je me suis servi des documents donnés par mon Ami Vieux Gabier, documents remis aux stagiaires du Belem. Encore merci à Toi, Vieux Gabier, ce fut tin bo Kdo!! Place aux photos La suite un peu plus tard, ça a déjà planté une fois, et il est temps de sauter sur le quad pour aller ramasser quelques fraises des bois. A+ _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
| | | Vieux gabier Maistrancier
Localisation : Région Parisienne Navire préféré : BELEM
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Sam 13 Juil 2013, 16:21 | |
| Bravo, Ami On se croirait à bord... Sacré travail la couture des voiles, et si bien réussi. Et quand on connait le modèle réduit "original", du bien bel ouvrage comme disaient nos Anciens Tu peux sincèrement être content de Toi, nous ne sommes pas loin du chef d'œuvre Amitiés _________________ Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet.Georges COURTELINE | |
| | | xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Sam 13 Juil 2013, 18:11 | |
| _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
| | | Marco la frite Second Maître
Localisation : Mollans sur Ouvèze (Sud de la Drôme) Navire préféré : Voiliers du XVI au XVIII ème siècle
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Sam 13 Juil 2013, 18:23 | |
| Bonjour Xavier J'hésite à regarder en premier les fraises ou le bateau Non sans blaguer tes voiles sont super sympa je m'y vois tiens au fait pourquoi pas une balade avec ce beau bateau ça ne vous tente pas tous? une excursion de maquettistes au fait vous savez qu'à Toulon du 27 au 30 septembre il va y avoir une superbe fête de la voile ça s'appelle voiles de légende Marco voici le lien au cas où www.toulonvoilesdelegende.fr | |
| | | MIC Maître principal
Navire préféré : Le Soleil Royal, La Renommée
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Sam 13 Juil 2013, 19:02 | |
| Très belle réussite..... Un superbe travail....pour un résultat magnifique...... c'est impressionnant à voir, surtout quand on sait le travail que cela représente.... chapeau l'artiste...... | |
| | | Invité Invité
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Sam 13 Juil 2013, 21:38 | |
| C'est superbe ce travail, les voiles sont magnifique , comme quoi avec un kit Soclaine on peut faire une belle réalisation |
| | | Restater Elève officier
Localisation : près du Golfe 56 Navire préféré : Ceux que je construis
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Dim 14 Juil 2013, 08:14 | |
| Bonjour xavero Super travail que tu as fait là sur le gréement, même si ce n'est pas comme en réalité (ce qui n'est d'ailleurs pas possible en modèle réduit) a vouloir trop en mettre,ça risque de surcharger le modèle Donnes moi l'adresse de ta couturière je vais avoir du boulot à lui donner!!!! Amitié _________________ Il y a trois sortes d'hommes : Les vivants,les morts,et ceux qui vont sur la mer | |
| | | xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Dim 14 Juil 2013, 09:56 | |
| _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
| | | Invité Invité
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Dim 14 Juil 2013, 10:07 | |
| Il est vraiment très beau |
| | | xavero63 Maistrancier
Localisation : Auvergne Navire préféré : Belem. Cotre de Bretagne
| Sujet: Re: Goélette Belem [Soclaine 1/75°] de xavero63 Dim 14 Juil 2013, 10:16 | |
| suite et fin C'est là, à l'intérieur du pavois, derrière les haubans, qu'il faut tourner les cargues-fond! Maintenant, ne reste "plus que" ces voiles à installer Bon dimanche 14 Juillet à tous, attention de ne pas abuser des pétards!!! Xavier _________________ On ne dit pas: un enfoiré Mais: une année de perdue
| |
